В настоящее время линейка сетевых измерителей представлена тремя приборами:
- «Вольтметры ИНС-Ф1.Щ3, ИНС-Ф1.Щ9»
- «Амперметр ИТС-Ф1»
- «Мультиметр ИМС-Ф1»
Амперметр ИТС-Ф1 |

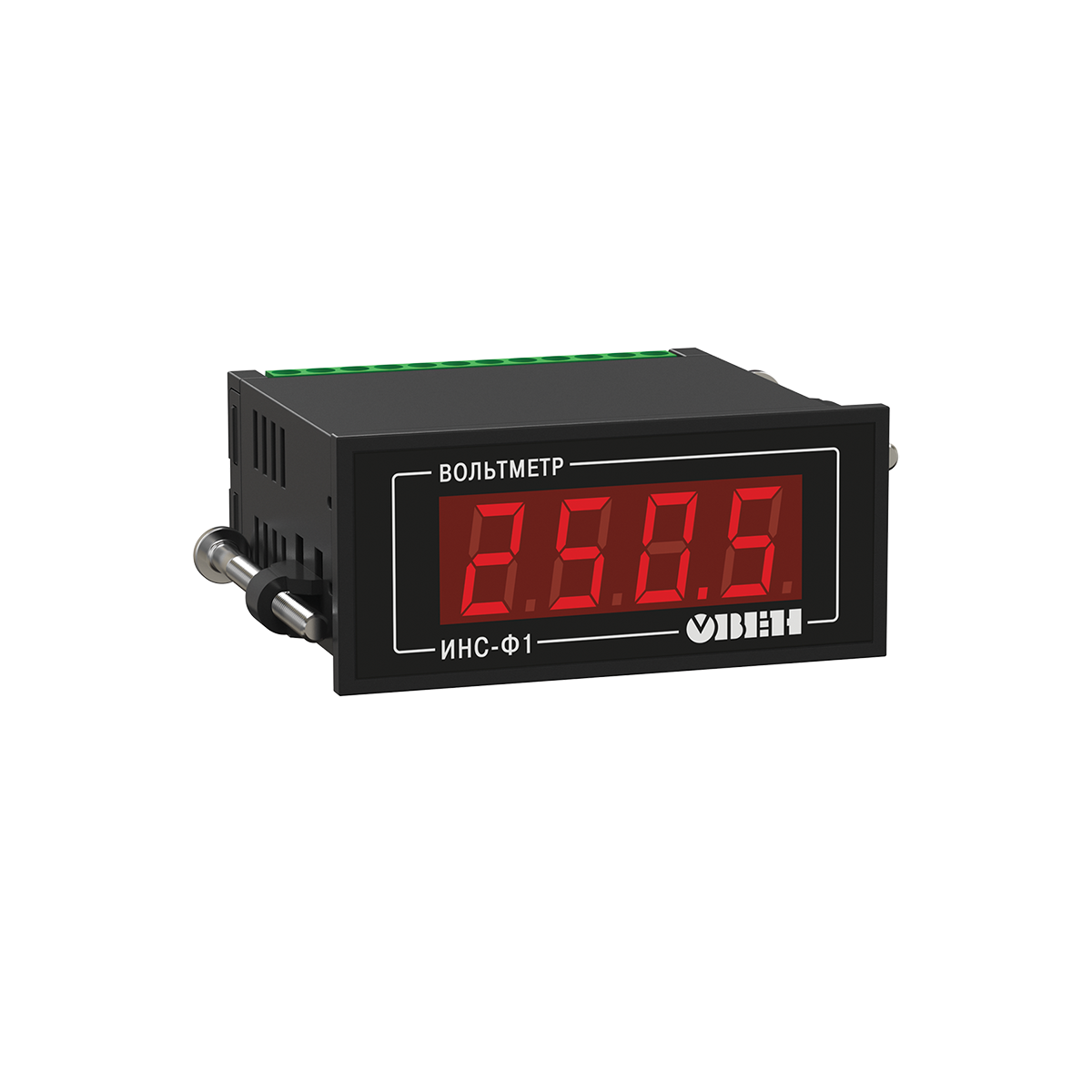

Вольтметры ИНС-Ф1.Щ3, ИНС-Ф1.Щ9 |
Мультиметр ИМС-Ф1 |
Назначение
Данные приборы позволяют измерять параметры электрических сетей питания как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства.
Основные достоинства
- Высокая точность измерений. Погрешность измерений составляет не более 0,1%
- Широкий диапазон температур эксплуатации: от -20 до +50оС
- Высокая надежность. Соответствуют требованиям ГОСТ Р 51522-99 по электромагнитной совместимости
- Большой срок службы. Срок службы не менее 10-ти лет
- Внесены в Государственный реестр средств измерений*
- Минимальные габариты
- Высокая скорость измерения. Время опроса не более 1 сек
- Простота в эксплуатации. Не требуют настроек, откалиброваны на заводе изготовителе
Основные функции
ИНС-Ф1 |
Измерение и отображение на индикаторе напряжения в сети |
ИТС-Ф1 |
Измерение и отображение на индикаторе тока в сети |
Выбор номинальной частоты сети (50 Гц или 60 Гц); |
ИМС-Ф1 |
Измерение напряжения в сети (U, В) |
Измерение тока в сети (I, А) |
Измерение полной мощности (P, Вт) |
Измерение активной мощности (S, ВА) |
Измерение частоты питающей сети (F, Гц) |
Измерение коэффициента мощности (COS φ) |
Отображение измеренных величин на 3-х индикаторах:
|
Аварийное сообщение при выходе измеряемого сигнала за верхнюю границу |
Основные технические характеристики
Наименование |
ИНС-Ф1.Х.Щ3 |
ИНС-Ф1.Х.Щ9 |
ИТС-Ф1 |
ИМС-Ф1 |
Напряжение питания: |
||||
напряжение, В |
90...264 |
8...30 |
90...264 |
|
частота, Гц |
47...63 |
|||
Потребляемая мощность, ВА, не более |
4 |
4 |
6 |
|
Количество входов |
1 |
1 |
2 |
|
Диапазоны входных сигналов: |
||||
Напряжение |
~ 5... 400 В / ~ 40... 400 В |
- |
~ 40... 400 В |
|
Ток |
- |
~ 0,02...5 А |
~ 0,02...5 А |
|
Полная мощность (P) |
- |
- |
0,08 ÷ 2,0 кВт |
|
Активная мощность (S) |
- |
- |
0,08 ÷ 2,0 кВА |
|
Частота питающей сети (F) |
- |
- |
20 ÷ 65 Гц |
|
Коэффициент мощности (COS φ) |
- |
- |
-1...+1 |
|
Основная погрешность измерений |
0,25% |
0,5% |
2,0%...0,5% |
|
Время опроса входа, с, не более |
1 |
|||
Степень защиты корпуса |
IP65 |
|||
Габаритные размеры прибора |
76×34×70 мм |
26×48×65 мм |
76×34×70 мм |
96×96×65 мм |
Тип корпуса |
Щ3 |
Щ9 |
Щ3 |
Щ1 |
Средний срок службы, лет не менее |
10 |
Посмотреть брошюру в формате PDF

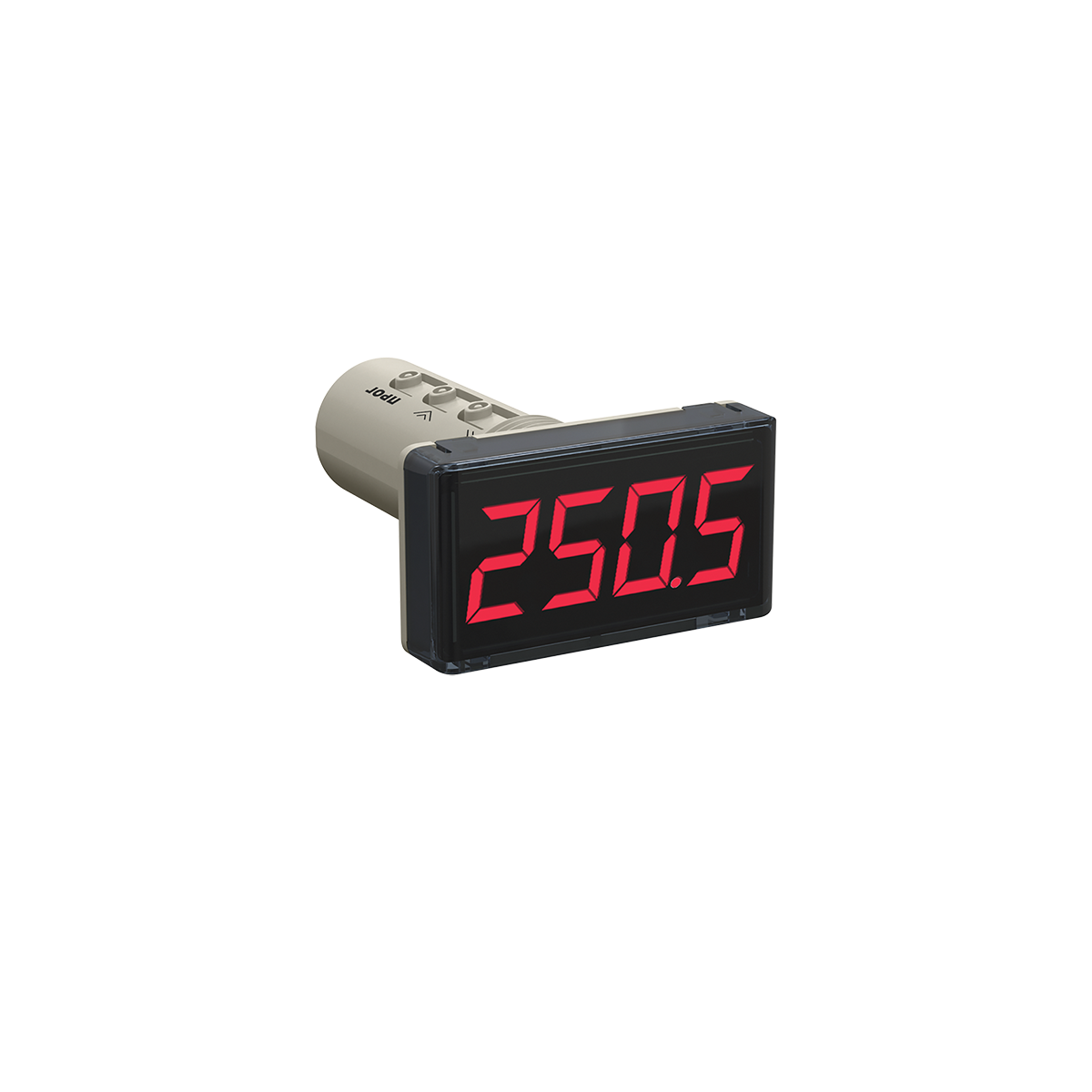

Вольтметр в компактом корпусе ИНС-Ф1.Щ9 (PDF)
_x000D_Модификации
Габаритные и установочные размеры
Комплектность
- Паспорт и Гарантийный талон
- Руководство по эксплуатации
- Комплект крепежных элементов
- Методика поверки (по требованию заказчика)
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
Основные | |
---|---|
Производитель | ОВЕН |
Страна производитель | Россия |
Состояние | Новое |
Пользовательские характеристики | |
Тип | Измерители параметров электрической сети |
- Цена: от 176,40 руб.
