НПТ-3.Ех искрозащищенный нормирующий преобразователь в головку датчика евростандарта
Цену уточняйте
- В наличии
Назначение
ОВЕН НПТ-3.Ex – универсальный нормирующий преобразователь с креплением в головку датчика европейского типа (тип B по DIN 43 729) в искрозащищенном исполнении. Датчик, оснащенный преобразователем НПТ-3.Ех, позволяет измерять температуру в зонах с взрывоопасными концентрациями газов без использования дорогостоящих взрывонепроницаемых оболочек.
Функциональные возможности
- Совместим с термометрами сопротивления и термопарами (см. табл. «Характеристики датчиков и входных сигналов»)
- Цепь искрозащиты с маркировкой 0 Ex ia IIC «Т6...Т4» Ga.
- Подключение термометров сопротивления с компенсацией соединительных проводов.
- Настройка типа датчика, диапазона температуры через кабель mini USB.
- Выходной нормированный сигнал 4...20 мА.
- Максимальное сопротивление нагрузки 1100 Ом.
- Эксплуатация при температуре окружающий среды: от -40 до +85 °С.
- Устойчив к электромагнитным воздействиям по ГОСТ МЭК 61326-2014 (класс А, критерий А)
- Является средством измерения с межповерочным интервалом 2 года.
Технические характеристики
| Наименование | Значение |
| Характеристики питания прибора | |
| Номинальное значение напряжения питания постоянного тока, В | 24 |
| Диапазон допустимых напряжений питания постоянного тока, В | 10...35 |
| Гальваническая развязка питания от входов/выходов | есть |
| Характеристики датчиков и входных сигналов | |
| Тип датчика | ТС, ТП (см. табл. «Характеристики датчиков и входных сигналов») |
| Схема подключения ТС | 2-, 3-, 4-проводная (см. табл. «Параметры линии связи прибора с датчиками») |
| Гальваническая развязка от выхода | нет |
| Характеристики выходных сигналов | |
| Номинальный диапазон выходного тока преобразователя | 4...20 мА |
| Выходной сигнал при аварии на входе (обрыв или КЗ датчика) | 21...22.5 мА (задается программно) |
| Функция преобразования входных сигналов | линейная |
| Максимальное допустимое сопротивление нагрузки, Ом (см. рис.) |
|
| Пульсации выходного сигнала | 0,12 мА |
| Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более | 30 мин |
| Время установления выходного сигнала после изменения входного сигнала, не более | 2 сек |
| Метрологические характеристики | |
| Основная приведенная погрешность преобразования, не более: – при работе с ТС – при работе с ТП |
0,25 % 0,5 % |
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более – при работе с ТС – при работе с ТП |
0,125 % 0,25 % |
| Характеристики конструкции | |
| Габаритные размеры | (Ø44×18)±1 мм |
| Степень защиты корпуса | IP30 |
| Масса, не более | 100 г |
| Характеристики надежности | |
| Средняя наработка на отказ, не менее | 50 000 ч |
| Средний срок службы, не менее | 12 лет |
| Наименование | Значение |
| Время непрерывной работы | круглосуточно |
| Условия эксплуатации | |
| Диапазон рабочих температур | - 40...+85 ºС |
| Относительная влажность воздуха | до 95 % |
| Атмосферное давление | 84...106,7 кПа |
| Устойчивость к механическим воздействиям | группа N2 по ГОСТ Р 52931 |
| Устойчивость к электромагнитным воздействиям | класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014 |
| Уровень излучения радиопомех (помехоэмиссии) | по ГОСТ 30804.6.3-2013 |
| Параметры взрывозащиты | |
| Маркировка | 0 Ex ia IIC «T6...Т4» Ga |
| Допустимая температура окружающей среды | -40...+85 °C – для температурного класса T4 -40...+75 °C – для температурного класса T5 -40...+60 °C – для температурного класса T6 |
| Максимальные значения для подключения по токовой цепи (клеммы 1 и 6) | Ui = 35 В, Ii = 73,8 мА, Pi = 800 мВт, Ci = 0,04 мкФ, Li = 1,5 мГн |
| Максимальные значения для подключения по цепи датчика (клеммы 2, 3, 4 и 5) | Uo = 5,5 В, Io = 26 мА, Po = 35 мВт, Co = 3,9 мкФ, Lo = 40 мГн |
Характеристики датчиков и входных сигналов
| Условное обозначение НСХ датчика | Диапазон измерений, ºС | Минимальный диапазон преобразования *, ºС |
| Термометры сопротивления по ГОСТ 6651 | ||
| Сu50 (α=0,00426 ºC–1) | –50...+200 | 50 |
| 50M (α=0,00428 ºC–1) | –180...+200 | 50 |
| Pt 50 (α=0,00385 ºC–1) | –200...+850 | 100 |
| 50П (α=0,00391 ºC–1) | –200...+850 | 100 |
| Сu100 (α=0,00426 ºC–1) | –50...+200 | 50 |
| 100M (α=0,00428 ºC–1) | –180...+200 | 50 |
| Pt 100 (α=0,00385 ºC–1) | –200...+850 | 100 |
| 100П (α=0,00391 ºC–1) | –200...+850 | 100 |
| 100H (α=0,00617 ºC–1) | –60...+180 | 50 |
| Термопары по ГОСТ Р 8.585 | ||
| TХК (L) | –200...+800 | 200 |
| TЖК (J) | –200...+1200 | 200 |
| TНН (N) | –200...+1300 | 400 |
| TХА (К) | –200...+1300 | 400 |
| TПП (S) | 0...+1750 | 600 |
| TПП (R) | 0...+1750 | 600 |
| ТПР (В) | +200...+1800 | 1200 |
| TВР (А-1) | 0...+2500 | 600 |
| ТВР (А-2) | 0...+1800 | 400 |
| ТВР (А-3) | 0...+1800 | 400 |
| ТМК (Т) | –200...+400 | 200 |
* Диапазон, в котором производителем гарантируется заявленная основная приведенная погрешность.
Параметры линии связи прибора с датчиками**
| Тип датчика | RΣ соединяемых проводов, Ом, не более | Rлинии, Ом, не более | Исполнение линии |
| ТС | - | ~0*** | 2-проводная |
| 30,0 | 3-проводная, провода равной длины и сечения | ||
| 30,0 | 4-проводная, провода произвольной длины и сечения | ||
| ТП | 100 | - | Термоэлектродный кабель (компенсационный) |
| ** Параметры, для которых производителем гарантируется заявленная основная приведенная погрешность. | |||
График для выбора допустимых значений сопротивления нагрузки
Габаритные и установочные размеры

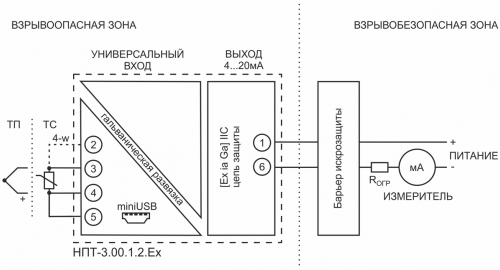

Схема подключения и функциональная схема
Комплектность
- Прибор НПТ-3
- Комплект крепежных элементов
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Методика поверки (по требованию заказчика)
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
| Основные | |
|---|---|
| Производитель | ОВЕН |
| Страна производитель | Россия |
| Пользовательские характеристики | |
| Состояние | Новое |
| Тип | НПТ-3.Ех искрозащищенный нормирующий преобразователь в головку датчика евростандарта |
