САУ-У контроллер для управления группой насосов с чередованием
357,01 руб.
- В наличии
Назначение контроллера для управления насосом ОВЕН САУ-У
Контроллер предназначен для создания систем автоматического контроля и поддержания уровня, а также управления насосами. В САУ-У реализованы все 12 алгоритмов работы существующих аналогичных приборов ОВЕН (САУ-МП, САУ-М6, САУ-М7Е).

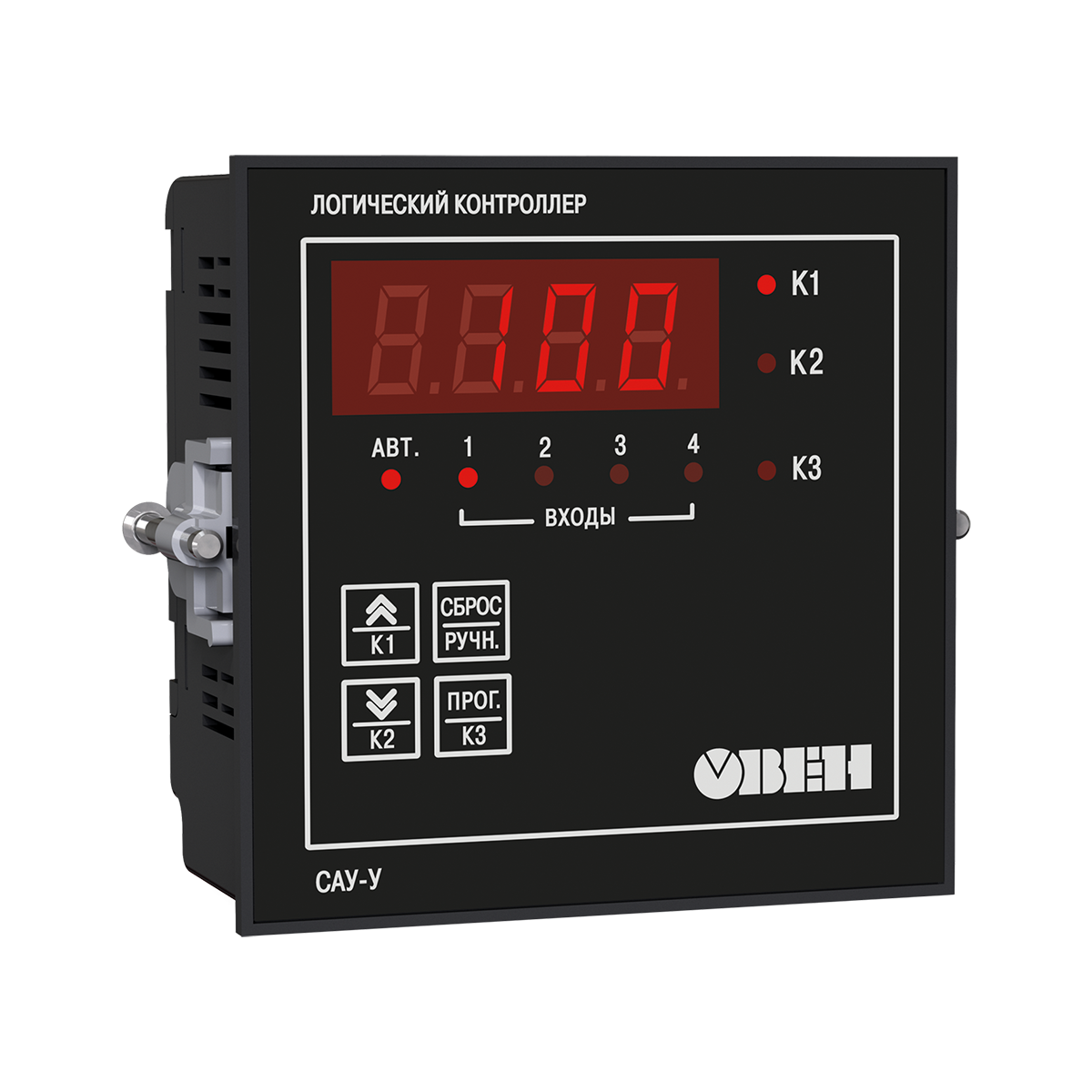

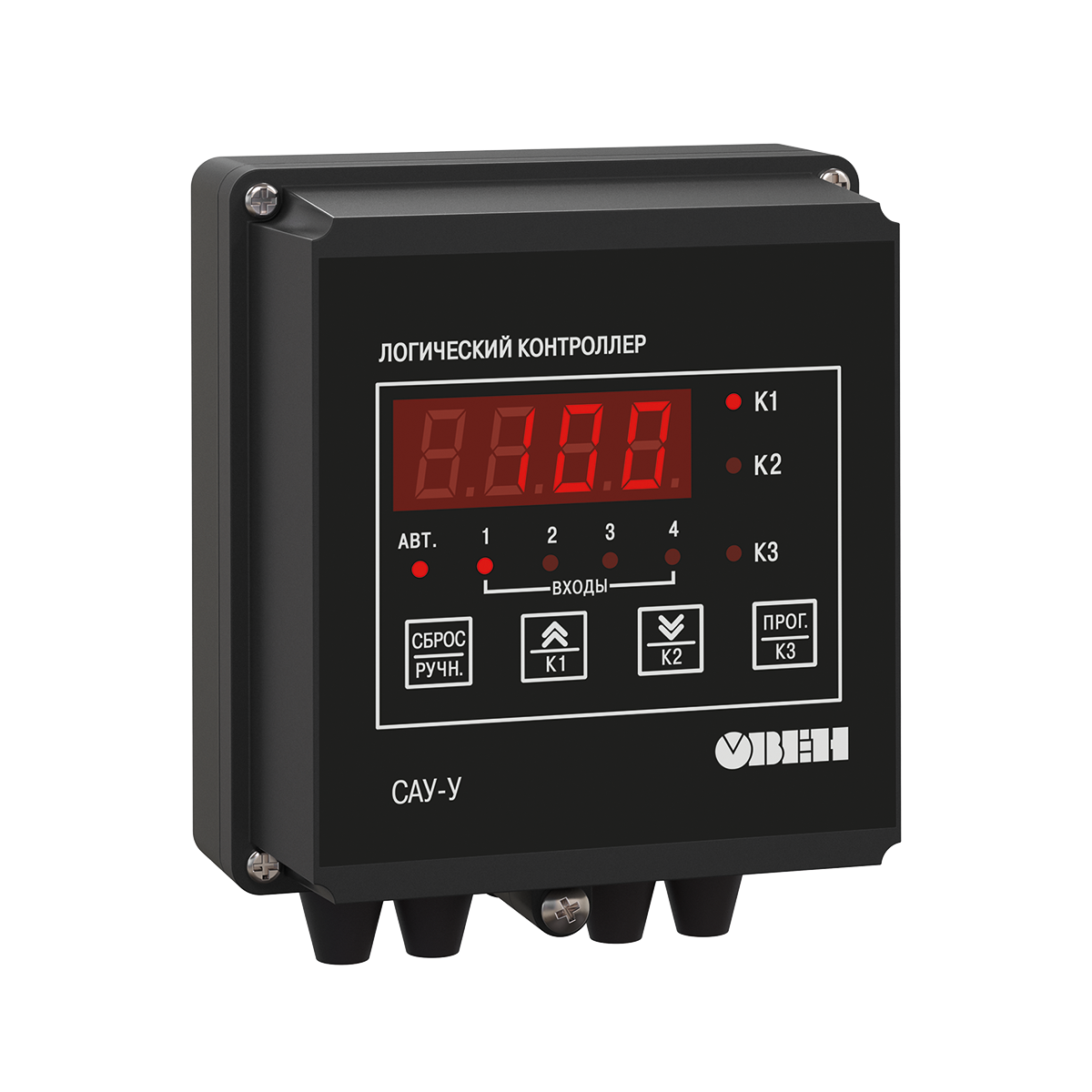

Прибор выпускается в корпусах 3-х типов: настенном (Н), DIN-реечном (Д) и щитовом (Щ11).
Основные преимущества контроллера для управления насосом ОВЕН САУ-У
- Простая настройка прибора с лицевой панели.
- Широкий спектр подключаемых датчиков
- Возможность инвертирования сигнала с датчиков
- Универсальный источник питания: 220 В переменного тока или 24 В постоянного
- Питание кондуктометрических датчиков переменным напряжением
- Возможность ручного управления
Технические характеристики
|
Наименование |
Значение |
| Диапазон переменного напряжения питания: | |
|
напряжение, В |
90...264 (номинальные значения – 110 , 220 или 240) |
| частота, Гц | 47...63 (номинальные значения – 50 и 60) |
|
Диапазон постоянного напряжения питания, В: |
20...34 (номинальное значение – 24) |
|
Потребляемая мощность, ВА, не более |
6 |
|
Входы |
|
|
Количество входов (каналов контроля входного сигнала) |
4 |
|
Типы датчиков |
кондуктометрические, поплавковые, с выходными транзисторными ключами, |
|
Питание датчиков от внутреннего источника: |
|
|
постоянное или переменное напряжение, В |
5±0,5 |
|
частота для переменного тока, Гц |
25±1 |
|
Ток, протекающий через кондуктометрический датчик, мА, не более |
1 |
|
Сопротивление контролируемой среды для кондуктометрического датчика, кОм, не более |
450 |
|
Унифицированные датчики с токовым сигналом, мА |
от 0 до 5, от 0 до 20, от 4 до 20 |
|
Дискретность установки порога срабатывания канала контроля входного сигнала, % |
1 |
|
Выходы |
|
|
Количество релейных выходных каналов (вид коммутационных контактов) |
3 (нормально разомкнутые) |
|
Номинальное коммутируемое напряжение в нагрузке |
|
|
для цепи постоянного тока*, В, не более |
24 |
|
для цепи переменного тока**, В, не более |
250 |
|
Установившийся ток при максимальном напряжении: |
|
|
для цепи постоянного тока*, А, не более |
1 |
|
для цепи переменного тока**, А, не более |
3 |
|
Гальваническая изоляции выходов |
Межканальная |
|
Электрическая прочность изоляции выходов, В |
1500 |
|
Напряжение встроенного источника питания внешних активных датчиков, В |
24±1,2 |
|
Максимальный ток нагрузки источника питания датчиков, мА, не более |
50 |
|
Габаритные размеры прибора, мм |
|
|
тип корпуса – настенный Н |
(130×105×65) ±1 |
|
тип корпуса – щитовой Щ11 |
(96×96×46,5) ±1 |
|
тип корпуса – DIN-реечный Д |
(88×72×54) ±1 |
|
Степень защиты корпуса по ГОСТ 14254-96: |
|
|
тип корпуса – настенный Н |
IP44 |
|
тип корпуса – щитовой Щ11 |
IP54 со стороны лицевой панели |
|
тип корпуса – DIN-реечный Д |
IP20 |
|
Масса прибора, кг, не более |
0,7 |
|
Средний срок службы, лет |
8 |
* Нагрузка для категории использования DC-14 по ГОСТ Р 50030.1–2000.
** Нагрузка для категории использования АС-15 по ГОСТ Р 50030.1–2000.
Условия эксплуатации
- Температура окружающего воздуха от минус 10 до +55 °С.
- Атмосферное давление 86...106,7 кПа.
- Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) не более 80 %.
Модификации
Комплектность
- Прибор САУ-У
- Комплект крепежных элементов (Для приборов в щитовом корпусе Щ1 и Щ11)
- Паспорт и гарантийный талон
- Руководство по эксплуатации
| Основные атрибуты | |
|---|---|
| Производитель | ОВЕН |
| Страна производитель | Россия |
| Пользовательские характеристики | |
| Состояние | Новое |
| Тип | САУ-У контроллер для управления группой насосов с чередованием |
