САУ-М2 регулятор уровня жидкости с контролем осушения насоса

Назначение

Прибор САУ-М2 применяется в системах автоматического поддержания уровня жидкости в резервуарах, накопительных емкостях, отстойниках, а также в системах автоматического осушения.

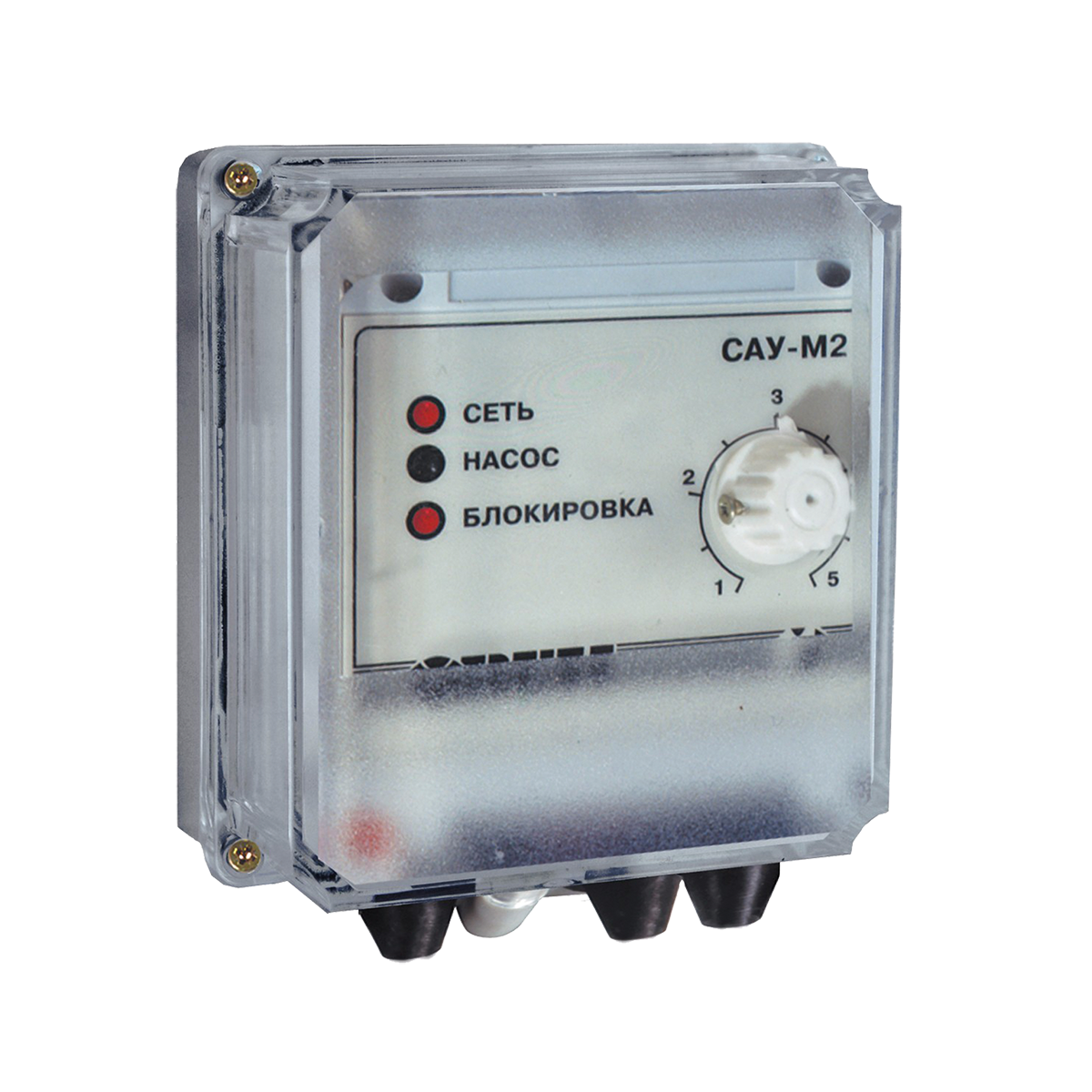

Прибор управления погружным насосом выпускается в корпусе настенного крепления Н.

Функциональные возможности

• Автоматическое заполнение или осушение резервуара до заданного уровня
• Защита погружного насоса от «сухого» хода
• Подключение различных датчиков уровня – кондуктометрических, поплавковых
• Работа с различными по электропроводности жидкостями: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)

Технические характеристики

Условия эксплуатации

Функциональная схема прибора

Автоматическое заполнение резервуара (бака) до заданного уровня

Когда уровень жидкости в резервуаре (баке) доходит до нижней отметки, на которой установлен длинный электрод датчика бака, резервуар автоматически заполняется до верхнего уровня, на котором установлен короткий электрод датчика бака.

Ко входам САУ-М2 подключаются два трехэлектродных кондуктометрических датчика:

• датчик уровня жидкости в баке (заполняемой емкости);
• датчик уровня жидкости в скважине (емкости, предназначенной для отбора жидкости).

Компараторы 1...4 сравнивают значение входного сигнала с опорным значением и выдают (в соответствии с условиями блока логики 1) сигнал на включение или выключение реле «НАСОС», к которому подключен электропривод насоса.

Реле «НАСОС»:

• включается при осушении электрода нижнего уровня (т. е. длинного электрода) датчика бака;
• выключается при затоплении электрода верхнего уровня (т. е. короткого электрода) датчика бака.

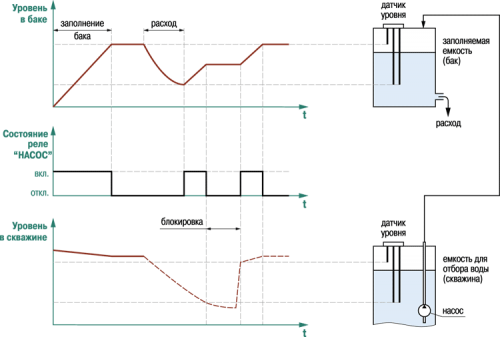

Пример временной диаграммы работы САУ-М2 в режиме заполнения резервуара

Автоматическое осушение резервуара

При использовании прибора управления погружным насосом САУ-М2 для осушения резервуара ко входу прибора подключается только один датчик – уровня жидкости в скважине (емкости, предназначенной для отбора жидкости). Реле «НАСОС» выключается при осушении длинного электрода (т. е. электрода нижнего уровня) датчика.

Настройка прибора на электропроводность жидкости

САУ-М2 имеет регулятор чувствительности, позволяющий изменять уровень опорных сигналов компараторов. Вращением ручки регулятора на лицевой панели прибор легко настраивается для работы с различными по электропроводности жидкостями.

Защита погружного насоса от «сухого» хода

При осушении длинного электрода (т. е. электрода нижнего уровня) датчика скважины реле «НАСОС» выключается, что приводит к блокировке работы насоса. На лицевой панели прибора при этом включается светодиод «блокировка».

Элементы управления

Показания светодиодных индикаторов на лицевой панели прибора

Ручка потенциометра (регулятора чувствительности) служит для первоначальной настройки прибора в зависимости от электропроводящих свойств жидкости.

Схемы подключения

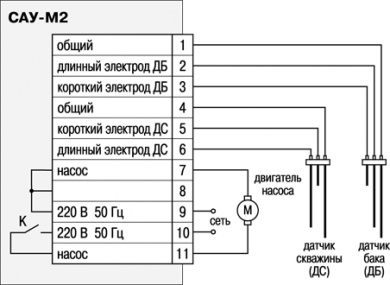

Схема подключения САУ-М2 при использовании его для заполнения резервуара с помощью погружного насоса с защитой от «сухого» хода (в отсутствие необходимости защиты от «сухого» хода на клеммы 4,5,6 ставится перемычка)

Схема подключения САУ М2 при использовании его для осушения резервуара

Комплектность

1. Прибор САУ-М2
2. Комплект крепежных элементов
3. Паспорт и гарантийный талон
4. Руководство по эксплуатации
