СИ8 универсальный счетчик импульсов
от 305,77 руб.
- В наличии
Назначение
Микропроцессорный счетчик импульсов СИ8. Используется для подсчета количества продукции на транспортере, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, отсчета партий продукции, суммарного количества изделий и т.п. Встроенный в СИ8 таймер позволяет использовать прибор в качестве счетчика наработки, расходомера или для определения скорости вращения вала.
Счетчик импульсов СИ8 не рекомендуется использовать совместно с энкодерами. Для работы с энкодерами следует применять счетчик импульсов ОВЕН СИ30.
Цифровой счетчик импульсов выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.
Функциональные возможности
- Прямой, обратный или реверсивный счет импульсов, поступающих от подключенных к прибору датчиков.
- Определение направления вращательного движения узлов и механизмов.
- Подсчет текущего или суммарного расхода.
- Реальные единицы измерения продукции.
- Подсчет времени наработки оборудования.
- Измерение длительности процессов.
- Три внешних входных устройства для организации счета.
- Управление нагрузкой с помощью двух выходных устройств.
- Сохранение результатов счета при отключении питания.
- Встроенный модуль интерфейса RS-485 по желанию заказчика.
Технические характеристики
Питание
|
Напряжение питания |
90...264 В перем. тока или 20...34 В пост. тока |
Входы
| Подключаемые датчики |
– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); – n-p-n–типа с открытым коллекторным выходом; – датчики с выходным напряжением высокого уровня от 2,4 до 30 В и низкого уровня от 0 до 0,8 В |
|
Количество входов управления |
3 |
|
Напряжение низкого (активного) уровня на входах |
0...0,8 В |
|
Напряжение высокого уровня на входах |
2,4...30 В |
Встроенный источник питания
|
Номинальное выходное постоянное напряжение |
24 В |
|
Максимальный выходной ток |
100 мА |
|
Нестабильность выходного напряжения, не более |
12,5 % |
|
Уровень пульсаций, не более |
100 мВ |
Счетчик импульсов
|
Количество счетных разрядов |
7 |
|
Максимальная частота входных импульсов |
8000 Гц |
|
Минимальная длительность входных импульсов |
0,1 мс |
|
Диапазон значений делителя |
1..9999 |
|
Диапазон значений множителя |
0,000001...9999999 |
|
Постоянная времени входного фильтра |
0,1...1000 мс |
Расходомер
|
Время измерения среднего расхода |
0,1...99,9 с |
Счетчик времени
|
Дискретность отсчета времени |
1 мин или 0,01 с |
Выходные устройства
|
Время выключенного состояния ВУ |
0,1...99,9 с |
|
Максимально допустимый ток нагрузки: |
|
|
– электромагнитных реле |
8 А (220 В и cos φ> 0,4) |
|
– транзисторных оптопар |
0,2 А (+50 В) |
|
– оптосимисторов |
50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц |
|
– дублирующего выхода второго канала |
30 мА при +30 В |
|
Количество разрядов индикации |
8 |
Интерфейсы связи
| Интерфейсы | RS-485 (протокол ОВЕН) |
Корпуса
|
Габаритные размеры и степень защиты корпуса |
|
|
– щитовой Щ1 |
96×96×70, IP54* |
|
– щитовой Щ2 |
96×48×100, IP54* |
|
– настенный Н |
130×105×65, IP44 |
|
* со стороны передней панели |
|
Условия эксплуатации
|
Температура окружающего воздуха |
+1...+50 °С |
|
Атмосферное давление |
86...106,7 кПа |
|
Относительная влажность воздуха (при 35 °С) |
не более 80 % |
Функциональная схема прибора
Модификации
Элементы управления
|
8 разрядный цифровой индикатор |
В режиме РАБОТА постоянно отображает по выбору пользователя одно из значений, получаемых: – счетчиком импульсов; – вычислителем расхода; – счетчиком времени. |
|
Светодиоды «К1» и «К2» |
Постоянной засветкой сигнализируют о том, что включены выходные устройства 1 и 2, соответственно. |
|
Светодиоды «+» и «–» |
Постоянной засветкой сигнализируют о направлении счета: «+» – направление счета прямое; «–» – направление счета обратное. |
  |
Нажатие и удержание кнопок в режиме РАБОТА позволяет просматривать два «теневых» значения (т. е. значения, которые не выводятся на индикатор постоянно). |
|
Кнопка в режиме ПРОГРАММИРОВАНИЕ служит для выбора группы параметров, изменения знака числа или его значения. |
|
Кнопка в режиме ПРОГРАММИРОВАНИЕ служит для быстрого перехода к параметру, выполняющему возврат в главное меню, либо для выбора разряда или положения запятой при установке значения параметра. |
 |
Кнопка предназначена для входа в режим ПРОГРАММИРОВАНИЕ, для записи установленного значения параметра в память прибора и выполнения команд. |

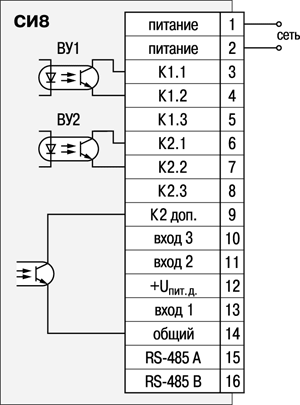

Схемы подключения
Комплектность
- Прибор СИ8
- Комплект крепежных элементов
- Паспорт и гарантийный талон
- Руководство по эксплуатации
| Основные | |
|---|---|
| Производитель | ОВЕН |
| Страна производитель | Россия |
| Состояние | Новое |
| Пользовательские характеристики | |
| Тип | СИ8 универсальный счетчик импульсов |
- Цена: от 305,77 руб.
