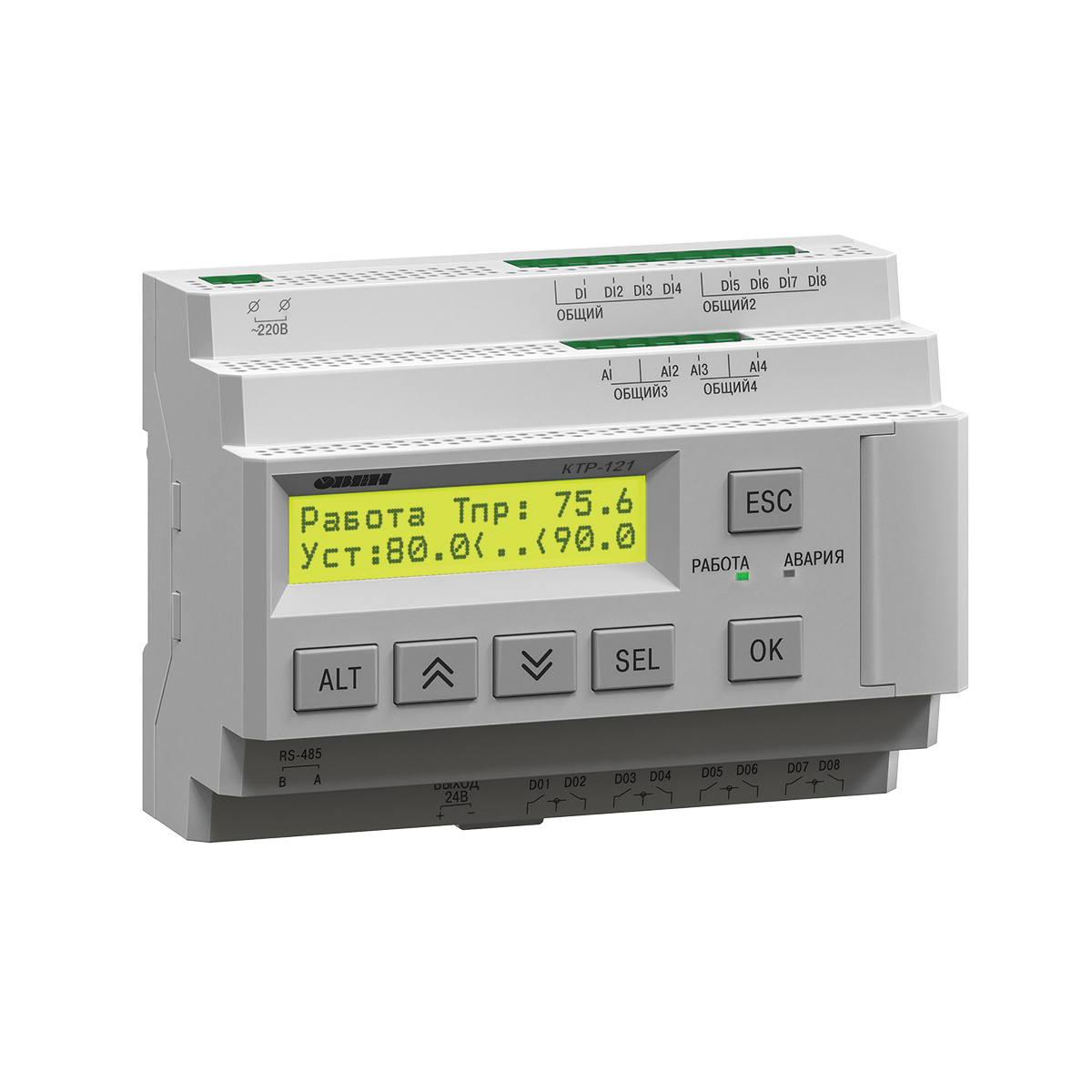

КТР-121.02 каскадные регуляторы котлов

КТР-121.02 каскадные регуляторы котлов

275,41 руб.

  • В наличии
КТР-121.02 каскадные регуляторы котлов
КТР-121.02 каскадные регуляторы котловВ наличии
275,41 руб.
8 (017) 346-41-27
  • +375 29 856 56 77
    МТС
8 (017) 346-41-27
  • +375 29 856 56 77
    МТС
  • График работы
  • Адрес и контакты

КТР-121.02 предназначены для управления каскадом котлов. Применяются на отопительных и производственных котельных с автоматизированными газовыми и жидкотопливными горелками. Каскадный контроллер – решение для автоматизации котельной с целью оптимизации ее работы и снижения затрат на обслуживание оборудования. Подробнее о всей линейке КТР-121

Функциональные возможности

  • Регулирование температуры подачи в общем коллекторе или трубопроводе.
  • Погодозависимое регулирование температуры подачи воды.
  • Управление каскадом до 4-х котлов.
  • Совместимость с одно-, двухступенчатыми или модулируемыми горелками.
  • Автоматическая смена ведущего котла по времени наработки.
  • Контроль обратной связи каждой горелки.
  • Контроль безопасности котельной (Пожар, Загазованность, Давление газа на вводе, Взлом).
  • Контроль давления воды в общем коллекторе или трубопроводе.
  • Применение с датчиками РТ100/РТ1000 и 100М, NTC10k.

Расширение функциональных возможностей

Общекотельные аварии

Подключение к любому каскадному регулятору модуля ОВЕН ПРМ расширяет возможности контроля и диспетчеризации общекотельных аварий. Для использования функций модуля достаточно подключить модуль ПРМ к каскадному контроллеру по внутренней шине. Модуль ПРМ приобретается отдельно.

Входные сигналы

Контрольные лампы

  • Датчик загазованности СН4
  • Датчик загазованности СО
  • Датчик Охрана/Взлом
  • Пожарный сигнализатор
  • Реле минимального давления газа на вводе котельной
  • Реле максимального давления газа на вводе котельной
  • Положение ГК на вводе
  • Давление воды не норма
  • Авария загазованности СН4
  • Авария загазованности СО
  • Охрана/Взлом
  • Пожар
  • Давление газа на вводе не норма
  • Авария циркуляционных насосов
  • Авария насосов подпитки

Тепловые регуляторы контуров отопления и ГВС (начало продаж – I кв. 2019 г.)

Подключение к каскадному регулятору КТР-121.02 контроллеров линейки КТР-121.х.03.х обеспечивает возможность управления контурами отопления и ГВС. В комплекте с датчиками и исполнительными механизмами КТР-121.х.03.х осуществляет контроль и регулирование температуры и давления, управляет циркуляционными насосами контуров и контуров подпитки.

Удаленный контроль и управление котельной через облачный сервис OwenCloud

Облачный сервис OwenCloud включает в себя готовые шаблоны настроек для приборов КТР-121 и позволяет легко подключить приборы линейки КТР-121 для контроля и управления котельной в любое время из любого места.

Возможности:

  • Удаленный контроль и управление.
  • Просмотр данных и статистики работы котельной.
  • Аварийные уведомления на почту или SMS.
  • Отображение объектов на карте.
  • Сохранение и экспорт данных для составления отчетностей.

Необходимый запас устройств и резерв ЗИП обеспечивается модификацией КТР-121.00.00. Данное устройство поставляется без предустановленного алгоритма управления. Выбор алгоритма производится через программу-конфигуратор КТР-121. Ограничений в выборе алгоритма управления нет благодаря единой аппаратной базе всех устройств линейки КТР-121.



Типовые схемы управления каскадом котлов


Условные обозначения

Тн – температура наружного воздуха

Рп – давление подачи

Тп – температура подачи

Тоб – температура обратной воды

Тот – температура контура отопления

Тгвс – температура контура ГВС

Тк1, Тк2 – температура контура отопления

Тб – температура бойлера

PSD – реле перепада давления

PS – реле давления

FS – реле протока

НК – насос котловой

НРЦ – насос рециркуляции

НЦ – насос циркуляционный

НП – насос подпиточный

М – клапаны регулирующие с электроприводом

1. Для каскада от 2 до 4-х котлов с прямым управлением горелками

2. Для каскада от 2 до 4-х котлов с прямым управлением горелками

3. Для каскада до 4-х котлов с контролем параметров каждого котла

Схема для каскада до 4-х котлов с контролем параметров каждого котла

4. Для каскада до 4-х котлов с сетевыми насосами

Схема для каскада до 4-х котлов с сетевыми насосами

5. Для каскада до 4-х котлов с регулированием общей температуры обратной воды насосом байпаса

Схема для каскада до 4-х котлов с регулированием общей температуры обратной воды

6. Для каскада до 4-х котлов с регулированием общей температуры обратной воды КЗР

Схема для каскада до 4-х котлов с сетевыми насосами и подпиткой

7. Для каскада до 4-х котлов с сетевыми насосами и подпиткой

Схема для каскада до 4-х котлов с насосами байпаса на каждом котле

8. Для каскада до 4-х котлов с насосами байпаса на каждом котле

Схема для каскада до 4-х котлов с котловыми насосами и регулированием температуры обратной воды ...

9. Для каскада до 4-х котлов с котловыми насосами и регулированием температуры обратной воды на каждом котле

Схема для каскада до 4-х котлов с контурами отопления на насосно-смесительный узел и ГВС на бойлер

10. Для каскада до 4-х котлов с контурами отопления на насосно-смесительный узел и ГВС на бойлер

Для каскада до 4-х котлов с контурами отопления на насосно-смесительный узел и ГВС на бойлер

11. Для каскада до 4-х котлов с контурами отопления и ГВС на теплообменник

Схема для каскада до 4-х котлов с контурами отопления и ГВС на теплообменник



Модификации


Модификации ОВЕН КТР-121



Технические характеристики


Параметр

Значение

КТР-121-220.02.х

КТР-121-24.02.х

Диапазон напряжения питания, В

94...264 (номинальное 120...230 В при частоте 47...63 Гц)

19...30 (номинальное 24 В)

Гальваническая развязка

есть

Электрическая прочность изоляции, В

2830 (между входом питания и другими цепями)

1780 (между входом питания и другими цепями)

Потребляемая мощность, не более

17 ВА

10 Вт

Встроенный источник питания

есть

-

Выходное напряжение встроенного источника питания постоянного тока, В

24 ± 3

-

Ток нагрузки встроенного источника питания, мА, не более

100

-

Электрическая прочность изоляции (между выходом питания и другими цепями), В

1780

-

Сетевые возможности

Интерфейс связи

RS-485

Протокол связи

Modbus-RTU, Modbus-ASCII

Режим работы

Slave

Скорость передачи данных, бит/сек

9600, 14400, 19200, 38400, 57600, 115200

Конструкция

Тип корпуса

Для крепления на DIN-рейку (35 мм)

Габаритные размеры, мм

123×90×58

Степень защиты корпуса по ГОСТ 14254-96

IP20

Масса контроллера, кг, не более (для всех вариантов исполнений)

0,6

Средний срок службы, лет

8

Дискретные входы

Количество входов

8

Номинальное напряжение питания, В

230 (переменный ток)

24 (постоянный ток)

Максимально допустимое напряжение питания, В

264 (переменный ток)

30 (постоянный ток)

Тип подключаемого датчика

Механические коммутационные устройства

(реле, контакты кнопок и выключателей)

Ток «логической единицы», мА

0,7...1,45

2...4

Ток «логического нуля», мА

0...0,5

0...0,5

Уровень сигнала, соответствующий «логической единице», В

159...264

15...30

Минимальная длительность импульса, воспринимаемая дискретным входом, мс

50

2

Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс

100

30

Гальваническая развязка

Групповая, по 4 входа (1–4 и 5–8)

Электрическая прочность изоляции, В

1780 между группами входов

2830 между другими цепями контроллера

Аналоговые входы

Количество

4

Тип датчика

  • Pt1000/Pt100: α = 0,00385 1/°С (–200...+850 °C);
  • 100M: α = 0,00426 1/°С (–180...+200 °C);
  • 4...20 мА;
  • NTC10k: R25=10000(B25/100=3950(-20...+125 °C))

Предел основной приведенной погрешности, %

±0,5

Период обновления результатов измерения четырех каналов, мс, не более

10

Гальваническая развязка

Отсутствует

Дискретные выходы

Количество выходных устройств

8

Тип выходного устройства

Дискретный, релейные (нормально-разомкнутые контакты)

Гальваническая развязка

Индивидуальная

Электрическая прочность изоляции, В

2830

Коммутируемое напряжение в нагрузке, В, не более

– для цепи постоянного тока

30 (резистивная нагрузка)

– для цепи переменного тока 250 (резистивная нагрузка)

Допустимый ток нагрузки, не более

5 А

3 А

Допустимый ток нагрузки, мА, не менее

10 (при 5 В постоянного тока)

Механический ресурс реле, циклов, не менее

10 000 000

Индикация и элементы управления

Тип дисплея

Текстовый монохромный ЖКИ с подсветкой, 2×16 символов

Дискретные индикаторы

Два светодиодных индикатора (красный и зеленый)

Количество механических кнопок

6



Габаритные и установочные размеры


Габаритные размеры КТР-121



Схемы подключений


Схема подключения модификации 02.20
Схема подключения модификации 02.40
Схема подключения модификации 02.41
Схема подключения модификации 02.хх+ПРМ

Обозначения на схеме

Тп – Температура прямой воды

Рп – Давление прямой воды (4...20 мА)

Тн – Температура наружного воздуха

В4(1, 2, 3, 4) – Подтверждение розжига горелки котла

S3(1, 2, 3, 4) – Сигнал горелки (НО) или сигнал разрешающей цепи (НЗ)

Аварийный останов – Команда аварийного останова котельной

Старт/Стоп – Внешняя кнопка Старт/Стоп

Т1-Т2(1, 2, 3, 4) – Запуск первой ступени (запрос на розжиг)

Т6-Т7-Т8(1, 2, 3, 4) – Запуск второй ступени или модуляция

Авария общая – Лампа сигнализации аварии
