ТРМ12 ПИД-регулятор с универсальным входом для задвижек
Цену уточняйте
- В наличии
Обновление линейки ТРМ12
В продажу поступил обновленный измеритель-регулятор ОВЕН ТРМ12 в корпусе Щ11.
Новый ОВЕН ТРМ12-Щ11 полностью повторяет функции выпускаемых ТРМ12 в корпусах Щ1, Щ2, Н, Д и имеет ряд преимуществ:
- Быстрые входы. Для унифицированных сигналов тока (0...5, 0...20, 4...20мА) и напряжения (0...1В, -50...+50мВ) период опроса входа составляет 0.1сек. Это позволяет использовать ТРМ12 для измерения высоко динамичных видов сигналов, например давления;
- Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаж\демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.;
- Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90...264В (номинал 220В), так и от источника постоянного напряжения 20...375В (номинал 24В).
Назначение терморегулятора ТРМ12
Терморегулятор ОВЕН ТРМ12 предназначен для автоматизации подачи теплоносителя в системе ГВС, газового и парового отопления, в теплообменники пастеризаторов, для управления газовыми горелками, управления положением золотника в холодильных машинах, а также в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом.
Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.
Главные преимущества нового ТРМ12
| Улучшенная помехоустойчивость | новый ТРМ12 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А |
| Повышенная надежность | наработка на отказ составляет 100 000 часов |
| Повышенная точность измерений | погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5) |
| Увеличенный межповерочный интервал | межповерочный интервал – 3 года |
| Увеличенный срок гарантии | гарантийный срок обслуживания нового ТРМ12 составляет 5 лет |
| Улучшенные показатели климатического исполнения | допустимый диапазон рабочих температур от –20 до +50 °С |
| Универсальный вход | прибор поддерживает все наиболее распространенные типы датчиков |
| Все необходимые типы выходных устройств | Р – э/м реле |
| Расширенный диапазон напряжений питания | 90...245 В частотой 47...63 Гц |
| Встроенный источник питания 24 В во всех модификациях нового ТРМ12 | для питания активных датчиков или других низковольтных цепей АСУ |
| Усовершенствованная математическая модель ПИД-регулятора | новый ПИД-алгоритм регулирования |
| Современный алгоритм автонастройки ПИД-регулятора | автонастройка как для системы «нагреватель/холодильник», так и для 3-х позиционной задвижки с управлением «больше/меньше» |
Основные функции прибора ОВЕН ТРМ12
- Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
- Управление электромеханическим приводом запорно-регулирующего (кзр) или трехходового клапана (ПИ-регулирование)
- ПИД-регулирование измеренной величины в системе «нагреватель–холодильник»
- Автонастройка ПИД-регулятора по современному эффективному алгоритму как для системы «нагреватель/ холодильник», так и для задвижки
- Импульсный источник питания 90...245 В 47...63 Гц
- Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
- Программирование кнопками на лицевой панели прибора
- Сохранение настроек при отключении питания
- Защита настроек от несанкционированных изменений
Технические характеристики
Питание
| Напряжение питания: | |
| переменного тока | ~90...245 В |
| постоянного тока (только для корпуса Щ11) | =20...375 В (номинальное 24 В) |
| Частота напряжения питания | 47...63 Гц |
| Потребляемая мощность | не более 7 ВА |
| Напряжение встроенного источника питания нормирующих преобразователей | 24 ± 2,4 В |
| Максимально допустимый ток источника питания | 80 мА |
Универсальные входы
| Количество универсальных входов | 1 |
| Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» |
| Время опроса входа: | |
| – для термопреобразователей сопротивления | не более 0,8 с |
| – для других датчиков | не более 0,4 с |
| Предел основной приведенной погрешности измерения: | |
| – для термоэлектрических преобразователей | ±0,5 % |
| – для других датчиков | ±0,25 % |
Выходные устройства
| Количество выходных устройств | 2 («больше», «меньше») |
| Типы выходных устройств | Р, К, С, Т (два ВУ одного типа) |
Корпус
| Габаритные размеры (мм) и степень защиты корпуса | |
| Щитовой Щ1 | 96×96×65, IP54* |
| Щитовой Щ2 | 96×48×100, IP54* |
| Щитовой Щ11 | 96×96×49, IP54* |
| Настенный Н | 130×105×65, IP44 |
| * со стороны передней панели | |
Условия эксплуатации
| Температура окружающего воздуха | –20...+50 °С |
| Атмосферное давление | 84...106,7 кПа |
| Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | 30...80 % |
Характеристики измерительных датчиков
| Код b1-0 | Тип датчика | Диапазон измерений | Разрешающая способность* |
| 01 | ТСМ (Cu50) W100=1.426 | –50...+200 °С | 0,1 °С |
| 09 | ТСМ (50М) W100=1.428 | –200...+200 °С | 0,1 °С |
| 07 | ТСП (Pt50) W100=1.385 | –200...+850 °С | 0,1 °С |
| 08 | ТСП (50П) W100=1.391 | –240...+1100 °С | 0,1 °С |
| 00 | ТСМ (Cu100) W100=1.426 | –50...+200 °С | 0,1 °С |
| 14 | ТСМ (100М) W100=1.428 | –200...+200 °С | 0,1 °С |
| 02 | ТСП (Pt100) W100=1.385 | –200...+850 °С | 0,1 °С |
| 03 | ТСП (100П) W100=1.391 | –240...+1100 °С | 0,1 °С |
| 29 | ТСН (100Н) W100=1.617 | –60...+180 °С | 0,1 °С |
| 30 | ТСМ (Cu500) W100=1.426 | –50...+200 °С | 0,1 °С |
| 31 | ТСМ (500М) W100=1.428 | –200...+200 °С | 0,1 °С |
| 32 | ТСП (Pt500) W100=1.385 | –200...+850 °С | 0,1 °С |
| 33 | ТСП (500П) W100=1.391 | –250...+1100 °С | 0,1 °С |
| 34 | ТСН (500Н) W100=1.617 | –60...+180 °С | 0,1 °С |
| 35 | ТСМ (Cu1000) W100=1.426 | –50...+200 °С | 0,1 °С |
| 36 | ТСМ (1000М) W100=1.428 | –200...+200 °С | 0,1 °С |
| 37 | ТСП (Pt1000) W100=1.385 | –200...+850 °С | 0,1 °С |
| 38 | ТСП (1000П) W100=1.391 | –250...+1100 °С | 0,1 °С |
| 39 | ТСН (1000Н) W100=1.617 | –60...+180 °С | 0,1 °С |
| 15 | ТСМ (53М) W100=1.426 (гр. 23) | –50...+200 °С | 0,1 °С |
| 04 | термопара ТХК (L) | –200...+800 °С | 0,1 °С |
| 20 | термопара ТЖК (J) | –200...+1200 °С | 0,1 °С |
| 19 | термопара ТНН (N) | –200...+1300 °С | 0,1 °С |
| 05 | термопара ТХА (K) | –200...+1360 °С | 0,1 °С |
| 17 | термопара ТПП (S) | –50...+1750 °C | 0,1 °С |
| 18 | термопара ТПП (R) | –50...+1750 °C | 0,1 °С |
| 16 | термопара ТПР (В) | +200...+1800 °C | 0,1 °С |
| 21 | термопара ТВР (А-1) | 0...+2500 °С | 0,1 °С |
| 22 | термопара ТВР (А-2) | 0...+1800 °C | 0,1 °С |
| 23 | термопара ТВР (А-3) | 0...+1800 °C | 0,1 °С |
| 24 | термопара ТМК (Т) | –200...+400 °C | 0,1 °С |
| 12 | ток 0...5 мА | 0...100 % | 0,1 % |
| 11 | ток 0...20 мA | 0...100 % | 0,1 % |
| 10 | ток 4...20 мА | 0...100 % | 0,1 % |
| 06 | напряжение –50...+50 мВ | 0...100 % | 0,1 % |
| 13 | напряжение 0...1 В | 0...100 % | 0,1 % |
| * При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С | |||
Характеристики выходных устройств
| Обозначение | Тип выходного устройства (ВУ) | Электрические характеристики |
| Р | электромагнитное реле | 4 А при 220 В 50 Гц, cos |
| К | транзисторная оптопара n–p–n типа | 400 мА при 60 В пост. тока |
| С | симисторная оптопара | 50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс) |
| Т | выход для управления твердотельным реле | выходное напряжение 4...6 В, |
> 0,4Функциональная схема прибора
Универсальный вход терморегулятора ОВЕН ТРМ12
Терморегулятор ТРМ12 имеет один универсальный вход для подключения измерительных датчиков:
- термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
- термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
- активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.
Все модификации прибора ОВЕН ТРМ12 имеют встроенный источник +24 В ± 10% для питания датчиков с унифицированным выходным сигналом или аналоговых выходных устройств.
Режимы работы регулятора ОВЕН ТРМ12
Регулятор имеет два режима работы:
- ПИ-регулятор для управления задвижками и трехходовыми клапанами;
- ПИД-регулятор для управления системой «нагреватель – холодильник».
Режим ПИ-регулятора для управления задвижками и трехходовыми клапанами
Терморегулятор ОВЕН ТРМ12 управляет электроприводом задвижки без учета ее положения. Прибор ТРМ12 вычисляет оптимальную для регулирования среднюю скорость перемещения задвижки и преобразует ее в длительность выходных импульсов.
Пример подключения управляющих цепей электропривода двигателя МЭО.
КМ1, КМ2 - катушки электромагнитных пускателей или промежуточные реле
На рисунке приведена схема подключения электропривода двигателя механизма исполнительного однооборотного (МЭО).
Реле 1 управляет контактами, открывающими МЭО, реле 2 – закрывающими его.
Режим ПИД-регулятора для управления системой «нагреватель–холодильник»
Данный режим используется, если для управления применяются два исполнительных устройства – «нагреватель» и «холодильник».
На выходе регулятора ОВЕН ТРМ12 вырабатывается сигнал, действие которого направлено на уменьшение отклонения текущего значения контролируемой величины от заданного. Затем выходной сигнал ПИД-регулятора преобразуется в длительность импульсов по принципу широтно-импульсной модуляции (ШИМ).
Период следования импульсов задается пользователем в диапазоне от 1 до 99 с, а их длительность пропорциональна величине выходного сигнала ПИД-регулятора.

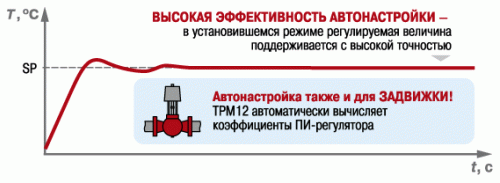

Автонастройка для системы «нагреватель/холодильник» и для задвижки
Как ПИД-регулятор, так и ПИ-регулятор имеют режим автонастройки, в процессе которого прибор самостоятельно определяет оптимальные для системы регулирования параметры:
- постоянную интегрирования;
- постоянную дифференцирования;
- полосу пропорциональности.
Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора разработан компанией ОВЕН совместно с ведущими российскими учеными.
При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования. Последующая несложная ручная подстройка позволяет свести к минимуму перерегулирование.
Выходные устройства прибора ОВЕН ТРМ12
В терморегулятор ОВЕН ТРМ12 устанавливаются два однотипных дискретных выходных устройства ВУ1 и ВУ2:
- э/м реле 4 А;
- транзисторные оптопары;
- однофазные оптосимисторы;
- выходы для управления твердотельным реле.
Тип выходных устройств, установленных в приборе, выбирается пользователем при заказе.

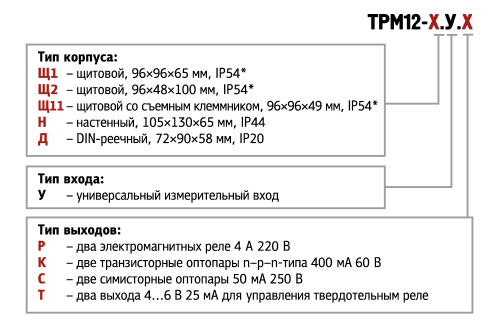

Модификации
Схемы подключения

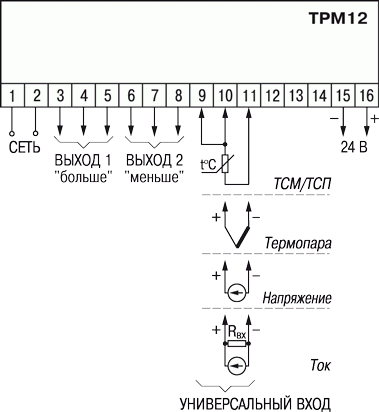

Общая схема подключения ТРМ12
Схемы подключения выходных устройств
Комплектность
Для ТРМХ-Д.У.ХХ (в корпусе на Дин-рейку)
- Прибор ТРМХ-Д.У.ХХ
- Резистор С2-29В 50 Ом 0,1% 125ppm/°C
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Комплект резисторов (поставляется по отдельному заказу) 50 ОМ, 10 шт.
- Комплект резисторов (поставляется по отдельному заказу) 50 ОМ, 50 шт.
- Методика поверки (по требованию заказчика)
Для ТРМХ-Х.У.ХХ (в корпусах 4 типов: настенном Н, щитовых Щ1, Щ2 и Щ11)
- Прибор ТРМХ-Х.У.ХХ
- Комплект крепежных элементов
- Резистор С2-29В 50 Ом 0,1% 125ppm/°C
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Комплект резисторов (поставляется по отдельному заказу) 50 ОМ, 10 шт.
- Комплект резисторов (поставляется по отдельному заказу) 50 ОМ, 50 шт.
- Методика поверки (по требованию заказчика)
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
