Назначение ПИД-регулятора ОВЕН ТРМ210

ОВЕН ТРМ210 – ПИД-регулятор температуры, давления или других физических величин, предназначен для точного поддержания заданных параметров в различных технологических процессах. Используется в составе сложного технологического оборудования: экструдеров, термопластавтоматов, печей, упаковочного, полиграфического, вакуум-формовочного оборудования и т.п.

Класс точности регулятора 0,5/0,25.

Прибор выпускается в 4-х типах корпусов: настенном Н, щитовых Щ1, Щ2 и новом эргономичном корпусе Н2

Функциональные возможности ПИД - регулятора ОВЕН ТРМ210

  • Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.
  • ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»
  • Автонастройка ПИД-регулятора по современному эффективному алгоритму
  • Дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства, подключенного к дополнительному входу 2
  • Сигнализация об аварийной ситуации двух типов:
    • о выходе регулируемой величины за заданные пределы
    • об обрыве в цепи регулирования (LBA).
  • Регулирование мощности (например, для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4...20 мА
  • Бесконтактное управление нагрузкой через внешнее твердотельное реле
  • ДВА ВЫХОДА в любых комбинациях: электромагнитное реле, оптосимистор, оптотранзистор, «токовая петля» 4...20 мА, унифицированное напряжение 0..10 В, специализированный выход для управления внешним твердотельным реле
  • Встроенный интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU)
  • Конфигурирование на ПК или с передней панели прибора
  • Уровни защиты параметров для разных групп специалистов

Вы можете скачать бесплатно ПО для прибора ОВЕН ТРМ210: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL



Технические характеристики


Питание

Напряжение питания

90...245 В переменного тока

Частота напряжения питания

47...63 Гц

Универсальный вход 1

Типы входных датчиков и сигналов

см. таблицу «Характеристики измерительных датчиков»

Время опроса входа

1 с

Входное сопротивление при подключении источника сигнала

– тока

100 Ом ± 0,1 % (при подключении внешнего резистора)

– напряжения

не менее 100 кОм

Предел допустимой основной погрешности измерения входного параметра

– для термометров сопротивления

±0,25 %

– для отальных видов сигналов

±0,5 %

Дополнительный вход 2

Сопротивление внешнего ключа:

– в состоянии «замкнуто»

0...1 кОм

– в состоянии «разомкнуто»

более 100 кОм

Выходы

Количество выходных устройств

2

Интерфейс связи

Тип интерфейса

RS-485

Скорость передачи данных

2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с

Протокол передачи данных

ОВЕН, Modbus RTU, Modbus ASCII

Корпус

Габаритные размеры и степень защиты корпуса

Щитовой Щ1

96×96×70 мм, IP54*

Щитовой Щ2

96×48×100 мм, IP54*

Настенный Н

130×105×65 мм, IP44

Настенный Н2

150×105×35мм, IP20

* со стороны передней панели

Характеристики выходных устройств

Обозначение

Тип выходного устройства (ВУ)

Электрические характеристики

Р

электромагнитное реле

1 А (ПИД-регулирование)
8 А (сигнализация)
при 220 В 50...60 Гц, cos > 0,4 или 30 В пост. тока

К

транзисторная оптопара структуры n–p–n типа

200 мА при 50 В пост. тока

С

симисторная оптопара

50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)

И

цифроаналоговый преобразователь «параметр–ток 4...20 мА»

нагрузка 0...1000 Ом, напряжение питания 10...30 В пост. тока

У

цифроаналоговый преобразователь «параметр–напряжение 0...10 В»

нагрузка не менее 2 кОм, напряжение питания 15...32 В

Т

выход для управления
твердотельным реле

выходное напряжение 4...6 В
максимальный выходной ток 50 мА

Характеристики измерительных датчиков

Код in-t

Тип датчика

Диапазон измерений

r385

ТСП50 W100 = 1.385

–200...+750 °С

r.385

ТСП100 W100 = 1.385 (Pt 100)

–200...+750 °С

r391

ТСП50 W100 = 1.391

–200...+750 °С

r.391

ТСП100 W100 = 1.391

–200...+750 °С

r-21

ТСП гр. 21 (R0=46 Oм, W100 = 1.391)

–200...+750 °С

r426

ТСМ50 W100 = 1.426

–50...+200 °С

r.426

ТСМ100 W100 = 1.426

–50...+200 °С

r-23

ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)

–50...+200 °С

r428

ТСМ50 W100 = 1.428

–190...+200 °С

r.428

ТСМ100 W100 = 1.428

–190...+200 °С

E_A1

термопара ТВР (А-1)

0...+2500 °С

E_A2

термопара ТВР (А-2)

0...+1800 °C

E_A3

термопара ТВР (А-3)

0...+1800 °C

E_ _b

термопара ТПР (В)

+200...+1800 °C

E_ _J

термопара ТЖК (J)

–200...+1200 °С

E_ _K

термопара ТХА (K)

–200...+1300 °С

E_ _L

термопара ТХК (L)

–200...+800 °С

E_ _n

термопара ТНН (N)

–200...+1300 °С

E_ _r

термопара ТПП (R)

0...+1750 °C

E_ _S

термопара ТПП (S)

0...+1750 °C

E_ _t

термопара ТМК (Т)

–200...+400 °C

i 0_5

ток 0...5 мА

0...100 %

i 0.20

ток 0...20 мA

0...100 %

i 4.20

ток 4...20 мА

0...100 %

U-50

напряжение –50...+50 мВ

0...100 %

U0_1

напряжение 0...1 В

0...100 %

Условия эксплуатации

Температура воздуха, окружающего корпус прибора

+1...+50 °C

Атмосферное давление

86...106,7 кПа

Относительная влажность воздуха (при 35 °C)

30...80 %



Функциональная схема прибора


Функциональная схема ТРМ210

Универсальный измерительный вход

Терморегулятор ОВЕН ТРМ210 имеет один универсальный вход (вход 1) для подключения датчиков следующих типов:

  • термопреобразователей соротивления ТСМ 50М/100М, ТСП 50П/100П, ТСМ гр.23, ТСП гр.21, Pt100;
  • термопар ТХК(L), TXA(К), THH(N), ТЖК(J), ТПП(S), ТПП(R), ТПР(В), ТМК(Т), ТВР (А-1, А-2, А-3);
  • датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА и напряжения 0...1 В, –50...+50 мВ.

Дополнительный вход для дистанционного управления

К дополнительному входу (вход 2) ТРМ210 можно подключить внешний ключ для дистанционного пуска/остановки регулирования.

Цифровая фильтрация и коррекция входного сигнала

ОВЕН ТРМ210 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика («сдвиг», «наклон»).

Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.

ПИД-регулятор

Прибор ОВЕН ТРМ210 осуществляет ПИД-регулирование измеренной величины, управляя «нагревателем» или «холодильником». Настройка коэффициентов ПИД-регулятора на объекте осуществляется автоматически (автонастройка).

Терморегулятор ОВЕН ТРМ210 управляет нагрузкой одним из двух методов:

  • импульсным (если выход ПИД-регулятора – э/м реле, транзисторная оптопара, симисторная оптопара, выход для управления внешним твердотельным реле);
  • аналоговым (если выход ПИД-регулятора – ЦАП 4...20 мА или 0...10 В).

Аварийная сигнализация о выходе регулируемой величины за заданные пределы

Терморегулятор ОВЕН ТРМ210 контролирует нахождение регулируемой величины в заданных пределах. Прибор выдает аварийный сигнал в одном из следующих случаев, когда значение измеренной величины:

  1. выходит за заданный диапазон;
  2. превышает уставку регулятора на заданную величину;
  3. меньше уставки регулятора на заданную величину;
  4. находится в заданном диапазоне;
  5. аналог. п. 1 с блокировкой 1-го срабатывания;
  6. аналог. п. 2 с блокировкой 1-го срабатывания;
  7. аналог. п. 3 с блокировкой 1-го срабатывания;
  8. превышает заданную величину по абсолютному значению;
  9. меньше заданной величины по абсолютному значению;
  10. аналог. п. 8 с блокировкой 1-го срабатывания;
  11. аналог. п. 9 с блокировкой 1-го срабатывания.

Тип аварийной сигнализации задается пользователем.

Сигнализация об обрыве контура регулирования (LBA)

Эта функция позволяет определить аварию в контуре регулирования. Прибор контролирует скорость регулируемой величины и выдает сигнал, если при подаче максимального управляющего воздействия измеряемое значение регулируемой величины не меняется в течение определенного времени.

Выходные устройства прибора ТРМ210

В приборе устанавливаются два выходных устройства (ВУ).

Выходное устройство ПИД-регулятора (ВУ1) может быть следующих типов:

  • э/м реле;
  • транзисторная оптопара;
  • симисторная оптопара;
  • выход для управления внешним твердотельным реле;
  • цифроаналоговый преобразователь "параметр – ток 4...20 мА";
  • цифроаналоговый преобразователь "параметр – напряжение 0...10 В".

ВУ2 может быть:

  • ключевым (э/м реле, транзисторная оптопара, симисторная оптопара, выход для управления внешним твердотельным реле) для подключения внешнего устройства сигнализации или блокировки оборудования;
  • аналоговым (ЦАП 4...20 мА) для подключения регистрирующего устройства.

Интерфейс RS-485

В ТРМ210 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН.

Интерфейс RS-485 позволяет:

  • конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
  • передавать в сеть текущие значения измеренной величины и выходной мощности регулятора, а также любых программируемых параметров.

Подключение ТРМ210 к ПК производится через адаптер ОВЕН АС3-М или АС4.

При интеграции ТРМ210 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.

Компания ОВЕН бесплатно предоставляет для ТРМ210:

  • драйвер для Trace Mode;
  • OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
  • библиотеки WIN DLL для быстрого написания драйверов.

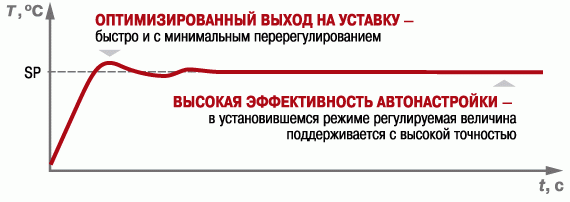

Режим автонастройки ТРМ210

Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора: разработан компанией ОВЕН совместно с ведущими российскими учеными

При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования, а также постоянную времени цифрового фильтра и период следования управляющих импульсов.



Модификации


Модификации ОВЕН ТРМ210



Элементы управления


Элементы управления и индикации ТРМ210

Два цифровых индикатора в режиме РАБОТА отображают:
верхний индикатор – текущее значение регулируемой величины,
нижний индикатор – значение ее уставки.
В режиме ПРОГРАММИРОВАНИЕ цифровые индикаторы отображают название и значение программируемого параметра.

Функции кнопок

Элементы управления ТРМ210 Элементы управления ТРМ210

Кнопками с изображением стрелок можно корректировать значение уставки непосредственно в процессе работы (если снята защита от изменения уставки)

Элементы управления ТРМ210

– вход в МЕНЮ программирования;
– вход в нужную группу параметров;
– циклическое пролистывание параметров в группе (при каждом нажатии кнопки значение текущего параметра записывается в память)

Элементы управления ТРМ210 Элементы управления ТРМ210

Переход между пунктами МЕНЮ

Элементы управления ТРМ210

Увеличение значения параметра

Элементы управления ТРМ210

Уменьшение значения параметра

Элементы управления ТРМ210 Элементы управления ТРМ210 Элементы управления ТРМ210

В некоторые группы параметров можно попасть только через пароль, который набирается после одновременного нажатия этих трех кнопок

Светодиоды показывают состояние, в котором находится прибор

Элемент индикации ТРМ210 «СТОП»

Регулятор остановлен

Элемент индикации ТРМ210 «АН»

Идет автонастройка

Элемент индикации ТРМ210 «РУЧ»

Прибор находится в режиме ручного управления

Элемент индикации ТРМ210 «RS»

Прибор осуществляет обмен данными с сетью RS 485

Элемент индикации ТРМ210 «К1»

Включено ВУ1

Элемент индикации ТРМ210 «К2»

Включено ВУ2

Элемент индикации ТРМ210 «AL»

Регулируемая величина выходит за заданные пределы

Элемент индикации ТРМ210 «LBA»

Обнаружен обрыв в цепи регулирования











Комплектность


  1. Прибор ТРМ210
  2. Комплект крепежных элементов
  3. Паспорт и гарантийный талон
  4. Руководство по эксплуатации
  5. Комплект резисторов (поставляется по отдельному заказу) 100 ОМ, 10 шт.
  6. Комплект резисторов (поставляется по отдельному заказу) 100 ОМ, 50 шт.
  7. Методика поверки (по требованию заказчика)

Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.







Информация для заказа
  • Цена: 139,33 руб.
