Назначение ПИД – регулятора ОВЕН ТРМ101
ПИД-регулятор температуры, давления или других физических величин в различных технологических процессах ОВЕН ТРМ101 предназначен для точного поддержания заданных параметров. Используется в составе сложного технологического оборудования: экструдеров, термопластавтоматов, печей, упаковочного, полиграфического, вакуум-формовочного оборудования и т. п.
Класс точности регулятора 0,5.
ПИД-регулятор температуры, давления и др. выпускается в щитовом корпусе типа Щ5, степень защиты IP54 со стороны передней панели.
Функциональные возможности ПИД-регулятора ОВЕН ТРМ101
- Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.
- ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»
- Автонастройка ПИД-регулятора по современному эффективному алгоритму
- Дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства, подключенного к дополнительному входу 2
- Сигнализация о возникновении аварийной ситуации двух типов:
- о выходе регулируемой величины за заданные пределы
- об обрыве в цепи регулирования (LBA)
- Регулирование мощности (например, для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4...20 мА
- Бесконтактное управление нагрузкой через внешнее твердотельное реле
- Встроенный интерфейс RS-485 (протокол ОВЕН)
- Конфигурирование ПИД-регулятора температуры, давления и др. величин осуществляется на ПК или с передней панели прибора
- Уровни защиты параметров для разных групп специалистов
- Два выхода в любых комбинациях: электромагнитное реле, оптосимистор, оптотранзистор, «токовая петля» 4...20 мА, унифицированное напряжение 0..10 В, специализированный выход для подключения твердотельного реле
Функциональную схему регулятора можно посмотреть здесь, возможные схемы подключения регулятора здесь. В комплект поставки пид-регулятора бесплатно входит: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL
Технические характеристики
Питание
Напряжение питания | 90...245 В частотой 47...63 Гц |
Универсальный вход 1
Предел допустимой основной погрешности измерения входного параметра | ±0,5 % |
Входное сопротивление при подключении источника сигнала: | |
– тока | 100 Ом ± 0,1 % |
– напряжения | не менее 100 кОм |
Дополнительный вход 2
Сопротивление внешнего ключа: | |
– в состоянии «замкнуто» | 0...1 кОм |
– в состоянии «разомкнуто» | более 100 кОм |
Выходы
Количество выходных устройств | 2 |
Интерфейс связи
Тип интерфейса | RS-485 |
Скорость передачи данных | 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с |
Корпус
Тип корпуса и его габаритные размеры (без элементов крепления) | щитовой Щ5, 48×48×102 мм |
Степень защиты корпуса | IP54 (со стороны передней панели) |
Характеристики выходных устройств
Обозначение | Тип выходного устройства (ВУ) | Электрические характеристики |
Р | электромагнитное реле | 1 А (ПИД-регулирование) |
К | транзисторная оптопара структуры n–p–n типа | 200 мА при 50 В пост. тока |
С | симисторная оптопара | 50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс) |
И | цифроаналоговый преобразователь «параметр–ток 4...20 мА» | нагрузка 0...1000 Ом, напряжение питания 10...30 В пост. тока |
У | цифроаналоговый преобразователь «параметр–напряжение 0...10 В» | нагрузка не менее 2 кОм, напряжение питания 15...32 В |
Т | выход для управления | выходное напряжение 4...6 В |
Характеристики измерительных датчиков
Код in-t | Тип датчика | Диапазон измерений |
r385 | ТСП50 W100 = 1.385 | –200...+750 °С |
r.385 | ТСП100 W100 = 1.385 (Pt 100) | –200...+750 °С |
r391 | ТСП50 W100 = 1.391 | –200...+750 °С |
r.391 | ТСП100 W100 = 1.391 | –200...+750 °С |
r-21 | ТСП гр. 21 (R0=46 Oм, W100 = 1.391) | –200...+750 °С |
r426 | ТСМ50 W100 = 1.426 | –50...+200 °С |
r.426 | ТСМ100 W100 = 1.426 | –50...+200 °С |
r-23 | ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) | –50...+200 °С |
r428 | ТСМ50 W100 = 1.428 | –190...+200 °С |
r.428 | ТСМ100 W100 = 1.428 | –190...+200 °С |
E_A1 | термопара ТВР (А-1) | 0...+2500 °С |
E_A2 | термопара ТВР (А-2) | 0...+1800 °C |
E_A3 | термопара ТВР (А-3) | 0...+1800 °C |
E_ _b | термопара ТПР (В) | +200...+1800 °C |
E_ _J | термопара ТЖК (J) | –200...+1200 °С |
E_ _K | термопара ТХА (K) | –200...+1300 °С |
E_ _L | термопара ТХК (L) | –200...+800 °С |
E_ _n | термопара ТНН (N) | –200...+1300 °С |
E_ _r | термопара ТПП (R) | 0...+1750 °C |
E_ _S | термопара ТПП (S) | 0...+1750 °C |
E_ _t | термопара ТМК (Т) | –200...+400 °C |
i 0_5 | ток 0...5 мА | 0...100 % |
i 0.20 | ток 0...20 мA | 0...100 % |
i 4.20 | ток 4...20 мА | 0...100 % |
U-50 | напряжение –50...+50 мВ | 0...100 % |
U0_1 | напряжение 0...1 В | 0...100 % |
Условия эксплуатации
Температура воздуха, окружающего корпус прибора | +1...+50 °C |
Атмосферное давление | 86...106,7 кПа |
Относительная влажность воздуха (при 35 °C) | 30...85 % |
Функциональная схема прибора
Универсальный измерительный вход
Терморегулятор ОВЕН ТРМ101 имеет один универсальный вход (вход 1) для подключения датчиков следующих типов:
- термопреобразователей соротивления ТСМ 50М/100М, ТСП 50П/100П, ТСМ гр.23, ТСП гр.21, Pt100;
- термопар ТХК(L), TXA(К), THH(N), ТЖК(J), ТПП(S), ТПП(R), ТПР(В), ТМК(Т), ТВР (А-1, А-2, А-3);
- датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА и напряжения 0...1 В, –50...+50 мВ.
Дополнительный вход для дистанционного управления
К дополнительному входу (вход 2) ТРМ101 можно подключить внешний ключ для дистанционного пуска/остановки регулирования.
Цифровая фильтрация и коррекция входного сигнала
ОВЕН ТРМ101 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика ("сдвиг", "наклон").
Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.
ПИД-регулятор
Прибор ОВЕН ТРМ101 осуществляет ПИД-регулирование измеренной величины, управляя "нагревателем" или "холодильником". Настройка коэффициентов ПИД-регулятора на объекте осуществляется автоматически (автонастройка).
Терморегулятор ОВЕН ТРМ101 управляет нагрузкой одним из двух методов:
- импульсным (если выход ПИД-регулятора – э/м реле, транзисторная оптопара, симисторная оптопара, выход для управления внешним твердотельным реле);
- аналоговым (если выход ПИД-регулятора – ЦАП 4...20 мА или 0...10 В).
Аварийная сигнализация о выходе регулируемой величины за заданные пределы
Терморегулятор ОВЕН ТРМ101 контролирует нахождение регулируемой величины в заданных пределах. Прибор выдает аварийный сигнал в одном из следующих случаев, когда значение измеренной величины:
- выходит за заданный диапазон;
- превышает уставку регулятора на заданную величину;
- меньше уставки регулятора на заданную величину;
- находится в заданном диапазоне;
- аналог. п. 1 с блокировкой 1-го срабатывания;
- аналог. п. 2 с блокировкой 1-го срабатывания;
- аналог. п. 3 с блокировкой 1-го срабатывания;
- превышает заданную величину по абсолютному значению;
- меньше заданной величины по абсолютному значению;
- аналог. п. 8 с блокировкой 1-го срабатывания;
- аналог. п. 9 с блокировкой 1-го срабатывания.
Тип аварийной сигнализации задается пользователем.
Сигнализация об обрыве контура регулирования (LBA)
Эта функция позволяет определить аварию в контуре регулирования. Прибор контролирует скорость регулируемой величины и выдает сигнал, если при подаче максимального управляющего воздействия измеряемое значение регулируемой величины не меняется в течение определенного времени.
Выходные устройства прибора ТРМ101
В приборе устанавливаются два выходных устройства (ВУ).
Выходное устройство ПИД-регулятора (ВУ1) может быть следующих типов:
- э/м реле;
- транзисторная оптопара;
- симисторная оптопара;
- выход для управления внешним твердотельным реле;
- цифроаналоговый преобразователь "параметр – ток 4...20 мА";
- цифроаналоговый преобразователь "параметр – напряжение 0...10 В".
ВУ2 может быть:
- ключевым (э/м реле, транзисторная оптопара, симисторная оптопара, выход для управления внешним твердотельным реле) для подключения внешнего устройства сигнализации или блокировки оборудования;
- аналоговым (ЦАП 4...20 мА) для подключения регистрирующего устройства.
Интерфейс RS-485
В ТРМ101 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН.
Интерфейс RS-485 позволяет:
- конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
- передавать в сеть текущие значения измеренной величины и выходной мощности регулятора, а также любых программируемых параметров.
Подключение ТРМ101 к ПК производится через адаптер ОВЕН АС3-М или АС4.
При интеграции ТРМ101 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.
Компания ОВЕН бесплатно предоставляет для ТРМ101:
- драйвер для Trace Mode;
- OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
- библиотеки WIN DLL для быстрого написания драйверов.

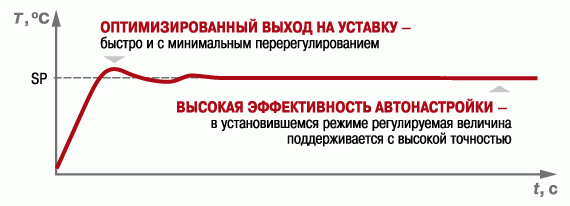

Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора: разработан компанией ОВЕН совместно с ведущими российскими учеными
При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования, а также постоянную времени цифрового фильтра и период следования управляющих импульсов.
Модификации
Элементы управления
Верхний цифровой индикатор красного цвета в режиме РАБОТА отображает текущее значение измеряемой величины, при программировании – название параметра.
Нижний цифровой индикатор зеленого цвета отображает значение параметра при программировании.
Функции кнопок при программировании
| для входа в МЕНЮ параметров, далее – в нужную группу параметров и для циклического пролистывания параметров в группе (при этом значение текущего параметра при каждом нажатии кнопки записывается в память). |
![]() ![]() | служат для перехода между пунктами МЕНЮ параметров; |
![]() | увеличивает значение параметра |
![]() | уменьшает значение параметра |
![]() ![]() ![]() | Одновременное нажатие кнопок - доступ к набору кода для входа в группу защищенных параметров |
Светодиоды показывают состояние, в котором находится прибор
«СТОП» | регулятор остановлен |
«АН» | идет автонастройка |
«РУЧ» | прибор находится в режиме ручного управления |
«RS» | прибор осуществляет обмен данными с сетью RS 485 |
«К1» | включено ВУ1 |
«К2» | включено ВУ2 |
«AL» | регулируемая величина выходит за заданные пределы; |
«LBA» | обнаружен обрыв в цепи регулирования. |
Схемы подключения

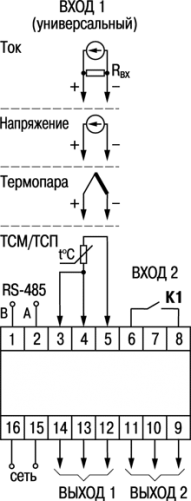

Общая схема подключения ТРМ101
Схемы подключения выходного устройства 1 (ВУ1)
Схемы подключения выходного устройства 2 (ВУ2)
Комплектность
- Прибор ТРМ101
- Комплект крепежных элементов
- Паспорт и руководство по эксплуатации
- Гарантийный талон
Основные | |
---|---|
Производитель | ОВЕН |
Страна производитель | Россия |
Пользовательские характеристики | |
Состояние | Новое |
Тип | ТРМ101 ПИД-регулятор с универсальным входом в корпусе 48×48мм |
