Обновление линейки ТРМ10

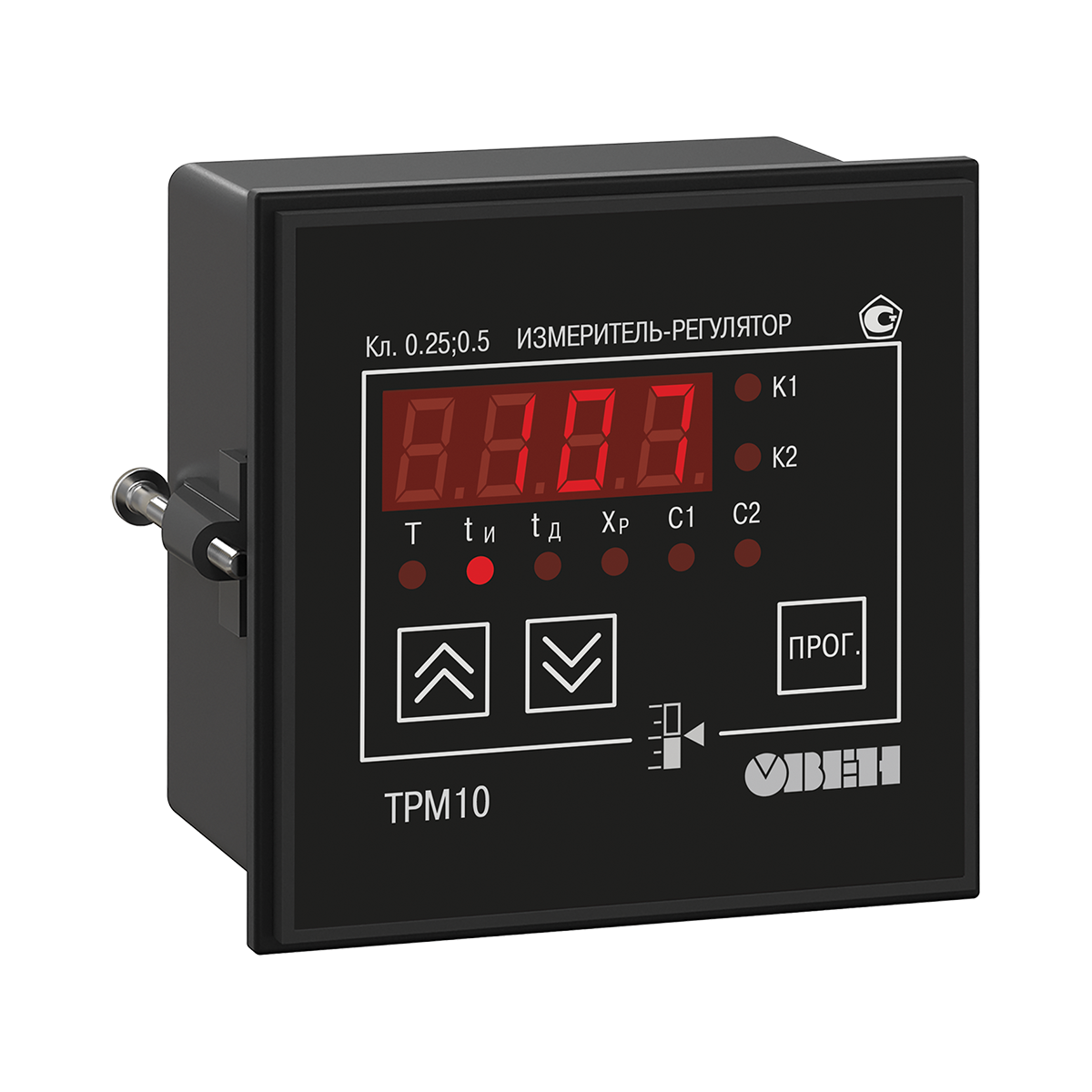

В продажу поступил обновленный измеритель-регулятор ОВЕН ТРМ10 в корпусе Щ11.
Новый ОВЕН ТРМ10-Щ11 полностью повторяет функции выпускаемых ТРМ10 в корпусах Щ1, Щ2, Н, Д и имеет ряд преимуществ:
- Быстрые входы. Для унифицированных сигналов тока (0...5, 0...20, 4...20 мА) и напряжения (0...1В, -50...+50 мВ) период опроса входа составляет 0.1 сек. Это позволяет использовать ТРМ10 для измерения высоко динамичных видов сигналов, например давления;
- Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаж\демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.;
- Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90...264В (номинал 220В), так и от источника постоянного напряжения 20...375В (номинал 24В).
Назначение ПИД-регулятора ТРМ10
Терморегулятор ОВЕН ТРМ10 предназначен для измерения температуры или другой физической величины (веса, давления, влажности и т. п.), импульсного или аналогового управления нагрузкой по пропорционально-интегрально-дифференциальному (ПИД) закону, а также для формирования дополнительного сигнала, который может быть использован для сигнализации о выходе параметра за установленные границы или для двухпозиционного регулирования.
Прибор ОВЕН ТРМ10 рекомендуется применять для управления объектами, обладающими повышенной инерционностью, где обычное двухпозиционное регулирование не обеспечивает необходимую точность. При использовании в качестве терморегулятора ОВЕН ТРМ10 может управлять как процессом нагрева, так и процессом охлаждения объекта.
Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.
Главные преимущества нового ПИД-регулятор ТРМ10
Улучшенная помехоустойчивость | новый ПИД-регулятор ТРМ10 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А |
Повышенная надежность | наработка на отказ составляет 100 000 часов |
Повышенная точность измерений | погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5) |
Увеличенный межповерочный интервал | межповерочный интервал – 3 года |
Увеличенный срок гарантии | гарантийный срок обслуживания нового ТРМ10 составляет 5 лет |
Улучшенные показатели климатического исполнения | допустимый диапазон рабочих температур от –20 до +50 °С |
Универсальный вход | прибор поддерживает все наиболее распространенные типы датчиков |
Все возможные типы выходных устройств | Р – э/м реле |
Расширенный диапазон напряжений питания | 90...245 В частотой 47...63 Гц |
Встроенный источник питания 24 В во всех модификациях нового ПИД-регулятора ТРМ10 | для питания активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ |
Усовершенствованная математическая модель ПИД-регулятора | новый ПИД-алгоритм регулирования |
Современный алгоритм автонастройки ПИД-регулятора | высокая эффективность автонастройки |
Основные функции ПИД-регулятора ОВЕН ТРМ10
- Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
- ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»
- Автонастройка ПИД-регулятора по современному эффективному алгоритму
- Дополнительный выход для сигнализации о выходе регулируемой величины за установленные границы (или для двухпозиционного регулирования)
- Регулирование мощности (например, для управления инфракрасной лампой) в модификации с аналоговым выходом 4...20 мА, совместно с прибором ОВЕН БУСТ
- Возможность управления трехфазной нагрузкой
- Выходной сигнал тока 4...20 мА для регистрации измеренной величины (модиф. по типу выхода И)
- Возможность управления трехфазной нагрузкой (модиф. по типу выхода С3)
- Импульсный источник питания 90...245 В 47...63 Гц
- Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
- Программирование кнопками на лицевой панели прибора
- Сохранение настроек при отключении питания
- Защита настроек от несанкционированных изменений
Технические характеристики
Питание
Напряжение питания: | |
переменного тока | ~90...245 В |
постоянного тока (только для корпуса Щ11) | =20...375 В (номинальное 24 В) |
Частота напряжения питания | 47...63 Гц |
Потребляемая мощность | не более 7 ВА |
Напряжение встроенного источника питания нормирующих преобразователей | 24 ± 2,4 В |
Максимально допустимый ток источника питания | 80 мА |
Универсальные входы
Количество универсальных входов | 1 |
Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» |
Время опроса входа: |
|
– для термопреобразователей сопротивления | не более 0,8 с |
– для других датчиков | не более 0,4 с |
Предел основной приведенной погрешности измерения: |
|
– для термоэлектрических преобразователей | ±0,5 % |
– для других датчиков | ±0,25 % |
Выходные устройства
Количество выходных устройств | 2 |
Типы выходных устройств: | |
– ПИД-регулятора (ВУ1) | Р, К, С, С3, Т, И, У |
– двухпозиционного регулятора (ВУ2) | Р, К, С, Т |
Корпус
Габаритные размеры (мм) и степень защиты корпуса | |
Щитовой Щ1 | 96×96×65, IP54* |
Щитовой Щ2 | 96×48×100, IP54* |
Щитовой Щ11 | 96×96×49, IP54* |
Настенный Н | 130×105×65, IP44 |
* со стороны передней панели |
Условия эксплуатации
Температура окружающего воздуха | –20...+50 °С |
Атмосферное давление | 84...106,7 кПа |
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | 30...80 % |
Характеристики измерительных датчиков
Код b1-0 | Тип датчика | Диапазон измерений | Разрешающая способность* |
01 | ТСМ (Cu50) W100=1.426 | –50...+200 °С | 0,1 °С |
09 | ТСМ (50М) W100=1.428 | –200...+200 °С | 0,1 °С |
07 | ТСП (Pt50) W100=1.385 | –200...+850 °С | 0,1 °С |
08 | ТСП (50П) W100=1.391 | –240...+1100 °С | 0,1 °С |
00 | ТСМ (Cu100) W100=1.426 | –50...+200 °С | 0,1 °С |
14 | ТСМ (100М) W100=1.428 | –200...+200 °С | 0,1 °С |
02 | ТСП (Pt100) W100=1.385 | –200...+850 °С | 0,1 °С |
03 | ТСП (100П) W100=1.391 | –240...+1100 °С | 0,1 °С |
29 | ТСН (100Н) W100=1.617 | –60...+180 °С | 0,1 °С |
30 | ТСМ (Cu500) W100=1.426 | –50...+200 °С | 0,1 °С |
31 | ТСМ (500М) W100=1.428 | –200...+200 °С | 0,1 °С |
32 | ТСП (Pt500) W100=1.385 | –200...+850 °С | 0,1 °С |
33 | ТСП (500П) W100=1.391 | –250...+1100 °С | 0,1 °С |
34 | ТСН (500Н) W100=1.617 | –60...+180 °С | 0,1 °С |
35 | ТСМ (Cu1000) W100=1.426 | –50...+200 °С | 0,1 °С |
36 | ТСМ (1000М) W100=1.428 | –200...+200 °С | 0,1 °С |
37 | ТСП (Pt1000) W100=1.385 | –200...+850 °С | 0,1 °С |
38 | ТСП (1000П) W100=1.391 | –250...+1100 °С | 0,1 °С |
39 | ТСН (1000Н) W100=1.617 | –60...+180 °С | 0,1 °С |
15 | ТСМ (53М) W100=1.426 (гр. 23) | –50...+200 °С | 0,1 °С |
04 | термопара ТХК (L) | –200...+800 °С | 0,1 °С |
20 | термопара ТЖК (J) | –200...+1200 °С | 0,1 °С |
19 | термопара ТНН (N) | –200...+1300 °С | 0,1 °С |
05 | термопара ТХА (K) | –200...+1360 °С | 0,1 °С |
17 | термопара ТПП (S) | –50...+1750 °C | 0,1 °С |
18 | термопара ТПП (R) | –50...+1750 °C | 0,1 °С |
16 | термопара ТПР (В) | +200...+1800 °C | 0,1 °С |
21 | термопара ТВР (А-1) | 0...+2500 °С | 0,1 °С |
22 | термопара ТВР (А-2) | 0...+1800 °C | 0,1 °С |
23 | термопара ТВР (А-3) | 0...+1800 °C | 0,1 °С |
24 | термопара ТМК (Т) | –200...+400 °C | 0,1 °С |
12 | ток 0...5 мА | 0...100 % | 0,1 % |
11 | ток 0...20 мA | 0...100 % | 0,1 % |
10 | ток 4...20 мА | 0...100 % | 0,1 % |
06 | напряжение –50...+50 мВ | 0...100 % | 0,1 % |
13 | напряжение 0...1 В | 0...100 % | 0,1 % |
* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С |
Характеристики выходных устройств
Обозначение | Тип выходного устройства (ВУ) | Электрические характеристики |
Р | электромагнитное реле | ВУ1 (ПИД-регулирование) – 4 А |
К | транзисторная оптопара n–p–n типа | 400 мА при 60 В пост. тока |
С | симисторная оптопара | 50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс) |
С3 | три симисторные оптопары для управления трехфазной нагрузкой | 50 мА на каждую оптопару при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс) |
И | цифроаналоговый преобразователь «параметр–ток 4...20 мА» | нагрузка 100...800 Ом, |
У | цифроаналоговый преобразователь «параметр–напряжение 0...10 В» | нагрузка не менее 2 кОм, |
Т | выход для управления твердотельным реле | выходное напряжение 4...6 В, |
Функциональная схема прибора
Универсальный вход терморегулятора ОВЕН ТРМ10
Терморегулятор ТРМ10 имеет один универсальный вход для подключения измерительных датчиков:
- термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
- термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
- активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.
Все модификации прибора ОВЕН ТРМ10 имеют встроенный источник +24 В ± 10% для питания датчиков с унифицированным выходным сигналом или аналоговых выходных устройств.
ПИД-регулятор прибора ОВЕН ТРМ10
ПИД-регулятор управляет нагрузкой одним из двух методов:
- импульсным, если ВУ1 – дискретного типа (Р, К, С, Т);
- аналоговым, если ВУ1 – ЦАП с выходным сигналом тока/напряжения (И, У).
Ток 4...20 мА на выходе позволяет при использовании ОВЕН ТРМ10 вместе с блоком ОВЕН БУСТ преобразовывать выходной сигнал в импульсы типа ФИМ и применять прибор для регулирования мощности, например, для управления инфракрасной лампой.
Период следования импульсов задается пользователем в диапазоне от 1 до 99 с, а их длительность пропорциональна величине выходного сигнала ПИД-регулятора.

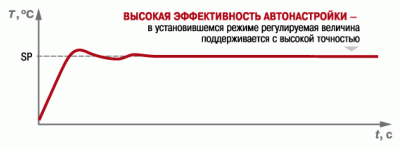

Автонастройка ПИД-регулятора
ПИД-регулятор имеет режим автонастройки, в процессе которого он самостоятельно определяет оптимальные для системы регулирования параметры:
- постоянную интегрирования;
- постоянную дифференцирования;
- полосу пропорциональности.
Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора разработан компанией ОВЕН совместно с ведущими российскими учеными.
При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования. Последующая несложная ручная подстройка позволяет свести к минимуму перерегулирование.
Сигнализация или двухпозиционное регулирование
Двухпозиционный регулятор имеет дискретный выход (ВУ2 – Р, К, С, Т) и работает независимо от ПИД-регулятора по своим уставкам; обычно используется для сигнализации о достижении заданной уставки.
Пользователь имеет возможность программно задавать логику срабатывания компаратора:
- прямой гистерезис («нагреватель», срабатывание по нижнему пределу);
- обратный гистерезис («холодильник», срабатывание по верхнему пределу);
- П-образная логика (срабатывание при входе в границы);
- U-образная логика (срабатывание при выходе за границы).
Выходные устройства прибора ОВЕН ТРМ10
В стандартном исполнении в терморегулятор ОВЕН ТРМ10 устанавливается два выходных устройства ВУ1 и ВУ2, жестко закрепленных за логическими устройствами.
Выходное устройство ПИД-регулятора может быть следующих типов:
- дискретное (э/м реле 4 А, транзисторная или симисторная оптопара, выход для управления внешним твердотельным реле);
- цифроаналоговый преобразователь выходного сигнала ЛУ в ток 4...20 мА или напряжение 0...10 В с питанием от внешнего источника.
Выходное устройство двухпозиционного регулятора всегда дискретного типа (э/м реле 8 А, транзисторная или симисторная оптопара, выход для управления внешним твердотельным реле).
Для управления трехфазной нагрузкой в прибор устанавливается только одно ВУ – три симисторные оптопары, имеющие схему контроля перехода через ноль (модификация по типу выходов С3).
Тип выходных устройств, установленных в приборе, выбирается при заказе.

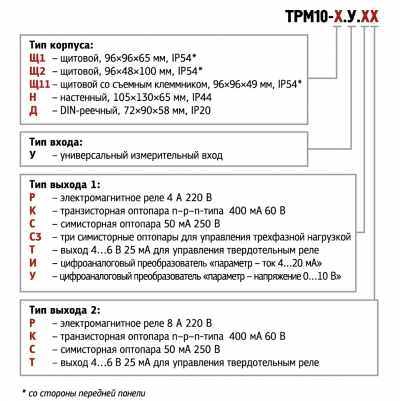

Модификации
Основные атрибуты | |
---|---|
Производитель | ОВЕН |
Страна производитель | Россия |
Пользовательские характеристики | |
Состояние | Новое |
Тип | ТРМ10 ПИД-регулятор с универсальным входом |
