Назначение прибора ОВЕН ТРМ201

Терморегулятор ОВЕН ТРМ201 – аналог ОВЕН ТРМ1 с интерфейсом RS-485.

Применяется для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения, пастеризаторах и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

Прибор выпускается в 4-х типах корпусов: настенном Н, щитовых Щ1, Щ2 и новом эргономичном корпусе Н2

Функциональные возможности измерителя-регулятора ОВЕН ТРМ201

  • Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.
  • Регулирование входной величины:
    • двухпозиционное регулирование
    • аналоговое П-регулирование.
  • Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа
  • Регистрация измеренной величины при установке на выходе ЦАП 4...20 мА (модификация ТРМ201-Х.И)
  • Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода)
  • Встроенный интерфейс RS -485 (протокол ОВЕН, Modbus ASCII/RTU)
  • Конфигурирование на ПК или с лицевой панели прибора
  • Быстрый доступ к изменению уставки с лицевой панели прибора
  • Уровни защиты настроек прибора для разных групп специалистов

Вы можете скачать бесплатно ПО для прибора ОВЕН ТРМ201: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL



Технические характеристики


Питание

Напряжение питания

90...245 В переменного тока

Частота напряжения питания

47...63 Гц

Универсальный вход

Типы входных датчиков и сигналов

см. таблицу «Характеристики измерительных датчиков»

Время опроса входа

1 с

Входное сопротивление при подключении источника сигнала:

– тока

100 Ом ± 0,1 % (при подключении внешнего резистора)

– напряжения

не менее 100 кОм

Предел допустимой основной погрешности:

– для термометров сопротивления

±0,25 %

– для остальных видов сигналов

±0,5 %

Интерфейс связи

Тип интерфейса

RS-485

Скорость передачи данных

2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с

Тип кабеля

экранированная витая пара

Протокол передачи данных

ОВЕН, Modbus RTU, Modbus ASCII

Корпус

Габаритные размеры и степень защиты корпуса

Щитовой Щ1

96×96×70 мм, IP54*

Щитовой Щ2

96×48×100 мм, IP54*

Настенный Н

130×105×65 мм, IP44

Настенный Н2

150×105×35 мм, IP20

* со стороны передней панели

Характеристики выходных устройств

Обозн.

Тип выходного устройства (ВУ)

Электрические характеристики

Р

электромагнитное реле

8 А при 220 В, cos > 0,4

К

транзисторная оптопара структуры n–p–n типа

400 мА при 60 В пост. тока

С

симисторная оптопара

50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)

С3

три симисторные оптопары для управления трехфазной нагрузкой

50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)

И

цифроаналоговый преобразователь «параметр–ток 4...20 мА»

нагрузка 0...1000 Ом,
напряжение питания 10...30 В пост. тока

У

цифроаналоговый преобразователь «параметр–напряжение 0...10 В»

нагрузка не менее 2 кОм,
напряжение питания 15...32 В

Т

выход для управления твердотельным реле

выходное напряжение 4...6 В,
макс. выходной ток 50 мА

Характеристики измерительных датчиков

Код in.t

Тип датчика

Диапазон измерений

r385

ТСП50 W100 = 1.385

–200...+750 °С

r.385

ТСП100 W100 = 1.385 (Pt 100)

–200...+750 °С

r391

ТСП50 W100 = 1.391

–200...+750 °С

r.391

ТСП100 W100 = 1.391

–200...+750 °С

r-21

ТСП гр. 21 (R0=46 Oм, W100 = 1.391)

–200...+750 °С

r426

ТСМ50 W100 = 1.426

–50...+200 °С

r.426

ТСМ100 W100 = 1.426

–50...+200 °С

r-23

ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)

–50...+200 °С

r428

ТСМ50 W100 = 1.428

–190...+200 °С

r.428

ТСМ100 W100 = 1.428

–190...+200 °С

E_A1

термопара ТВР (А-1)

0...+2500 °С

E_A2

термопара ТВР (А-2)

0...+1800 °C

E_A3

термопара ТВР (А-3)

0...+1800 °C

E_ _b

термопара ТПР (В)

+200...+1800 °C

E_ _J

термопара ТЖК (J)

–200...+1200 °С

E_ _K

термопара ТХА (K)

–200...+1300 °С

E_ _L

термопара ТХК (L)

–200...+800 °С

E_ _n

термопара ТНН (N)

–200...+1300 °С

E_ _r

термопара ТПП (R)

0...+1750 °C

E_ _S

термопара ТПП (S)

0...+1750 °C

E_ _t

термопара ТМК (Т)

–200...+400 °C

i 0_5

ток 0...5 мА

0...100 %

i 0.20

ток 0...20 мA

0...100 %

i 4.20

ток 4...20 мА

0...100 %

U-50

напряжение –50...+50 мВ

0...100 %

U0_1

напряжение 0...1 В

0...100 %

Условия эксплуатации

Температура окружающего воздуха

+1...+50 °С

Атмосферное давление

86...106,7 кПа

Относительная влажность воздуха (при +35 °С)

30...80 %



Функциональная схема прибора


Функциональная схема прибора ТРМ201

Универсальный вход прибора ТРМ201

Терморегулятор ТРМ201 имеет один универсальный вход для подключения измерительных датчиков:

  • термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
  • термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
  • активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.

Логическое устройство прибора ОВЕН ТРМ201 (ЛУ)

Логическое устройство прибора ОВЕН ТРМ201 может работать в одном из 3-х режимов:

  • двухпозиционный регулятор (компаратор, устройство сравнения);
  • аналоговый П-регулятор;
  • измеритель-регистратор.

Режим работы ЛУ определяется типом установленного в приборе выходного устройства (ВУ).

Для работы ЛУ в режиме компаратора требуется выходное устройство ключевого типа (реле, транзисторный ключ, оптосимистор, логический выход для управления внешним твердотельным реле).

Для работы в режиме П-регулятора и измерителя-регистратора требуется цифроаналоговый преобразователь с выходным сигналом 4...20 мА.

Выходные устройства прибора ОВЕН ТРМ201

В терморегулятор ТРМ201 может быть установлено одно из перечисленных ниже выходных устройств (ВУ):

  • ВУ ключевого типа – электромагнитное реле 8 А, транзисторная или симисторная оптопара, логический выход для управления внешним твердотельным реле;
  • цифроаналоговый преобразователь выходного сигнала ЛУ в ток 4...20 мА с питанием от внешнего источника.

Кроме того, прибор ОВЕН ТРМ201 имеет возможность управления трехфазной нагрузкой. Для этого в прибор устанавливается ВУ, представляющее собой три симисторных оптопары, имеющие схему контроля перехода через ноль.

Тип выходного устройства, установленного в терморегуляторе, выбирается пользователем при заказе.

Режимы работы логических устройств (ЛУ1, ЛУ2)

Параметры

Режим работы ЛУ1 (ЛУ2)

Тип ВУ

Диаграмма работы ВУ

CmP1(2)=00

Регулятор выключен

CmP1(2)=01

Двухпозиционный регулятор: прямой гистерезис («нагреватель»)

ключевое (Р, К, С, Т, С3)

Диаграмма работы ВУ 01

CmP1(2)=02

Двухпозиционный регулятор: обратный гистерезис («холодильник»)

ключевое (Р, К, С, Т, С3)

Диаграмма работы ВУ 02

CmP1(2)=03

Двухпозиционный регулятор: П-образная логика (срабатывание при входе в границы)

ключевое (Р, К, С, Т, С3)

Диаграмма работы ВУ 03

CmP1(2)=04

Двухпозиционный регулятор: U-образная логика (срабатывание при выходе за границы)

ключевое (Р, К, С, Т, С3)

Диаграмма работы ВУ 04

dAC1(2)=o
CtL1(2)=HEAt

Аналоговый П-регулятор: обратное управление («нагреватель»)

ЦАП 4...20 мА или 0...10 В (И, У)

Диаграмма работы ВУ 05

dAC1(2)=o
CtL1(2)=CooL

Аналоговый П-регулятор:
прямое управление («холодильник»)

ЦАП 4...20 мА или 0...10 В (И, У)

Диаграмма работы ВУ 06

dAC1(2)=Pv

Измеритель-регистратор

ЦАП 4...20 мА (И)

Диаграмма работы ВУ 07

Примечание. SP – уставка, – гистерезис (параметр HYS), ХР – полоса пропорциональности П-регулятора.

Установка временных задержек срабатывания выходного устройства прибора

При работе ЛУ в режиме двухпозиционного регулятора имеется возможность задания:

  • времени задержки включения ВУ;
  • времени задержки выключения ВУ;
  • минимального времени удержания ВУ во включенном состоянии;
  • минимального времени удержания ВУ в выключенном состоянии.


Модификации


Модификации ОВЕН ТРМ201



Элементы управления

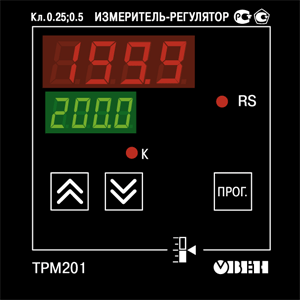

Элементы управления ОВЕН ТРМ201

Два цифровых индикатора в режиме РАБОТА отображают:

  • верхний индикатор - текущее значение регулируемой величины;
  • нижний индикатор - значение ее уставки.

В режиме ПРОГРАММИРОВАНИЕ цифровые индикаторы отображают название и значение программируемого параметра.

Светодиод «К» светится, когда включено выходное устройство.

Светодиод «RS» светится, когда прибор осуществляет обмен данными по сети RS 485.

Функции кнопок

Элементы управления трм201 Элементы управления трм201

Кнопками и можно корректировать значение уставки непосредственно в процессе работы (если снята защита от изменения уставки).

Элементы управления трм201

Кнопка осуществляет:

  • вход в МЕНЮ программирования;
  • вход в нужную группу параметров;
  • циклическое пролистывание параметров в группе (при каждом нажатии кнопки значение текущего параметра записывается в память).

Элементы управления трм201 Элементы управления трм201 Элементы управления трм201

В некоторые группы параметров можно попасть только через пароль, который набирается после одновременного нажатия трех кнопок.

Элементы управления трм201 Элементы управления трм201

Кнопки служат для:

  • перехода между пунктами МЕНЮ;
  • увеличения и уменьшения значения параметра.


Схемы подключения

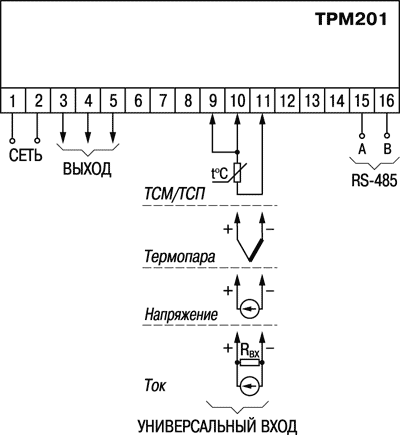

Общая схема подключения ТРМ201

Общая схема подключения ТРМ201

Схемы подключения выходных устройств

Схемы подключения выходных устройств



Интерфейс RS-485


В ТРМ201 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН, Modbus ASCII/RTU.

Интерфейс RS-485 позволяет:

  • конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
  • передавать в сеть текущие значения измеренной величины и уставки, а также любых программируемых параметров.

Подключение ТРМ201 к ПК производится через адаптер ОВЕН АС3.

При интеграции ТРМ201 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.

Компания ОВЕН бесплатно предоставляет для ТРМ201:

  • драйвер для Trace Mode;
  • OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
  • библиотеки WIN DLL для быстрого написания драйверов.








Комплектность


  1. Прибор ТРМ201
  2. Комплект крепежных элементов
  3. Паспорт и гарантийный талон
  4. Руководство по эксплуатации
  5. Комплект резисторов (поставляется по отдельному заказу) 100 ОМ, 10 шт.
  6. Комплект резисторов (поставляется по отдельному заказу) 100 ОМ, 50 шт.
  7. Методика поверки (по требованию заказчика)

Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.





Характеристики
Основные
Производитель ОВЕН
Страна производительРоссия
Пользовательские характеристики
СостояниеНовое
ТипТРМ201 регулятор с универсальным входом и RS-485
