ТРМ500 экономичный терморегулятор с мощным реле и крупным индикатором
от 172,20 руб.
- В наличии
Промышленный терморегулятор ТРМ500 предназначен для управления процессами поддержания температуры в печах, термопластавтоматах (в том числе управления горячеканальными пресс-формами), экструдерах, термопрессах, машинах для выдува ПЭТ-тары, гомогенизаторах, запайщиках, термоусадочном оборудовании, оборудовании для термоформинга, термопрессах (перенос изображений), оборудовании для производства строительных материалов (хозблоки, пеноблоки и т.п.), сушилках и другом технологическом оборудовании, в работе которого требуется управление температурой в процессе нагрева.
Возможности прибора
Функции:
- Управление температурой по on/off- или ПИД-закону (только режим нагревателя).
- Светодиодная индикация нахождения температуры в заданной зоне.
- Сигнализация о входе температуры в заданную зону при помощи 1-го или 2-х реле.
- По команде дискретного входа:
- смена уставки с одного предустановленного значения на другое;
- перевод работы прибора в ручной режим управления;
- переключение режимов СТОП/ПУСК.
Входы:
- Один универсальный вход для измерения температуры при помощи ТС и ТП.
- Подключение ТС по 2-, 3-, 4-проводной схеме.
- Встроенная компенсация температуры холодных концов термопары.
- Поддержка всех распространенных в России датчиков температуры.
- Класс точности: ТС – 0,25 %, ТП – 0,5 %.
- Один дискретный вход для переключения режимов работы прибора.
Выходы:
Три выхода для управления нагрузкой или сигнализации:
- Выход 1: реле для управления или сигнализации. Управление нагрузкой до 5 А или 30 А.
- Выход 2: выход для сигнализации (до 5 А).
- Выход 3: выход для управления твердотельными реле (0...5 В).
Эргономика:
- Один или два индикатора (в зависимости от модификации).
- Увеличенный индикатор: высота цифр 20 мм.
- Удобная простая настройка с панели прибора.
- Стандартные габариты лицевой панели (96×48 мм).
- Современный дизайн.
Смотреть вебинар
ТРМ500. Экономичный терморегулятор для систем электрического нагрева. Вебинар прошёл 13 марта 2014г.
Технические характеристики
|
Характеристика |
Значение |
|
Напряжение питания |
96...264 В переменного |
|
Потребляемая мощность |
Не более 5 Вт |
|
Поддержка типов датчиков |
|
|
ТС |
50\100\500\1000 (М, Сu, П, Pt), 53М |
|
ТП |
L, J, N, K, T, S, R, B, A-1, A-2, A-3 |
|
Основная приведенная погрешность |
|
|
ТС |
0.25% |
|
ТП |
0.5% |
|
Время опроса входа |
|
|
ТС |
0.3 сек (3-х проводная схема подключения) 0.2 сек (2-х и 4-х проводная схема подключения) |
|
ТП |
0.2 сек |
|
Схема подключения ТС |
2-х, 3-х или 4-х проводная |
|
Компенсация холодных концов ТП |
встроенная |
|
Сопротивление линий связи «прибор-датчик» |
|
|
для ТС |
Не более 15 Ом |
|
для ТП |
Не более 100 Ом |
|
Сопротивление внешнего ключа |
|
|
В замкнутом состоянии |
Не более 70 Ом |
|
В разомкнутом состоянии |
Не менее 1000 Ом |
|
Типы ВУ |
|
|
Выход 1 |
Реле электромеханическое 5 А (стандарт) \ 30 А (опция) |
|
Выход 2 |
Логический выход под управление ТТР |
|
Выход 3 |
Реле электромеханическое 3 А |
|
Логические уровни выхода 3 (для ТТР) |
|
|
низкий уровень (ТТР закрыто) |
0 В |
|
высокий уровень (ТТР открыто) |
4...5.5 В |
|
Допустимый ток на выходе 3 (для ТТР) |
25...40 мА |
|
Габариты корпуса, тип |
96×48×100мм, Щ2 |
|
Условия эксплуатации |
|
|
температура окружающего воздуха |
-20...+50 °С |
|
влажность |
30...80% при температуре +35 °С |
|
Гарантийный срок обслуживания |
5 лет |
Функциональная схема прибора

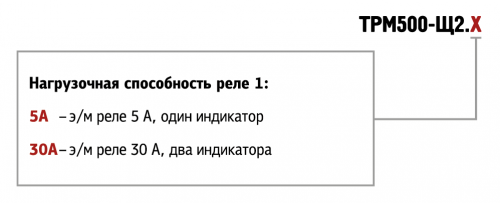

Модификации
Элементы управления
| 1 |
ЦИ1 – Измеренное значение или Уставка в режиме РАБОТА; мощность в режиме ручного управления4 название группы параметров, значение параметра в режиме настройки. ---- - Ошибка измерения (обрыв или КЗ датчика, выход за диапазон измерения, неисправность схемы компенсации). |
| 2 |
ЦИ2 (опция) – Уставка в режиме РАБОТА; измеренное значение или мощность в режиме ручного управления; название, значение параметра в режиме настройки |
| 3 |
УСТ1 – светится при работе по уставке 1, сумме уставок; - мигает при редактировании уставки 1 УСТ2 – светится при работе по уставке 2, сумме уставок; - мигает при редактировании уставки 2. Примечание – при работе по сумме уставок – УСТ1 и УСТ2 светятся одновременно |
| 4 |
РАБОТА – светится в режиме автоматического регулирования; - мигает при выполнении автоматической настройки ПИД-регулятора РУЧ – светится в режиме ручного управления |
| 5 |
t выше – светится при Tизм > Верхнего порога сигнализации t норм – светится при Tизм находится между верхним и нажним порогом сигнализации t ниже – светится при Tизм < Нижнего порога сигнализации УПР – светится при включенном ВУ1 или ВУ3 СИГ – светится при ошибке на измерительном входе и/или выходе за порог сигнализации |
| 6 |
ВВЕРХ – Кратковременное нажатие – увеличение значения параметра в режиме настройки. Длительное нажатие – переход в конец списка группы параметров (oUt) в режиме настройки. ВНИЗ – уменьшение значения параметра в режиме настройки |
Схемы подключения
Режимы работы дискретного входа
Комплектность
- Прибор ТРМ500
- Комплект крепежных элементов
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Методика поверки (по требованию заказчика)
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
| Основные | |
|---|---|
| Производитель | ОВЕН |
| Страна производитель | Россия |
| Состояние | Новое |
| Пользовательские характеристики | |
| Тип | ТРМ500 экономичный терморегулятор с мощным реле и крупным индикатором |
