ОВЕН ТРМ502 - простой в эксплуатации и недорогой терморегулятор. Предназначен для поддержания температуры в составе полуавтоматов упаковочного оборудования, термопластавтоматов, в термоножах, печах для выпечки и т. д.

Прибор выпускается в щитовом корпусе 48×48×100 мм, степень защиты со стороны передней панели IP 40

Функциональные возможности реле-регулятора ОВЕН ТРМ502

  • Контроль температуры в диапазоне 0...+400 °С
  • Термопара ТХК – в комплекте поставки
  • Регулирование температуры по двухпозиционному закону
  • Прибор не требует настройки, кроме задания уставки с помощью ручки на лицевой панели
  • Компактный корпус (лицевая панель 48×48 мм)
  • Высокая помехоустойчивость благодаря встроенному импульсному источнику питания


Технические характеристики


Напряжение питания (пост. или перем. тока)

90...245 В
47...63 Гц

Тип датчика

преобразователь термоэлектрический ТХК(L)

Диапазон рабочих температур датчика

0...+400 °С

Количество встроенных выходных э/м реле

1

Максимальный ток, коммутируемый
контактами реле

6 А при 220 В 50 Гц
cos φ > 0,4

Точность задания уставки

цена деления шкалы

Гистерезис двухпозиционного регулятора

2 °С

Тип корпуса

щитовой

Cтепень защиты корпуса

IP40 (со стороны передней панели)
IP00 (корпус)

Габаритные размеры

48×48×100 мм

Технические характеристики термопары

Тип термопары, входящей в комплект поставки

дТПL014-00.20/2

Исполнение рабочего спая относительно корпуса

изолированный

Диаметр термоэлектрода

0,5 мм

Длина погружаемой части

20 мм

Длина кабельного вывода

2 м

Примечание: по желанию пользователь может использовать термопару ТХК(L) с другими характеристиками.



Функциональная схема прибора


Функциональная схема ТРМ502

Двухпозиционный регулятор может использоваться для управления нагревателем или для сигнализации о том, что измеренная величина превысила уставку.

Для защиты реле от случайных переключений в приборе заданы фиксированные значения гистерезиса (±2 °С) и задержки включения и выключения реле (2 с)



Элементы управления


Элементы управления ОВЕН ТРМ502

Элементы управления ОВЕН ТРМ502

Ручка для задания уставки

Двухцветный светодиод показывает состояние прибора

Элементы управления ОВЕН ТРМ502

Свечение зеленого цвета - прибор включен в сеть (выходное реле при этом выключено)

Элементы управления ОВЕН ТРМ502

Свечение красного цвета – включено выходное реле

Элементы управления ОВЕН ТРМ502

Мигание зеленого цвета – обрыв датчика



Габаритные и установочные размеры

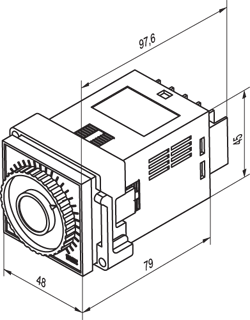

Габаритный чертеж
Разметка отверстий в лицевой панели щита под крепление нескольких приборов



Схема подключения


Схема подключения ОВЕН ТРМ502





Комплектность


  1. Прибор ТРМ502
  2. Комплект крепежных элементов
  3. Преобразователь термоэлектрический ТХК(L)
  4. Паспорт и руководство по эксплуатации
  5. Гарантийный талон










Информация для заказа
  • Цена: 82,62 руб.
