Назначение измерительного прибора ИДЦ1
Измеритель цифровой ИДЦ1 совместно с первичным преобразователем (датчиком) предназначен для измерения различных физических величин. ИДЦ1 имеет два встроенных выходных устройства для выдачи сигнализации.
Отличительные особенности ИДЦ1:
В процессе работы прибор предоставляет пользователю возможность фиксации на дисплее текущего значения измеряемой величины и запоминания ее последнего значения в энергозависимой памяти прибора (функция «HOLD»).
Прибор крупный, с контрастными, хорошо видными издалека цифрами, на дисплее имеется индикатор знака.
Функциональные возможности прибора ИДЦ1:
- измерение температуры или других физических величин (давления, влажности, расхода, уровня и т.п.) с помощью датчиков c унифицированным выходным сигналом тока или напряжения;
- формирование сигнализации о выходе (или входе) измеряемого параметра в заданную пользователем зону (П и U – образные логики);
- функция «HOLD». В процессе работы прибор предоставляет пользователю возможность фиксации на дисплее текущего значения измеряемой величины и запоминания ее энергозависимой памяти прибора.

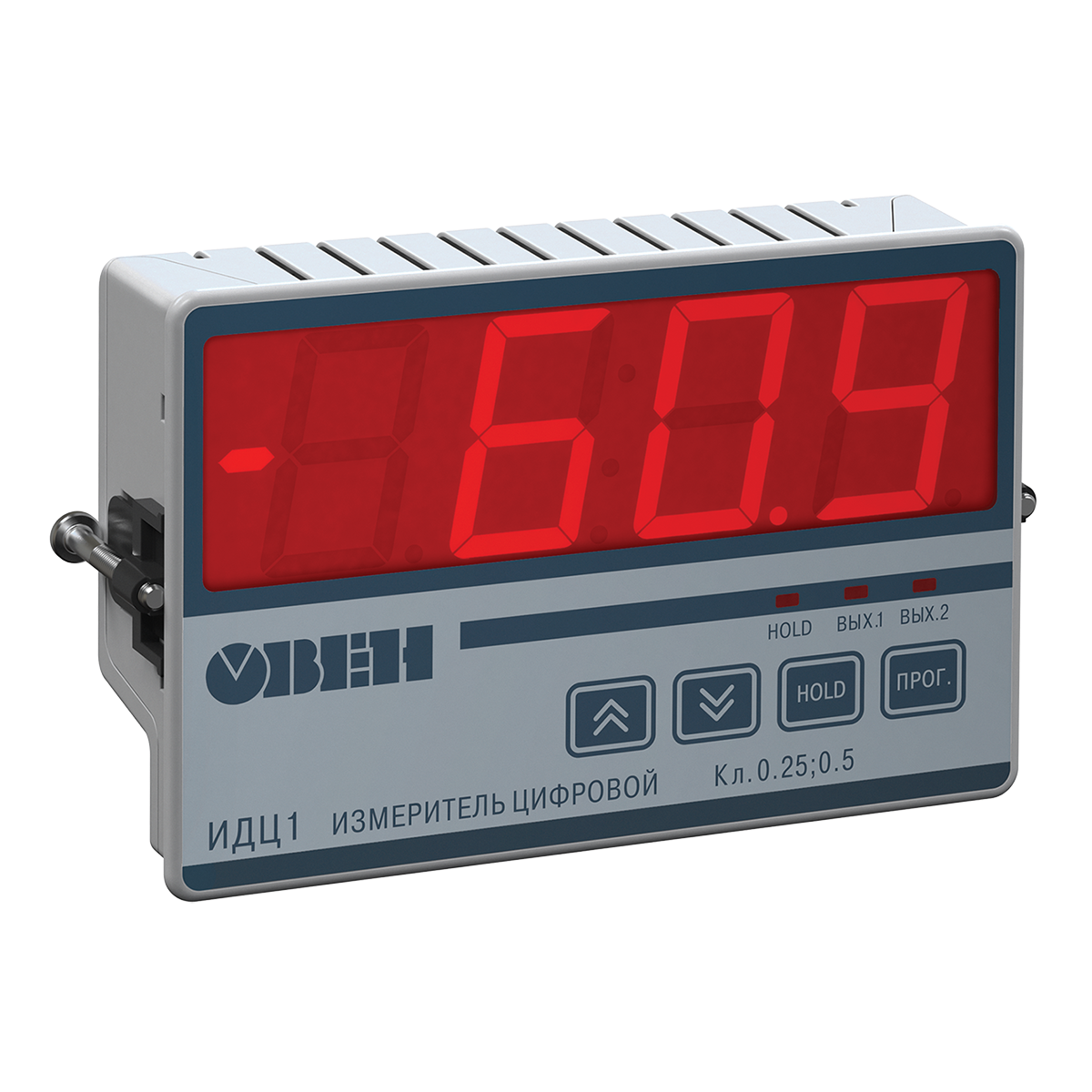

- ИДЦ1 имеет крупный 4-х разрядный цифровой индикатор. Размер цифр 40х20мм.
- масштабирование измеренного значение входного сигнала от 4 до 20 мА.

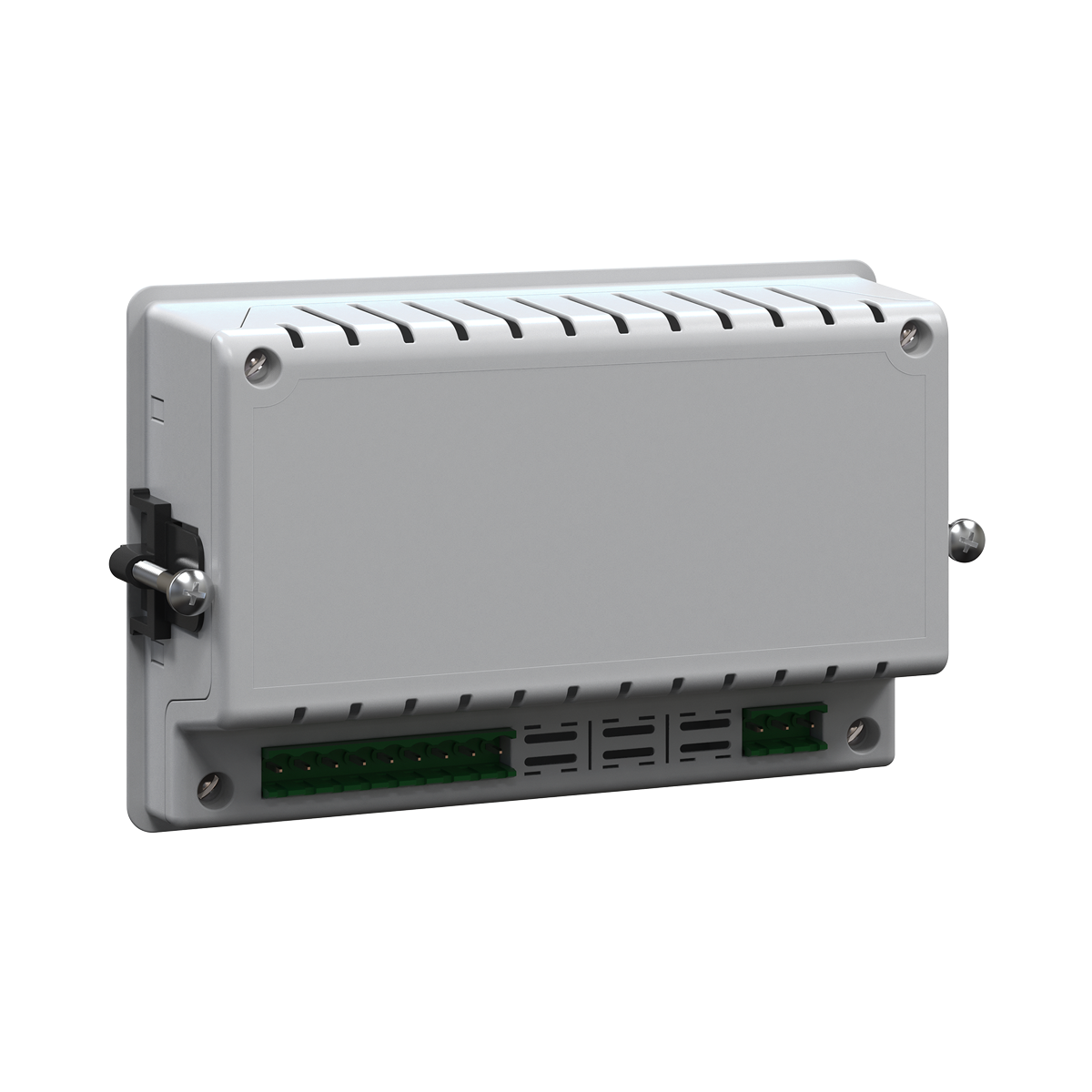

- ИДЦ1 имеет съемные клеммники обеспечивающие легкость монтажа и демонтажа прибора.
Посмотреть брошюру в формате PDF
Брошюра ИДЦ1 (PDF, 0.85Мб)
Технические характеристики
Параметр |
Значение |
Диапазон напряжения питания постоянного тока, В |
от 10,5 до 30 (номинальное значение 24 В) |
Максимальная потребляемая мощность, Вт, не более |
2 |
Количество каналов (входов) |
1 |
Время опроса входа, с, не более |
1 |
Диапазоны входных сигналов: |
|
– постоянного напряжения, В |
от 0 до 1; от 0 до 10 |
– постоянного тока, мА |
от 0 до 5; от 0 до 20; от 4 до 20 |
Входное сопротивление прибора в режиме измерения сигнала от 0 до 10 В, кОм |
99,9 |
Входное сопротивление прибора в режиме измерения сигнала от 0 до 20 мА, Ом |
121 |
Количество выходных устройств (оптопара транзисторная n-p-n типа) |
2 |
Характеристики коммутируемого выходным устройством сигнала: | |
– постоянный ток, мА, не более | 400 |
– напряжение, В, не более |
60 |
Предел допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С изменения температуры |
не более 0,5 предела допускаемой основной приведенной погрешности |
Степень защиты корпуса: | |
– cо стороны лицевой панели |
IP54 |
– co стороны задней и боковых поверхностей | IP20 |
Габаритные размеры прибора, мм |
144×96×43 |
Масса, кг, не более |
0,5 |
Средняя наработка на отказ, ч, не менее |
50 000 |
Средний срок службы, лет |
10 |

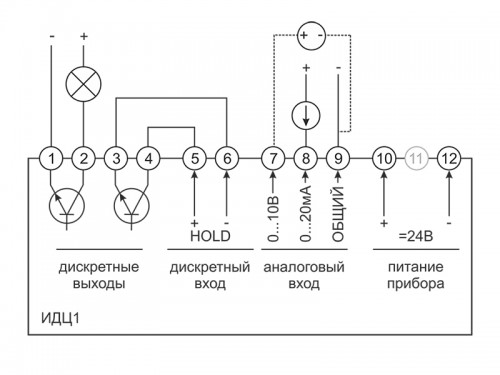

Схемы подключения
Комплектность
- Прибор ИДЦ1
- Руководство по эксплуатации
- Паспорт и Гарантийный талон.
- Комплект крепежных элементов
- Методика поверки (по требованию заказчика)
Примечание – Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
Основные | |
---|---|
Производитель | ОВЕН |
Страна производитель | Россия |
Состояние | Новое |
Пользовательские характеристики | |
Тип | ИДЦ1 измеритель с крупным цифровым индикатором |
- Цена: 361,46 руб.
