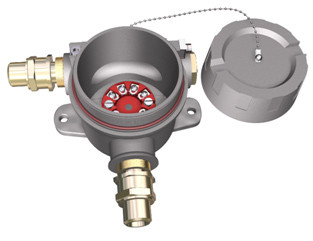

ИПП - измерительный преобразователь полевой

Температура окружающего
воздуха

Общего назначения

0ExiaIICT6 X либо 1ExdIICT6

-55 ÷ +85°С

-55 ÷ +85°С

Т4

-55 ÷ +60°С

Т5…Т6

Группа исполнения по ГОСТ Р 52931

группа V3

Степень защиты от воды и пыли

IP 66

ИПП

Exi

-

А

18

А

-

х

-

PR5335

(ХА, 0…600°С)

1

2

3

4

5

6

7

8

Поле

Наименование поля

Код

Описание

1

Тип

ИПП

измерительный преобразователь полевой

2

Вид взрывозащиты

Не заполнено

общего назначения

Exi

0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002

Exd

1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002

3

1-й кабельный ввод

А

под небронированный кабель в металлорукаве РЗЦХ-15

В

под небронированный кабель в металлорукаве МРПИ-15

C

под небронированный кабель в металлорукаве DN18

D

под небронированный кабель в металлорукаве DN20

E

под небронированный кабель в металлорукаве DN12

F

под трубный монтаж с выходом наружной резьбой М20х1,5

G

под трубный монтаж с выходом наружной резьбой G1/2

H

под небронированный кабель диаметром 6,5÷14 мм

I

под небронированный кабель диаметром 3,2÷8,7 мм

J

под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней

К

под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони

L

под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони

4

Модификация корпуса

18; 19

алюминиевая головка

IP66

1ExdIICT6 / 0ExiaIICT6 Xили общ. назнач.

14

алюминиевая головка

IP66

0ExiaIICT6 или общ. назнач.

44,45

алюминиевая коробка

IP66

0ExiaIICT6 или общ. назнач

5

2-й, 3-й, 4-й
кабельные вводы

A, B, C ….

см. графу «код» для 1-го кабельного ввода

6

Количество ИП

1

для корпусов 14, 18 ,19, 44

описание корпусов см. в таблице №1б и №2
на стр 1-11, 1-12

2

для корпуса 44, 45

4

для корпуса 45

7

Модификация ИП

PR 5331

4-20мА

Поддерживает термопары и термометры сопротивления

PR 5333

Поддерживает термометры сопротивления

PR 5334

Поддерживает термопары

PR 5335

4-20мА+HART

Поддерживает термопары и термометры сопротивления

PR 5337

8

НСХ и диапазон настройки ИП

ХА, 0…600°С

НСХ подключаемого первичного преобразователя, диапазон измерения.
