Контрольно-измерительные приборы и автоматика
Наличие документов
Знак Наличие документов означает, что компания загрузила свидетельство о государственной регистрации для подтверждения своего юридического статуса компании или индивидуального предпринимателя.

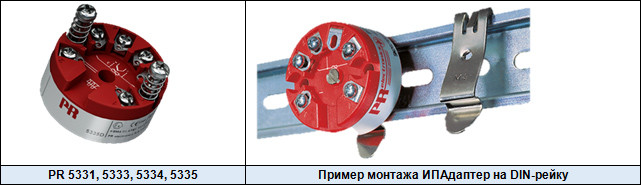

Измерительный преобразователь PR5335, фото 2

Измерительный преобразователь PR5335

Цену уточняйте

  • Под заказ
  • Оптом и в розницу
clockОтправка с 11 апреля 2024
Измерительный преобразователь PR5335
Измерительный преобразователь PR5335Под заказ
Цену уточняйте
+375 (17) 336-33-70
Отдел продаж (добавочный номер 1)
  • +375 (29) 697-04-04
    Отдел продаж (мобильный)
  • +375 (33) 660-04-04
    Склад (мобильный)
  • +375 (29) 332-93-69
    Специалист по продукции ЭМИС
+375 (17) 336-33-70
Отдел продаж (добавочный номер 1)
  • +375 (29) 697-04-04
    Отдел продаж (мобильный)
  • +375 (33) 660-04-04
    Склад (мобильный)
  • +375 (29) 332-93-69
    Специалист по продукции ЭМИС

Заказ только по телефону

возврат товара в течение 14 дней по договоренности

Измерительные преобразователи (ИП)производства компании PRElectronics (Дания)предназначеныдля непрерывного преобразования сигнала от первичных датчиков температуры КТхх и ТСхх в унифицированный выходной сигнал постоянного тока 4-20 мА(соответствует требованиям ГОСТ 26.011) и (или) цифровой сигнал по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Применяются в составе датчиков температуры, устанавливаются в корпус клеммной головки.Возможен выносной монтаж ИП с применением адаптера для крепления на DINрейку.

Преобразователь температуры модель PR 5337 имеет возможность работы как по протоколу HART версии 5, так и но новому протоколу HART версии 7. Переключение протоколов осуществляется в ПО конфигурирования.



Технические характеристики

Размер корпуса

Ø44х20.2 мм

ВибростойкостьIEC 60068-2-6

2÷100Hz, 4G

Напряжение питания постоянного тока

8÷30В

Гальваническая развязка

1.5кВ (кроме PR 5333)

Взрывозащита

0ExiaIICT6X

Электромагнитная совместимость

NAMURNE 21

Диагностика ошибок датчика

В соответствии с NAMURNE 43 (все модели)
NAMUR NE89 (PR 5335, PR 5337)

Уровень безопасности по МЭК (IEC) 61508

SIL 2 (для моделей PR 5335, PR 5337)

Степень защиты от грязи и пыли

IP68 – корпус, IP00 - клеммы

Номинальный измерительный ток при работе с термометрами сопротивления

0.2мА



Варианты исполнения

Настройка и конфигурирование

Конфигурирование ИП всех моделей может быть осуществлено при помощи USB модема PR 5909 с программным обеспечением (ПО) -PREset. ПО PREsetвходит в состав поставки модема PR 5909 USBлибо предоставляется бесплатно.
ИП моделей PR 5335, PR5337 также могут быть настроены с помощью HART-модемаPR 276USBHART. Возможна настройка любым переносным HART коммуникатором, либоHART-модемомподключенным к персональному компьютеру. Необходимые для этого GSD/DD файлы расположены на сайте производителя (http://www.prelectronics.com/downloads/software/preset-software)

Допустимо применять открытое программное средство- PACTWARE,предназначенное для работы и конфигурирования устройств с HART протоколом.Необходимые для этого DTM библиотеки также есть на сайтеPRElectronics.
Виды выходных сигналов измерительных преобразователей

Код заказа

Выходной Сигнал

Код заказа

Выходной Сигнал

PR 5331

4-20мА

PR 5335

4-20мА+HART v 5

PR 5333

PR 5337

4-20мА+HARTv5 либо v7

PR 5334

PR 5350

Profibus PA, Foundation™ Fieldbus

Поддерживаемые НСХ датчиков, возможные диапазоны настройки и пределы допускаемой основной погрешности приведены в следующей таблице.

Код заказа

НСХ

Min диапазон настройки ИП, °С

Возможный
диапазоннастройки, °С

Предел допускаемой основной погрешности, °С

Схема
подключения
ТСхх

PR 5331

50П, 100П

50

-200÷600

25°С ÷400°С:0,2°С
Свыше 400°С: 0,05%tn

2х, 3х, 4х
проводная
схема

Pt100, Pt500

25

50М, 100М

50

-50…200

ХА

50

-180 ÷ 1300

1°С для всех диапазонов

-—

ХК

-200 ÷ 600

НН

-110 ÷ 1300

ЖК

-100 ÷ 1100

ПП (S,R)

100

0 ÷ 1700

2°С для всех диапазонов

ПР

300 ÷ 1820

PR 5333

50П, 100П

50

-200÷600

25°С ÷ 300°С: 0,3°С
Свыше 300°С0,1%• tn

2х, 3х
проводная
схема

Pt100, Pt500,

25

50М, 100М

50

-50…200

PR 5334

ХА

50

-180 ÷ 1300

1°С для всех диапазонов

-—

ХК

-200 ÷ 600

НН

100

-110 ÷ 1300

ЖК

50

-100 ÷ 1100

ПП (S,R)

200

0 ÷ 1700

2°С для всех диапазонов

ПР

300 ÷ 1820

PR 5335

50П, 100П,

50

-200÷600

10°С ÷ 200°С:0,1°С
Свыше 200°С:0,05%tn

2х, 3х, 4х
проводная
схема

Pt100, Pt500,

10

50М, 100М

50

-50…200

ХА

50

-180 ÷ 1300

50°С ÷ 1000°С:0,5°С
Свыше 1000°С:0,05%tn

-—

НН

-110 ÷ 1300

ЖК

-100 ÷ 1100

ПП (S,R)

100

0 ÷ 1700

100°С ÷ 2000°С: 1°С

ПР

300 ÷ 1820

PR 5337

50П, 100П,

50

-200÷600

10°С ÷ 200°С:0,1°С
Свыше200°С:0,05%tn

2х, 3х, 4х
проводная
схема

Pt100, Pt500,

10

50М, 100М

50

-50…200

ХА

50

-180 ÷ 1300

50°С ÷ 1000°С:0,5°С
Свыше 1000°С: 0,05%tn

-—

ХК

-200 ÷ 600

НН

-110 ÷ 1300

ЖК

-100 ÷ 1100

ПП (S,R)

100

0 ÷ 1700

ПР

300 ÷ 1820

* tn= tmaxtmin,где tmax и tmin – верхний и нижний пределы диапазона измерений

Код заказа

Тип первичного датчика

Диапазон измерений tn, °С

Пределы допускаемой дополнительной погрешности, °С

PR 5331,
PR 5334

термопара

от 50 до 500

± 0,05

свыше 500

± 0,01 % · tn

PR 5331,
PR 5333

Термометр
сопротивления

от 10 до 100

0,01

свыше 100

0,01 %· tn

PR 5335,
PR 5337

термопара

от 50 до 500

± 0,025

свыше 500

± 0,005 % · tn

Термометр
сопротивления

от 10 до 100

0,005

свыше 100

0,005 %· tn

Стабильность метрологических характеристик

Обозначение ИП

Дрейф ИП, °С за 2 года

Дрейф ИП, °С за 5 лет

PR 5335, PR 5337

± 0,0010 · tn

± 0,0025 · tn









Характеристики
Основные
Производитель Тесей
Страна производительРоссия
Пользовательские характеристики
СостояниеНовое
ТипИзмерительный преобразователь PR5335
Информация для заказа
  • Цена: Цену уточняйте
