Предназначены для измерения температуры жидких и сыпучих сред методом погружения (зонд 04.01), а также поверхности твердых тел контактным методом (зонды 04.03 – 04.06).
Для модификаций зондов 04.01–04.06 используются кабельные термочувствительные элементы первого класса допуска.
Кабельные термочувствительные элементы зондов армированы стальными трубками диаметрами 4–8 мм.
Усилие прижатия термопреобразователя к поверхности 5 – 15 Н.
Технические характеристики
класс допуска датчика: к1
Определение индивидуальных поправок к показаниям температуры проводить в комплекте с вторичным прибором по МИ 1607-87.
Примечание: возможна поставка зондов в комплекте с вторичными приборами типа HH506RA. Данные приборы имеют неопределенность измерений ±(0,3+0,05%Т), где Т – измеряемое значение температуры. Прибор имеет два измерительных канала и работает от батарейки типа «крона». Прибор поддерживает следующие типы термопар: K, J, T, E, R, S, N. Прибор обладает возможностью сохранения в памяти до 1000 измеренных значений, предусмотрена возможность его связи с компьютером.
абочий спай один, неизолированный
Температурный диапазон
тип ТП |
диапазон рабочих температур, °С |
материал оболочки кабеля и защитной арматуры |
КТХА, |
от 0 до 500 |
С10 – сталь 12Х18Н10Т |
Время термического срабатывания*, t0,95, с: 2.5
* время термического срабатывания (t0,95) – время, необходимое для реагирования термопары на ступенчатое изменение температуры с изменением сигнала термопары, соответствующим 95% указанного ступенчатого изменения.
Варианты исполнения
Длину удлинительных проводов l выбирать из ряда: 500, 1000, 1250, 1600, 2000 мм.
Тип ТП |
Конструктивная |
Класс |
Вид и |
Материал |
Наружный |
Длина |
||
модификация |
типовой |
min |
max |
|||||
КТХА, |
04.01 |
-060, -260, -050, -250 для КТХА; -063 для КТХК |
к2 |
Н |
С10 |
8.0 |
320 |
1000 |
04.03 |
||||||||
04.04 |
||||||||
04.05 |
||||||||
04.06 |
6,0, 8,0 |
* – описание вариантов модификаций (удлинительных проводов). По желанию Заказчика на конце удлинительного провода может быть установлен термопарный разъем
Примеры обозначения изделий
КТхх 04.ХХ-ХХХ - к2 - Н - С10 - D- L / l,
где l – длина удлинительного провода, D – наружный диаметр арматуры.
КТХА 04.05-062 - к2 - Н - С10 - 8 - 500 / 1000 – датчик температуры градуировки хромель-алюмель конструктивной модификации 04.05-062 с удлинительным проводом во фторопластовой оболочке, класс допуска 2, рабочий спай не изолирован (Н), кабельный термочувствительный элемент в защитной стальной арматуре (С10), наружный диаметр арматуры 8 мм, монтажная длина 500 мм, длина удлинительного провода 1000 мм. Контактная поверхность на основе теплоизоляционной плитки.
Основные | |
---|---|
Производитель | Тесей |
Страна производитель | Россия |
Пользовательские характеристики | |
Состояние | Новое |

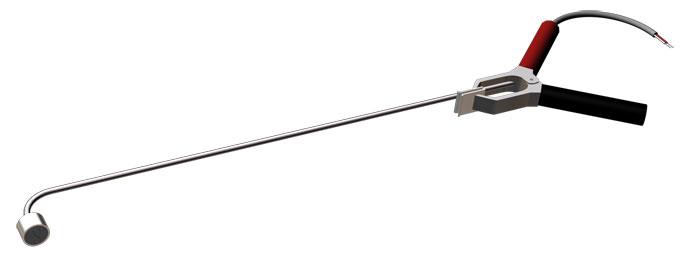

Тип | Зонды термопарные 04.06 |
