Контрольно-измерительные приборы и автоматика
Наличие документов
Знак Наличие документов означает, что компания загрузила свидетельство о государственной регистрации для подтверждения своего юридического статуса компании или индивидуального предпринимателя.

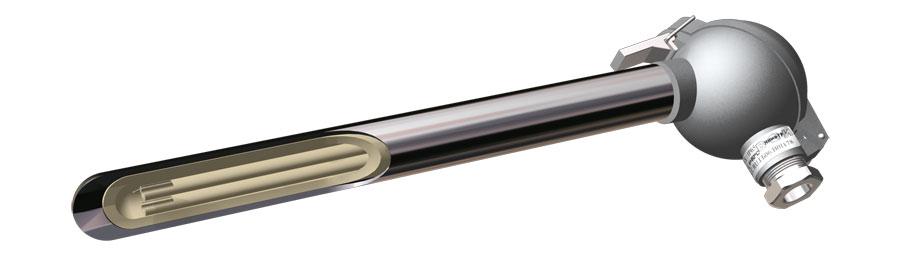

Датчики температуры 22.06, фото 2

Датчики температуры 22.06

Цену уточняйте

  • Под заказ
  • Оптом и в розницу
clockОтправка с 11 апреля 2024
Датчики температуры 22.06
Датчики температуры 22.06Под заказ
Цену уточняйте
+375 (17) 336-33-70
Отдел продаж (добавочный номер 1)
  • +375 (29) 697-04-04
    Отдел продаж (мобильный)
  • +375 (33) 660-04-04
    Склад (мобильный)
  • +375 (29) 332-93-69
    Специалист по продукции ЭМИС
+375 (17) 336-33-70
Отдел продаж (добавочный номер 1)
  • +375 (29) 697-04-04
    Отдел продаж (мобильный)
  • +375 (33) 660-04-04
    Склад (мобильный)
  • +375 (29) 332-93-69
    Специалист по продукции ЭМИС

Заказ только по телефону

возврат товара в течение 14 дней по договоренности

Датчики температуры модификации 22.06. Предназначены для измерения температуры высокотемпературных газообразных сред, не разрушающих материал защитного чехла.

Датчики температуры модификации 22.06 так же предназначены для измерения температуры высокотемпературных газообразных сред не разрушающих материал защитного чехла, но при этом конструкция термопреобразователя позволяет проводить калибровку чувствительного элемента без демонтажа термопреобразователя с объекта.

Датчики температуры модификации 22.06 изготавливается с двумя внутренними защитными керамическими чехлами, расположенными параллельно. Один из внутренних защитных чехлов предназначен для установки контрольного или эталонного термопреобразователя.

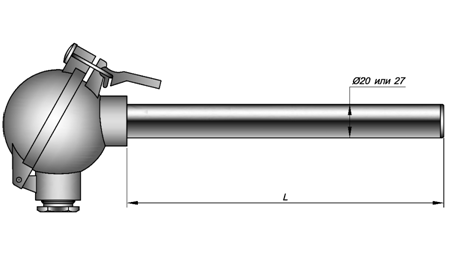

Конструкция рабочих зон датчиков для разных диаметров защитного чехла представлена на рисунках. Так как внутренний защитный чехол выполнен из керамики, необходимо при установке и эксплуатации избегать механических ударов датчика. Разрушение керамического чехла приводит к быстрому разрушению термоэлектродов термопреобразователей.

Для подключения к измерительной цепи термопреобразователи могут комплектоваться термопарными адаптерами АТхх.

Для монтажа термопреобразователей на объекте используются передвижные штуцера ЮНКЖ 031, ЮНКЖ 041 или фланцы монтажные передвижные ЮНКЖ 030 (см. раздел "Монтажная арматура ЮНКЖ").



Технические характеристики

Рабочий спай

один

Изолированный(ых)

два

Вибростойкость ГОСТ Р 52931

группа L3

Номинальное (условное) давление

1,0 МПа при комплектации их передвижным штуцером ЮНКЖ 031,

ЮНКЖ 041 или монтажным фланцем ЮНКЖ 030

Климатическое исполнение ГОСТ 15150

УХЛ2.

Температура окружающей среды:

-60..+120ºС для датчиков общего назначения

-60..+85 ºС для исполнения Exi с аналоговым сигналом

-55..+85ºС для изделий с выходным сигналом 4-20мА/HART

Поверка

- ГОСТ 8.338-2013 - для датчиков с монтажной длиной от 250 мм без установленных измерительных преобразователей.

- «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex. Методика поверки» для датчиков температуры ТППТ, ТПРТ, ТППТ Ex, ТПРТ Ex с установленными измерительными преобразователями и для датчиков температуры ТПВР.

Показатель тепловой инерции

для диаметра Ø7мм, Ø10мм: 50 с.

для диаметра Ø20мм: 180 с.

для диаметра Ø25мм÷Ø40мм: 300 с.

Диаметр термоэлектродов

Обозначение

Диаметр положительного термоэлектрода, мм

Диаметр отрицательного термоэлектрода, мм

А

0.5

0.5

В

0.4

0.5

С

0.4

0.4



Показатели надежности

Показатели надежности

Группа условий эксплуатации

Вероятность безотказной работы

Назначенный срок службы

Средний срок службы

Гарантийный срок эксплуатации

II1

0,85 за 16 000 часов

2 года

4 года

2 года

III1

0,85 за 8 000 часов

1 год

2 года

1 год

IV

Не нормирована

Не нормирован

Не нормирован

Не нормирован

1 – эксплуатация датчиков температуры в окислительной и инертной атмосфере при отсутствии воздействия веществ, относящихся к платиновым ядам.



Температурный диапазон

Тип датчика температуры

Диаметр

чехла

Материал

чехла

Группа условий

эксплуатации

Температура

применения, °С

Интервал между

поверками

Средний срок

службы

ТППТ

10

Т45

II

0…1100

2 года

4 года

20

10

Т45

III

0…1250

1 год

2 года

20

7

Т18

0…1000

7

Т18

IV

0…1100

Не нормирован

Не нормирован

ТПРТ

20

Т45

II

600…1200

2 года

4 года

10

Т45

III

600…1250

1 год

2 года

20

10

Т45

IV

600…1300

Не нормирован

Не нормирован



Варианты исполнения

ТППТ

(R)

22.06

0

23

А

1

И

2

Т45

20

L

1

2

3

4

5

6

7

8

9

10

11

12

Поле

Наименование

Код

Описание

1

Тип датчика

ТППТ, ТПРТ, ТПВР

Термопреобразователь проволочный

2

НСХ

Не заполнено

ПП(S) по ГОСТ Р 8.585-2001

ТППТ

R

ПП(R) по ГОСТ Р 8.585-2001

Не заполнено

ПР(B) по ГОСТ Р 8.585-2001

ТПРТ

Не заполнено

Тип С по ASTM E230

ТПВР

A1, A2, A3

ВР(A-1), ВР(A-2), ВР(A-3) по ГОСТ Р 8.585-2001

3

Модификация

22.06

С металлическим защитным чехлом с каналом для без демонтажной поверки, без монтажных элементов

4

Кабельный ввод

0

штатный кабельный ввод

А-Z

Специализированный кабельный ввод (см. раздел «Узлы коммутации датчика»)

5

Узел коммутации
датчика (см. раздел «Узлы коммутации датчика»)

20, 22

алюминиевая головка с защелкой

21, 23; 24; 25; 26; 28

алюминиевая головка с винтом или крышкой на резьбе

6

Типоразмер термоэлектродов

A

Положительный Ø0.5мм

Отрицательный Ø 0.5мм

B

Положительный Ø 0.4мм

Отрицательный Ø 0.5мм

C

Положительный Ø 0.4мм

Отрицательный Ø 0.4мм

7

Класс допуска

Не заполнено

ТПВР

1, 2

По ГОСТ Р 8.585-2001

ТППТ

2, 3

ТПРТ

8

Исполнение рабочего спая

И

изолированный спай

9

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов

2

2 пары термоэлектродов (2 спая)

10

Материал защитного чехла

Т45

Сплав ХН45Ю

11

Наружный диаметр

20

мм

12

Монтажная длина L, мм

320÷1600

мм



Примеры обозначения изделий

ТППТ 22.06 – A21 – В1 – И – Т45 – 20 – 800

Вид изделия

ТП

Термопара платиновая

НСХ

ПТ

ПП (S) по ГОСТ Р 8.585

Модификация

22.06

без монтажных элементов с доп. каналом

Кабельный ввод

А

под РЗ-ЦХ DN15

Коммутация (код головки)

21

IP66

Диаметр термоэлектродов и класс допуска

В1

Диаметр термоэлектродов 0,4/0,5 мм, первый класс допуска

Вид спая

И

изолированный

Материал защитной оболочки

Т45

сплав ХН45Ю

Диаметр рабочей части

20

мм

Длина монтажная

800

мм



Характеристики
Основные
Производитель Тесей
Страна производительРоссия
Пользовательские характеристики
СостояниеНовое
ТипДатчики температуры 22.06
