Датчики температуры модификации 01.24А предназначены для измерения температуры водорода, окиси углерода, паров воды, высших углеводородов.
Датчик герметичен к измеряемой среде. В конструкции предусмотрен наддув азота во внутреннюю полость термопреобразователя.
Керамический защитный чехол частично армирован снаружи трубой из 12Х18Н10Т. Температура зоны перехода от керамической части чехла к металлической не должна превышать 800°С в рабочих условиях эксплуатации.

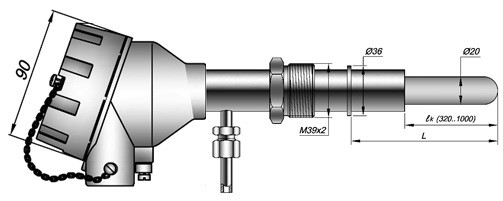

Для крепежа датчика на объекте предусмотрено упорное кольцо диаметром 36 мм и подвижный штуцер с резьбой М39х2.
В клеммную головку датчика могут устанавливаться измерительные преобразователи с унифицированным вы-ходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus.
Технические характеристики
Рабочий спай |
один |
Изолированный(ых) |
||
два |
||||
Вибростойкость ГОСТ Р 52931 |
группа L3 |
|||
Номинальное (условное) давление |
0,4 МПа |
|||
Климатическое исполнение ГОСТ 15150 |
УХЛ2. Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
||
-60..+85 ºС для исполнения Ex с аналоговым сигналом |
||||
-55..+85ºС для всех изделий с выходным сигналом 4-20мА/HART |
||||
Поверка |
- ГОСТ 8.338-2013 - для датчиков с монтажной длиной от 250 мм без установленных измерительных преобразователей. - «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex. Методика поверки» для датчиков температуры с установленными измерительными преобразователями и для датчиков температуры ТПВР. |
|||
Показатель тепловой инерции |
50 с |
|||
Диаметр термоэлектродов |
Обозначение |
Диаметр положительного термоэлектрода, мм |
Диаметр отрицательного термоэлектрода, мм |
|
А |
0.5 |
0.5 |
||
В |
0.4 |
0.5 |
||
С |
0.4 |
0.4 |
Показатели надежности
Показатели надежности
Группа условий эксплуатации |
Вероятность безотказной работы |
Назначенный срок службы |
Средний срок службы |
Гарантийный срок эксплуатации |
II1 |
0,85 за 16 000 часов |
2 года |
4 года |
2 года |
III1 |
0,85 за 8 000 часов |
1 год |
2 года |
1 год |
IV |
Не нормирована |
Не нормирован |
Не нормирован |
Не нормирован |
1 – эксплуатация датчиков температуры в окислительной и инертной атмосфере при отсутствии воздействия веществ, относящихся к платиновым ядам. |
Предельная погрешность
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
4-20мА |
1Т25 |
±0,25% ∙tn* или ±2,3°С |
4-20мА +HART |
1Н15 |
±0,15% ∙tn* или ±1,5°С |
2Т40 |
±0,4% ∙tn* или ±2,5°С |
2Н30 |
±0,3% ∙tn* или ±2°С |
||
3Т60 |
±0,6% ∙tn* или ±4,5°С |
3Н60 |
±0,6% ∙tn* или ±4,5°С |
||
Т100 |
±1,0% ∙tn* или ±10°С |
Н100 |
±1% ∙tn* или ±10°С |
* - tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение.
Температурный диапазон
Тип датчика температуры |
Материал чехла |
Группа условий эксплуатации |
Температура применения, °С |
Интервал между поверками |
Средний срок службы |
ТППТ |
К795, К799, Кк90 |
II |
0…1100 |
2 года |
4 года |
К795, К799, Кк90 |
III |
0…1300 |
1 год |
2 года |
|
К795 |
IV |
0…1600 |
Не нормирован |
||
К799 |
0…1600 |
||||
Кк90 |
0…1350 |
||||
ТПРТ |
К795, К799, Кк90 |
II |
600…1200 |
2 года |
4 года |
К795, К799 |
III |
600…1600 |
1 год |
2 года |
|
Кк90 |
600…1350 |
||||
К799 |
IV |
600…1800 |
Не нормирован |
||
ТПВР |
Кк90 |
IV |
600…1350 |
Не нормирован |
|
К799 |
600…1800 |
Варианты исполнения
ТППТ |
(R) |
|
Exi |
01.24А |
— |
0 |
23 |
— |
А |
1 |
H50 |
— |
И |
2 |
— |
Кк90 |
— |
20 |
— |
L |
/ |
l |
— |
М33 |
|
1 |
2 |
|
3 |
4 |
|
5 |
6 |
|
7 |
8 |
9 |
|
10 |
11 |
|
12 |
|
13 |
|
14 |
|
15 |
|
16 |
|
Поле |
Наименование |
Код |
Описание |
||||
1 |
Тип датчика |
ТППТ, ТПРТ, ТПВР |
Термопреобразователь проволочный |
||||
2 |
НСХ |
Не заполнено |
ПП(S) по ГОСТ Р 8.585-2001 |
ТППТ |
|||
R |
ПП(R) по ГОСТ Р 8.585-2001 |
||||||
Не заполнено |
ПР(B) по ГОСТ Р 8.585-2001 |
ТПРТ |
|||||
Не заполнено |
Тип С по ASTM E230 |
ТПВР |
|||||
A1, A2, A3 |
ВР(A-1), ВР(A-2), ВР(A-3) по ГОСТ Р 8.585-2001 |
||||||
3 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
ТППТ, ТПРТ, ТПВР |
|||
Exi |
0ExiaIICT6 X |
ТППТ, ТПРТ |
|||||
4 |
Модификация |
01.24А |
Монтажный элемент – приварной штуцер, с узлом наддува азотом. |
||||
5 |
Кабельный ввод |
0 |
штатный кабельный ввод |
||||
А-Z |
Специализированный кабельный ввод (см. раздел «Узлы коммутации датчика») |
||||||
6 |
Узел коммутации |
20, 22 |
алюминиевая головка с защелкой |
||||
21, 23; 24; 25; 26; 28 |
алюминиевая головка с винтом или крышкой на резьбе |
||||||
7 |
Типоразмер Термоэлектродов |
A |
Положительный Ø0.5мм |
Отрицательный Ø 0.5мм |
|||
B |
Положительный Ø 0.4мм |
Отрицательный Ø 0.5мм |
|||||
C |
Положительный Ø 0.4мм |
Отрицательный Ø 0.4мм |
|||||
8 |
Класс допуска |
Не заполнено |
|
ТПВР |
|||
1, 2 |
По ГОСТ Р 8.585-2001 |
ТППТ |
|||||
2, 3 |
ТПРТ |
||||||
9 |
Выходной сигнал, условное обозначение точности измерительного преобразователя. |
Не заполнено |
аналоговый сигнал (mV) в соответствии с НСХ |
||||
Т25 |
4-20 мА |
для класса допуска 1 |
|||||
Т40 |
для класса допуска 2 |
||||||
Т60 |
для класса допуска 3 |
||||||
H15 |
4-20 мА +HART |
для класса допуска 1 |
|||||
Н30 |
для класса допуска 2 |
||||||
Н60 |
для класса допуска 3 |
||||||
10 |
Исполнение рабочего спая |
И |
изолированный спай |
||||
11 |
Количество пар |
Не заполнено |
1 пара термоэлектродов |
||||
2 |
2 пары термоэлектродов (2 спая) |
||||||
12 |
Материал защитного чехла |
К795 |
Алюмооксидная керамика С795 |
||||
К799 |
Алюмооксидная керамика С799 |
||||||
Кк90 |
Карбид кремния газоплотный |
||||||
13 |
Наружный диаметр, мм |
10, 12 |
для чехла из К795, К799 |
||||
15, 24 |
для чехла из К799 |
||||||
20 |
для чехла из К795, К799 |
||||||
22 |
для чехла из Кк90 |
||||||
14 |
Монтажная длина L, мм |
100÷1250 |
для чехла из К795, К799 |
||||
100÷600 |
для чехла из Кк90 |
||||||
15 |
Длина l, мм |
160÷320 |
мм |
||||
16 |
Монтажный элемент |
Параметры штуцера |
М27, М33, К3/4, К1 и др. |
Примеры обозначения изделий
|
ТППТ 01.24А-А22-B2-И2-К799-12-800/400-М20х1,5 |
||
Вид изделия |
ТП |
Термопара платиновая |
|
НСХ |
ПТ |
ПП(S) по ГОСТ Р 8.585 |
|
Взрывозащита |
- |
Без взрывозащиты |
|
Модификация |
01.24А |
приварной штуцер, с узлом наддува |
|
Кабельный ввод |
А |
под РЗЦХ DN15 |
|
Коммутация (код головки) |
22 |
IP66 |
|
Диаметр термоэлектродов |
В |
0.4 / 0.5 мм |
|
Класс допуска |
2 |
второй класс |
|
Выходной сигнал |
- |
аналоговый |
|
Вид спая |
И2 |
изолированный, двойной |
|
Материал защитной оболочки |
К799 |
Керамика К799 |
|
Диаметр рабочей части |
12 |
Основные | |
---|---|
Производитель | Тесей |
Страна производитель | Россия |
Пользовательские характеристики | |
Состояние | Новое |
Тип | Датчики температуры 01.24A |
