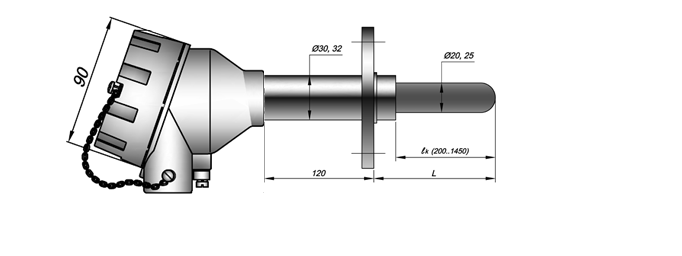

Датчики температуры модификации 01.23 предназначены для измерения температуры высокотемпературных газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Конструктивно эта модификация схожа с 01.21, однако дополнительно имеет монтажный элемент – монтажный фланец.

Датчик герметичен к измеряемой среде. Керамический защитный чехол частично армирован снаружи трубой из 12Х18Н10Т. Температура зоны перехода от керамической части чехла к металлической не должна превышать 800°С в рабочих условиях эксплуатации.

В клеммную головку датчика могут устанавливаться измерительные преобразователи с унифицированным вы-ходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus.



Технические характеристики

Рабочий спай

один

Изолированный(ых)

два

Вибростойкость ГОСТ Р 52931

группа L3

Номинальное (условное) давление

0,4 МПа

Климатическое исполнение ГОСТ 15150

УХЛ2.

Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

-55..+85ºС для всех изделий с выходным сигналом 4-20мА/HART

Поверка

- ГОСТ 8.338-2013 - для датчиков с монтажной длиной от 250 мм без установленных измерительных преобразователей.

- «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex. Методика поверки» для датчиков температуры с установленными измерительными преобразователями и для датчиков температуры ТПВР.

Показатель тепловой инерции

50 с

Диаметр термоэлектродов

Обозначение

Диаметр положительного

термоэлектрода, мм

Диаметр отрицательного

термоэлектрода, мм

А

0.5

0.5

В

0.4

0.5

С

0.4

0.4

Варианты исполнения фланцев

Простые плоские фланцы, обозначение:

150.110.4х18

Внешний диаметр 150мм, межцентровое расстояние 110мм, 4 отверстия по 18мм

140.100.4х16

Внешний диаметр 140мм, межцентровое расстояние 100мм, 4 отверстия по 16мм

Фланцы по ГОСТ 12815, ГОСТ Р 54432, DIN 1092:

Тип.Dn.Pn

Тип привалочной поверхности, номинальный диаметр прохода, номинальное давление

02.50.40

Исп. 2 по ГОСТ 12815, номинальный диаметр прохода 50мм, номинальное давление 40кг/см2



Показатели надежности

Показатели надежности

Группа условий эксплуатации

Вероятность безотказной работы

Назначенный срок службы

Средний срок службы

Гарантийный срок эксплуатации

II1

0,85 за 16 000 часов

2 года

4 года

2 года

III1

0,85 за 8 000 часов

1 год

2 года

1 год

IV

Не нормирована

Не нормирован

Не нормирован

Не нормирован

1 – эксплуатация датчиков температуры в окислительной и инертной атмосфере при отсутствии воздействия веществ, относящихся к платиновым ядам.



Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.

Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

4-20мА

1Т25

±0,25% ∙tn* или ±2,3°С

4-20мА

+HART

1Н15

±0,15% ∙tn* или ±1,5°С

2Т40

±0,4% ∙tn* или ±2,5°С

2Н30

±0,3% ∙tn* или ±2°С

3Т60

±0,6% ∙tn* или ±4,5°С

3Н60

±0,6% ∙tn* или ±4,5°С

Т100

±1,0% ∙tn* или ±10°С

Н100

±1% ∙tn* или ±10°С

* - tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение.



Температурный диапазон

Тип датчика

температуры

Материал чехла

Группа условий эксплуатации

Температура

применения, °С

Интервал между поверками

Средний срок службы

ТППТ

К795, К799, Кк90

II

0…1100

2 года

4 года

К795, К799, Кк90

III

0…1300

1 год

2 года

К795

IV

0…1600

Не нормирован

К799

0…1600

Кк90

0…1350

ТПРТ

К795, К799, Кк90

II

600…1200

2 года

4 года

К795, К799

III

600…1600

1 год

2 года

Кк90

600…1350

К799

IV

600…1800

Не нормирован

ТПВР

Кк90

IV

600…1350

Не нормирован

К799

600…1800



Варианты исполнения

ТППТ

(R)

Exi

01.23

0

23

А

1

H50

И

2

Кк90

20

L

/

l

02.50.40

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Поле

Наименование

Код

Описание

1

Тип датчика

ТППТ, ТПРТ, ТПВР

Термопреобразователь проволочный

2

НСХ

Не заполнено

ПП(S) по ГОСТ Р 8.585-2001

ТППТ

R

ПП(R) по ГОСТ Р 8.585-2001

Не заполнено

ПР(B) по ГОСТ Р 8.585-2001

ТПРТ

Не заполнено

Тип С по ASTM E230

ТПВР

A1, A2, A3

ВР(A-1), ВР(A-2), ВР(A-3) по ГОСТ Р 8.585-2001

3

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

ТППТ, ТПРТ, ТПВР

Exi

0ExiaIICT6 X

ТППТ, ТПРТ

4

Модификация

01.23

Монтажный элемент – фланец

5

Кабельный ввод

0

штатный кабельный ввод

А-Z

Специализированный кабельный ввод (см. раздел «Узлы коммутации датчика»)

6

Узел коммутации
датчика (см. раздел «Узлы коммутации датчика»)

20, 22

алюминиевая головка с защелкой

21, 23; 24; 25; 26; 28

алюминиевая головка с винтом или крышкой на резьбе

7

Типоразмер

Термоэлектродов

A

Положительный Ø0.5мм

Отрицательный Ø 0.5мм

B

Положительный Ø 0.4мм

Отрицательный Ø 0.5мм

C

Положительный Ø 0.4мм

Отрицательный Ø 0.4мм

8

Класс допуска

Не заполнено

ТПВР

1, 2

По ГОСТ Р 8.585-2001

ТППТ

2, 3

ТПРТ

9

Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 2 на стр. 5-4

Не заполнено

аналоговый сигнал (mV) в соответствии с НСХ

Т25

4-20 мА

для класса допуска 1

Т40

для класса допуска 2

Т60

для класса допуска 3

H15

4-20 мА +HART

для класса допуска 1

Н30

для класса допуска 2

Н60

для класса допуска 3

10

Исполнение

рабочего спая

И

изолированный спай

11

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов

2

2 пары термоэлектродов (2 спая)

12

Материал защитного чехла

К795

Алюмооксидная керамика С795

К799

Алюмооксидная керамика С799

Кк90

Карбид кремния газоплотный

13

Наружный диаметр, мм

10, 12

для чехла из К795, К799

15, 24

для чехла из К799

20

для чехла из К795, К799

22

для чехла из Кк90

14

Монтажная длина L, мм

100÷1250

для чехла из К795, К799

100÷600

для чехла из Кк90

15

Длина l, мм

160÷320

мм

16

Монтажный элемент

Параметры

фланца

Простые плоские фланцы или фланцы по ГОСТ 12815, ГОСТ Р 54432, DIN 1092.



Примеры обозначения изделий

ТПРТ 01.23-023-А2-И-К799-20-1000/800-01.50.06

Вид изделия

ТП

Термопара платиновая

НСХ

РТ

ПР(В) по ГОСТ Р 8.585

Взрывозащита

-

Без взрывозащиты

Модификация

01.23

с фланцем

Кабельный ввод

0

штатный

Коммутация (код головки)

23

IP66

Диаметр термоэлектродов

А

0.5 / 0.5 мм

Класс допуска

2

второй класс

Выходной сигнал

-
