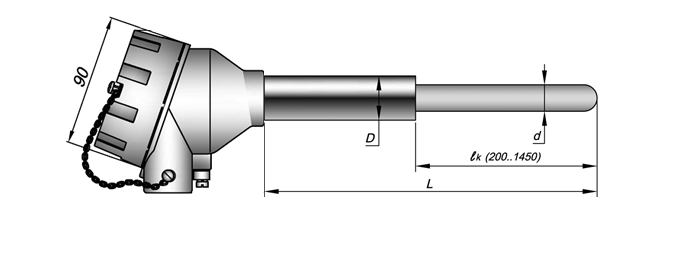

Датчики температуры 01.21, фото 1
впередназад

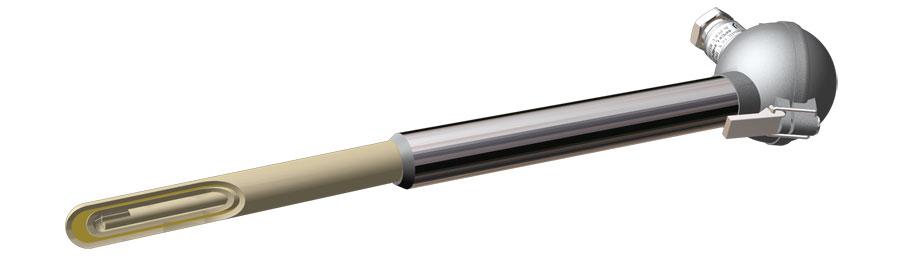

Датчики температуры 01.21, фото 2Датчики температуры 01.21, фото 3Датчики температуры 01.21, фото 4Датчики температуры 01.21, фото 5Датчики температуры 01.21, фото 6Датчики температуры 01.21, фото 7Датчики температуры 01.21, фото 8

Датчики температуры 01.21

Оптовые и розничные цены уточняйте

  • Под заказ
  • Оптом и в розницу
Датчики температуры 01.21
Датчики температуры 01.21Под заказ
Оптовые и розничные цены уточняйте
8 (017) 346-41-27
  • +375 29 856 56 77
    МТС
8 (017) 346-41-27
  • +375 29 856 56 77
    МТС
  • График работы
  • Адрес и контакты

Данные датчики температуры предназначены для измерения температуры высокотемпературных газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.

Для измерения температуры при наличии абразивных частиц, например, горячего дутья доменных печей, а также в химически агрессивных средах применяется снаружным защитным чехлом из карбида кремния в комплекте с внутренним чехлом из алюмооксидной керамики.

Датчики температуры модификации 01.21 имеют двойной (для диаметра чехла ≥ 15 мм) защитный керамический чехол из керамики К795, К799, Кк90. Пространство между наружным и внутренним чехлами заполнено порошком Al2O3 (для диаметра чехла ≥ 20 мм). Чехол частично армирован снаружи трубой:

http://www.tesey.com/ext_images/Image/01_20%20-%20%D1%81%D0%BF%D0%B0%D0%B9.jpg

- для 01.21 с армирующей трубой из стали AISI310, температура зоны перехода от керамической части чехла к металлической не должна превышать1000°C в рабочих условиях эксплуатации.

Для монтажа датчиков на объекте рекомендуется применять передвижные штуцера ЮНКЖ 031, ЮНКЖ 041 или фланцы монтажные передвижныеЮНКЖ 030 ил стоп-фланцы МВ2-32 (для датчиков с диаметром поддерживающей трубы Ø=32мм) см. раздел "Монтажная арматура ЮНКЖ".

В клеммные головки датчиков модификации 01.21 могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus.



Технические характеристики

Рабочий спай

один

Изолированный(ых)

два

Вибростойкость ГОСТ Р 52931

группа L3

Номинальное (условное) давление

0,4 МПа

Климатическое исполнение ГОСТ 15150

УХЛ2.

Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

-55..+85ºС для всех изделий с выходным сигналом 4-20мА/HART

Поверка

- ГОСТ 8.338-2013 - для датчиков с монтажной длиной от 250 мм без установленных измерительных преобразователей.

- «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex. Методика поверки» для датчиков температуры с установленными измерительными преобразователями и для датчиков температуры ТПВР.

Показатель тепловой инерции

50 с для диаметра Ø10мм, Ø12мм

одинарный чехол без засыпки Al2O3

К795, К799

100 с для диаметра Ø20мм

двойной чехол с засыпкой Al2O3

110 с для диаметра Ø24мм

120 с для диаметра Ø15мм

двойной чехол без засыпки Al2O3

240 с для диаметра Ø22мм

Кк90

Диаметр термоэлектродов

Обозначение

Диаметр положительного термоэлектрода, мм

Диаметр отрицательного термоэлектрода, мм

А

0.5

0.5

В

0.4

0.5

С

0.4

0.4



Показатели надежности

Показатели надежности

Группа условий

эксплуатации

Вероятность

безотказной работы

Назначенный срок службы

Средний срок

службы

Гарантийный срок

эксплуатации

II1

0,85 за 16 000 часов

2 года

4 года

2 года

III1

0,85 за 8 000 часов

1 год

2 года

1 год

IV

Не нормирована

Не нормирован

Не нормирован

Не нормирован

1 – эксплуатация датчиков температуры в окислительной и инертной атмосфере при отсутствии воздействия веществ, относящихся к платиновым ядам.



Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.

Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

Выходной

сигнал

Условное обозначение

Пределы допускаемой погрешности

4-20мА

1Т25

±0,25% ∙tn* или ±2,3°С

4-20мА

+HART

1Н15

±0,15% ∙tn* или ±1,5°С

2Т40

±0,4% ∙tn* или ±2,5°С

2Н30

±0,3% ∙tn* или ±2°С

3Т60

±0,6% ∙tn* или ±4,5°С

3Н60

±0,6% ∙tn* или ±4,5°С

Т100

±1,0% ∙tn* или ±10°С

Н100

±1% ∙tn* или ±10°С

* - tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение.



Температурный диапазон

Тип

датчика

температуры

Материал

чехла

Группа условий эксплуатации

Температура

применения, °С

Интервал между поверками

Средний срок службы

ТППТ

К795, К799, Кк90

II

0…1100

2 года

4 года

К795, К799, Кк90

III

0…1300

1 год

2 года

К795

IV

0…1600

Не нормирован

К799

0…1600

Кк90

0…1350

ТПРТ

К795, К799, Кк90

II

600…1200

2 года

4 года

К795, К799

III

600…1600

1 год

2 года

Кк90

600…1350

К799

IV

600…1800

Не нормирован

ТПВР

Кк90

IV

600…1350

Не нормирован

К799

600…1800



Варианты исполнения

ТППТ

(R)

Exi

01.21

0

23

А

1

H50

И

2

К799

20

L

/

lК

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Поле

Наименование

Код

Описание

1

Тип датчика

ТППТ, ТПРТ, ТПВР

Термопреобразователь проволочный

2

НСХ

Не заполнено

ПП(S) по ГОСТ Р 8.585-2001

ТППТ

R

ПП(R) по ГОСТ Р 8.585-2001

Не заполнено

ПР(B) по ГОСТ Р 8.585-2001

ТПРТ

Не заполнено

Тип С по ASTM E230

ТПВР

A1, A2, A3

ВР(A-1), ВР(A-2), ВР(A-3) по ГОСТ Р 8.585-2001

3

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

ТППТ, ТПРТ, ТПВР

Exi

0ExiaIICT6 X

ТППТ, ТПРТ

4

Модификация

01.21

С керамическим защитным чехлом, без монтажных элементов. Армирующая труба из стали AISI 310

5

Кабельный ввод

0

штатный кабельный ввод

А-Z

Специализированный кабельный ввод (см. раздел «Узлы коммутации датчика»)

6

Узел коммутации
датчика (см. раздел «Узлы коммутации датчика»)

20, 22

алюминиевая головка с защелкой

21, 23; 24; 25; 26; 28

алюминиевая головка с винтом или крышкой на резьбе

7

Типоразмер

термоэлектродов

A

Положительный Ø0.5мм

Отрицательный Ø 0.5мм

B

Положительный Ø 0.4мм

Отрицательный Ø 0.5мм

C

Положительный Ø 0.4мм

Отрицательный Ø 0.4мм

8

Класс допуска

Не заполнено

ТПВР

1, 2

По ГОСТ Р 8.585-2001

ТППТ

2, 3

ТПРТ

9

Выходной сигнал, условное обозначение точности измерительного преобразователя

Не заполнено

аналоговый сигнал (mV) в соответствии с НСХ

Т25

4-20 мА

для класса допуска 1

Т40

для класса допуска 2

Т60

для класса допуска 3

H15

4-20 мА +HART

для класса допуска 1

Н30

для класса допуска 2

Н60

для класса допуска 3

10

Исполнение

рабочего спая

И

изолированный спай

11

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов

2

2 пары термоэлектродов (2 спая)

12

Материал защитного чехла

К795

Алюмооксидная керамика С795

К799

Алюмооксидная керамика С799

Кк90

Карбид кремния газоплотный

13

Наружный диаметр, мм

10, 12

для чехла из К795, К799
