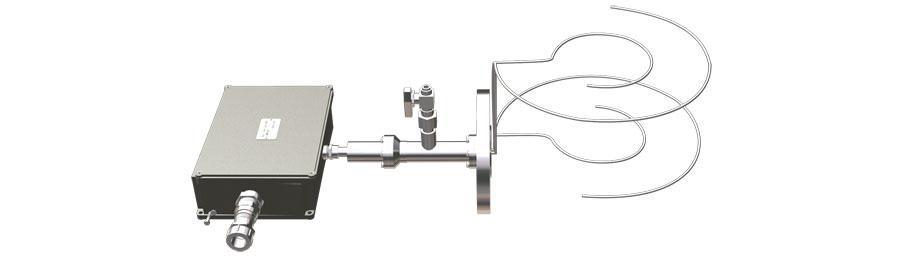

Многозонные датчики температуры 03.17
Многозонные датчики температуры 03.17, фото 2

Многозонные датчики температуры 03.17

Оптовые и розничные цены уточняйте

  • Под заказ
  • Оптом и в розницу
Многозонные датчики температуры 03.17
Многозонные датчики температуры 03.17Под заказ
Оптовые и розничные цены уточняйте
8 (017) 346-41-27
  • +375 29 856 56 77
    МТС
8 (017) 346-41-27
  • +375 29 856 56 77
    МТС
  • График работы
  • Адрес и контакты

Предназначены для измерения температуры внутри реакторов установок каталитического синтеза и гидрокрегинга нефтепродуктов. Возможно применение для контроля распределения температуры в объеме емкостей или печей.
Изготавливаются как в общепромышленном исполнении так и с видами взрывозащиты взрывонепроницаемая оболочка (Exd) или искробезопасная электрическая цепь уровня «ia» (Exi)ГОСТ 30852.13-2002.

Состоят из несколькихтермопар модификации 02.01 различной монтажной длины. Число зон измерения равно числу термопреобразователей 02.01 которыемонтируются на несущем фланце, изготовленном по ГОСТ 12815-80, DIN 1092, ASME B16.5-2003.Крепление соединительной коробки на несущем фланце датчика осуществляется через узел сопряжения.

Изготавливаются по индивидуальным чертежам, согласованным с Заказчиком, отражающим тип фланца, вид узла подключения (свободные провода или соединительная коробка), наличие измерительных преобразователей, монтажные длины и прочее. При необходимости клеммная коробка может быть вынесена от присоединительного фланца с применением гофрированного металлорукава.

Многозонные датчики модификации 03.07 не имеют камеру контроля утечек измеряемой среды через несущий фланец и рекомендованы к применению внутри специальных термокарманов реакторов и емкостей.

Датчики 03.17 оснащены камерой контроля утечек и рекомендованы к установке непосредственно в термометрируемую среду. Узел контроля утечек может быть оснащен датчиком давления с цифровым сигналом по протоколу HART (наличие и тип датчика указывается в чертеже). При использовании в химически агрессивных средах рекомендуется применять вариант исполнения с увеличенной толщиной стенки кабеля с минеральной изоляцией диаметром 6 мм и более.

В клеммную коробку могут устанавливаться измерительные преобразователис унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, а также кабельные вводы для дополнительной фиксации кабеля и, при необходимости, металлорукава. Количество и тип кабельных вводов также указываются в согласованном чертеже многозонного датчика.



Технические характеристики

Рабочий спай

Один или Два

Изолирован(ы) или Неизолирован(ы)

Вибростойкость ГОСТ Р 52931

группа V3

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

УХЛ2.Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

-55..+85ºС для изделий с унифицированным выходным сигналом

Поверка

Периодической поверке не подлежат. После выработки ресурса должны быть выведены из эксплуатации.

Номинальное (условное)
давление

соответствует характеристикам несущего фланца (0,1 ÷ 25МПа)

Материал фланца

Согласовывается в чертеже. Максимальная температура на монтажном фланце – 600°С (значения рабочих давлений и температур фланцев не должны выходить за пределы, установленные соответствующими правилами и нормами государственного надзора для данных материалов и условий эксплуатации)



Показатели надежности

Группа условий эксплуатации

Вероятность безотказной работы

Гарантийный срок эксплуатации

I

0,95 за 40 000 часов

5 лет

II

0,95 за 16 000 часов

2 года



Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.


Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

Выходной
сигнал

Условное обозначение

Пределы допускаемой погрешности

4-20мА

к0Т40

±0,4% ∙tn* или ±1,5°С

4-20мА+HART

к1Н25

±0,25%∙ tn или±0,9°С;

к1Т50

±0,5%∙ tn или±2,0°С

к0Н40

±0,4%∙ tn или±1,2°С;

к2Т80

±0,8%∙ tn или ± 2,5°С

к1Н50

±0,5%∙ tn или ±1,7°С;

к2Н80

±0,8%∙ tn или ± 2,5°С

* - tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.



Температурный диапазон

Тип КТ

Диапазон измерений, ºС

Группа условий эксплуатации

Назначенный срок службы

Выбор кабеля

Диаметр оболочки

Материалоболочки

КТХА

– 40 .. +600

I

5 лет

3; 4,5; 6, 8, 10

С321; С316;С347;T600

– 200 ..+ 800

II

2 года

3; 4,5; 6, 8, 10

С321

– 200..+ 900

3; 4,5; 6, 8, 10

С316;С347;T310;T600

КТНН

– 40 ..+ 700

I

5 лет

3; 4,5

С347, Т310; Т600;

– 40 ..+800

II

2 года

3

С347, T310; Т600

- 200 ..+ 1000

4,5, 6

Т310; T600

КТХК

– 40 ..+ 600

I

5 лет

3; 4; 4,6; 5; 6

С10

КТЖК

– 40 ..+ 760

II

2 года

3; 4,5

С321; С316

Показатель тепловой инерции τ 0,63:


Вид рабочего спая

Секунд, при наружном диаметре d, мм

d = 3,0

d = 4,5

d = 6

Изолированный от оболочки

1,0

2,0

4,0

Неизолированный от оболочки

0,5

1,0

2,0



Варианты исполнения

КТХА

Exd

03.17

1

41

к1

H50

4

И

2

С316

Д

6

L

/

l

-

Исп. 930.T2

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Поле

Наименование поля

Код

Описание

1

Тип датчика

КТХА, КТХК, КТНН

кабельный термоэлектрический преобразователь

2

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

Exi

0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002

Exd

1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.10-2002

3

Модификация

03.07

Многозонный датчик температуры с фланцем, без камеры контроля утечек

03.17

Многозонный датчик температуры с фланцем, с камерой контроля утечек

4

Узел коммутации

0

Свободные концы 50мм

IP65

0ExiaIICT6 или общ. назнач.

1

Клеммная коробка

IP66

1ExdIICT6 / 0ExiaIICT6 X

5

Вариант исполнения

20

159х159х101мм

6 ИП максимально

Общего назначения

30

110х110х85мм

4 ИП максимально

0ExiaIICT6 X

31

147х147х100мм

6 ИП максимально

32

305х147х100мм

16 ИП максимально

40

282х182х105мм

8 ИП максимально

1ExdIICT6 Х

41

304х204х214мм

15 ИП максимально

42

425х224х214мм

24 ИП максимально

50

Многожильный провод, изоляция Силикон / Экран / Силикон

Только для 03.07

60

Многожильный провод, изоляция Фторопласт / Экран / Фторопласт

6

Класс допуска

к0; к1; к2

Подробнее см. таблицу 5стр 2-9

7

Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10

Не заполнено

аналоговый сигнал в соответствии с НСХ

Т40

4-20 мА

для k0

Т50; Т70

для k1

H40

4-20 мА +HART

для k0

Н25; Н50

для k1

9

Количество зон

1…30

Количество зон (уровней) контроля температуры

9

Исполнение рабочего спая датчика

Н

неизолированный спай

общего назначения

И

изолированный спай

1ExdIICT6 / 0ExiaIICT6 X или общего назначения

10

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов в каждой зоне

2

2 пары термоэлектродов (2 спая) в каждой зоне

11

Материал наружной оболочкикабеля

С10

Сталь 12Х18Н10Т (только для КТХК)

С321, С316, С347

AISI 321, AISI 316, AISI 347

Т310, Т600

AISI310, INCONEL 600

12

Толщина оболочки кабеля

Не заполнено

Стандартная толщина оболочки (см. таблицу 1 введение)

Д

Двойная толщина оболочки (см. таблицу 1 введение)

13

Наружный диаметр оболочки кабеля

3; 4,5;6, 8, 10

размер в мм по выбору Заказчика

14

Монтажная длина Ln

10÷100 000

Указывается длина самого нижнего (дальнего) элемента многозонного датчика

15

Длина lудлиняющего провода

Не заполнено

Для исполнений с клеммными коробками 1хх

100÷30 000

указать размер в мм

Только для исполнений 05х, 06х

16

Номер чертежа

Исп. ХХХ.VV

Указывается краткий номер согласованного чертежа



Примеры обозначения изделий

КТХА Exd03.17-–141 – к1H50 – 4И2 – 2С316 – 6 – L, исполнение 930.T2¾ многозонный датчик температуры на базе термопар градуировки хромель-алюмель (ХА) модификации 03.17с камерой контроля утечек, с соединительной коробкой (141)из алюминиевого сплава с взрывозащитой типавзрывонепроницаемая оболочка (Exd), класс допуска термопар 1, датчик оборудован измерительными преобразователями 4-20мА+HART (H50), по два изолированных рабочих спая (И2)в каждой зоне, 4зоны измерения, оболочка кабеля двойной толщины из стали AISI 316(2С316) диаметром 6 мм, номер конструкторской документации 930.Т2.
