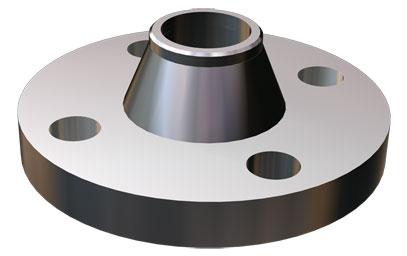

Фланцы стальные приварные встык предназначены для присоединения к штуцерам аппаратов, ёмкостей и резервуаров в качестве ответных дляфланцевых защитных гильз ЮНКЖ 019, 020, 024, 124,а так же для датчиков имеющих монтажный элемент – фланец с уплотнительной поверхностью в соответствии с ГОСТ 12815, ГОСТ Р 54432, ASMEB16.5 или DINEN 1092-1.
Фланцы изготавливаются в соответсвиис ГОСТ 12821, ASMEB16.5 или DINEN 1092-1, а также по техническому заданию заказчика с разработкой и согласованием конструкторской документации.
Технические характеристики
рабочее давление РР:по ГОСТ 356-80 – в зависимости от температуры среды и материала фланца
технические характеристики:в соответствии с требованиями ГОСТ 12815-80, ГОСТ 12816-80 ГОСТ 54432, ГОСТ 12821-80, ASME B16.5 или EN 1092-1
Варианты исполнения
Формирование кода условного обозначения фланцев
ЮНКЖ 037 |
¾ |
02 |
. |
50 |
. |
63 |
¾ |
С10 |
1 |
|
2 |
|
3 |
|
4 |
|
5 |
Поле |
Структура |
Код поля |
Расшифровка |
1 |
Код предприятия-изготовителя |
ЮНКЖ 037 |
фланец стальной воротниковый |
2 |
Исполнение уплотнительной |
01; RF; form B |
с соединительным выступом |
02; LM; SM; form E |
с выступом |
||
03; LF; SF; form F |
с впадиной |
||
04; LT; ST; form C |
с шипом |
||
05; LG; SG; form D |
с пазом |
||
07; RTJ; form H |
под прокладку овального сечения |
||
3 |
Проход условный DN |
от 20 до 80 |
размер в мм из ряда по ГОСТ 28338 |
до 3’’ |
размер в дюймах по ASME |
||
4 |
Группа прочности фланцев |
от 1 до 250 |
номинальное (усл.) давление в кгс/см2 из ряда по ГОСТ 26349 |
От 150# до 2500# |
класс по ASME |
||
5 |
Материал фланца |
С10 |
из стали 12Х18Н10Т |
С13 |
из стали 10Х17Н13М2Т |
||
Ст20 |
из стали 20 |
||
Схм |
из стали 15Х5М |
Примеры обозначения изделий
ЮНКЖ 037¾02.50.6,3¾C10¾фланецЮНКЖ 037, исполнение2 (ГОСТ 12815),DN-50 мм,PN-63кгс/см2. Материал фланца С10¾ сталь 12Х18Н10Т.
ЮНКЖ 037¾RF.2.300# ¾Cхм ¾фланец ЮНКЖ 037, исполнениеRF(ASMEB16.5),DN=2’’,класс 300. Материал фланца Схм¾ сталь 15Х5М
Основные | |
---|---|
Производитель | Тесей |
Страна производитель | Россия |
Пользовательские характеристики | |
Состояние | Новое |
Тип | ЮНКЖ 037 фланец ответный |
- Цена: Цену уточняйте
