Предназначены для защиты датчиков температуры от механического или химического воздействия рабочей среды при их установке в сосуды под давлением, трубопроводы и другие объекты, требующие дополнительной защиты датчика.

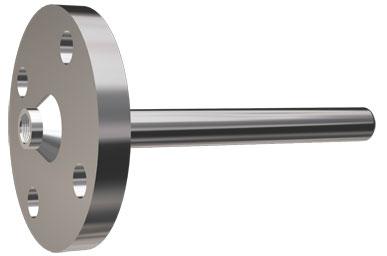

Гильзы защитные ЮНКЖ 024 изготавливаются с цельноточеным чехлом.
Фланцы для гильз изготавливаются по ГОСТ 12815, ASME B16.5, DIN 1092-1, ГОСТ Р 54432, а также по техническому заданию заказчика с разработкой и согласованием конструкторской документации. Исполнения уплотнительных поверхностей см. в таблице №5 раздела «Гильзы защитные ЮНКЖ»
Материал гильзы: С10 – сталь 12Х18Н10Т, С08 – 08Х18Н10Т или С13 – 10Х17Н13М2Т, полный список доступных материалов указан таблице №1 раздела «Гильзы защитные ЮНКЖ».
Для присоединения гильз к машинам, аппаратам, емкостям и резервуарам предлагаем ответные присоединительные фланцы ЮНКЖ 037 (см. раздел «Узлы, детали ЮНКЖ»), а также прокладки и крепеж (см. раздел «Комплектующие, дополнительное оборудование»).
Конструкция сопряжения погружной части и фланца гильзы ЮНКЖ 024 защищена патентом на полезную модель №39225.
Технические характеристики
Модификация |
Давление номинальное РN, МПа (кгс/см2) |
Проход условный DN |
D, мм |
d, мм |
max Ø датчика*, мм |
Монтажная длина гильзы защитной L, мм |
Погружная длина гильзы U, мм |
|
от |
до |
|||||||
ЮНКЖ 024 |
от 0,1 до 40,0 (от 1 до 400) |
от 25 до 100 |
16 |
— |
8 |
120
|
1300
|
U=L-(10…16) |
18÷35 |
— |
10 |
||||||
22 |
17,5 |
10 |
* - возможность изготовления гильз под датчики с большими диаметрами уточняйте при заказе.
Варианты исполнения
ЮНКЖ |
|
024 |
¾ |
02 |
. |
50 |
. |
63 |
¾ |
G1/2 |
. |
Н |
¾ |
С13 |
. |
S |
¾ |
18 |
¾ |
630 |
/ |
150 |
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
9 |
|
10 |
|
11 |
|
12 |
№ поля |
Структура |
Код поля |
Расшифровка |
1 |
Код предприятия-изготовителя |
ЮНКЖ |
|
2 |
Модификация |
024 |
Фланцевая гильза с цельноточёным цилиндрическим чехлом постоянного диаметра |
3 |
Исполнение уплотнительной поверхности фланца |
01, 02, 03, 04, 05, 07 |
по ГОСТ 12815 |
RF, LM, LF, LT, LG, RTJ |
по ASME B16.5 |
||
B, C, D, E, F, H (J) |
по DIN 1092-1, ГОСТ Р 54432 |
||
4 |
Проход условный DN |
от 20 до 100 |
размер в мм из ряда по ГОСТ 28338 |
до 3’’ |
Размер в дюймах по ASME |
||
5 |
Группа прочности фланца |
от 1 до 250 |
номинальное (усл.) давление в кгс/см2 из ряда по ГОСТ 26349 |
от 150# до 2500# |
класс по ASME |
||
6 |
Внутренняя резьба под датчик |
|
М20х1,5 – не указывается |
G1/2; G1 |
резьба трубная цилиндрическая |
||
K1/2; K1 |
резьба коническая дюймовая только для гильз под монтаж датчиков с неподвижным штуцером. |
||
7 |
Исполнение по виду уплотнения датчика |
- |
под подвижный штуцер (поле не заполняется) |
Н |
под неподвижный штуцер |
||
8 |
Материал гильзы* |
С316 |
AISI 361Ti |
М400 |
Monel 400 |
||
I825, I800 |
Incoloy 825, Incoloy 800 |
||
Т904, Т446 |
AISI 904L, AISI 446 |
||
Т310, Т600, Т625 |
AISI 310S, Inconel 600, Inconel 625 |
||
9 |
Наличие/отсутствие покрытия чехла гильзы |
- |
без покрытия |
S |
с износостойким и коррозионностойким покрытием |
||
10 |
Наружный диаметр рабочей части, D |
16; 18-35 |
мм |
11 |
Длина монтажная, L |
120÷1300 |
размер от уплотнительной поверхности в мм. Рекомендуется выбирать из стандартного ряда линейных размеров по ГОСТ 6636-69 |
12 |
Длина покрытия |
l |
Для гильз без покрытия поле не заполняется |
* - Возможность изготовления гильз защитных из других материалов, указанных в таблице №1 на стр. 9-3, уточняйте при заказе.
Примеры обозначения изделий
ЮНКЖ 024-02.50.63-G1/2.Н-C13.S-18-630/150 - гильза защитная модификации 024, фланец исп. 2 (ГОСТ 12815) DN-50 мм, PN-6.3 МПа. Для датчика с резьбой G1/2 с Неподвижным штуцером. Материал чехла и фланца С13 (10Х17Н13М2Т), чехол с покрытием (S), диаметр рабочей части 18 мм, монтажная длина 630 мм, длина покрытия 150 мм.
Основные | |
---|---|
Производитель | Тесей |
Страна производитель | Россия |
Пользовательские характеристики | |
Состояние | Новое |
Тип | Гильзы защитные ЮНКЖ 024 |
- Цена: Цену уточняйте
