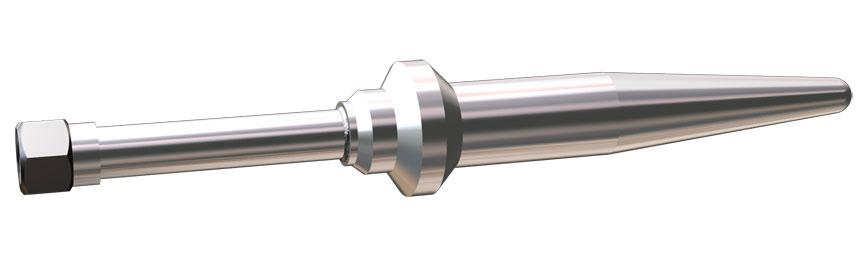

Гильзы защитные ЮНКЖ 018
Цену уточняйте
- Под заказ
- Оптом и в розницу
Отправка с 08 мая 2024Предназначены для защиты датчиков температуры от механического или химического воздействия рабочей среды при их установке в трубопроводах, аппаратах и резервуарах с теплоизоляцией.
Погружаемая часть гильз - цельноточеная. Материал: СМФ – сталь 12Х1МФ или С10 – сталь 12Х18Н10Т, полный список доступных материалов указан в таблице №1 раздела «Гильзы защитные ЮНКЖ».
Конструкция обеспечивает возможность замены датчика без демонтажа защитной гильзы с объекта, а также возможность вынести клеммную головку датчика за пределы теплоизоляции трубопровода или аппарата.
Технические характеристики
|
Модификация |
Давление номинальное (РN), МПа |
Диаметр чехла, мм |
max Ø датчика, мм |
Погружная длина гильзы U, мм |
Монтажная длина датчика L*, мм |
|
|
от |
до |
|||||
|
ЮНКЖ 018 |
80 |
35 |
8 |
100 |
320 |
320, 400, 500 |
* - возможно изготовление с другими длинами, уточняйте при заказе.
Рекомендуемые термопреобразователи:
|
Модификация |
Рекомендуемые термопреобразователи |
|
|
ЮНКЖ 018 |
· КТxx 01.10 диаметром Ø=8мм · ТСхх 101 диаметром Ø=8мм · ТСхх 103 · ТСПТ 105 · При наличии штуцера монтажного ЮНКЖ 038 или штуцера передвижного ЮНКЖ 031: ТСxx 102 диаметром Ø≤8мм, ТСПТ 106. |
Варианты исполнения
|
ЮНКЖ |
|
018 |
¾ |
55 |
. |
А |
. |
800 |
¾ |
G1/2 |
. |
Н |
¾ |
С10 |
¾ |
35 |
¾ |
500 |
/ |
320 |
|
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
9 |
|
10 |
|
11 |
|
№ поля |
Структура |
Код поля |
Расшифровка |
|
1 |
Код предприятия-изготовителя |
ЮНКЖ |
|
|
2 |
Номер модификации гильзы |
018 |
Гильза цельноточеная, вварная |
|
3 |
Присоединительный размер
|
55 |
Диаметр посадочного места 55мм |
|
4 |
Исполнение по виду уплотнения гильзы на объекте |
A |
исполнение A типовое |
|
5 |
Номинальное давление |
800 |
номинальное (усл.) давление в кгс/см2 |
|
6 |
Внутренняя резьба N под датчик
|
|
М20х1,5 – не указывается |
|
G1/2; |
резьба трубная цилиндрическая ГОСТ 6357 |
||
|
K1/2; |
резьба коническая дюймовая ГОСТ 6111 только для гильз под монтаж датчиков с неподвижным штуцером. |
||
|
7 |
Исполнение по виду уплотнения датчика в гильзе |
- |
под подвижный штуцер (поле не заполняется) |
|
Н |
под неподвижный штуцер |
||
|
8 |
Материал погружаемой части |
С10 |
сталь 12Х18Н10Т; |
|
Смф |
сталь 12Х1МФ |
||
|
9 |
Наружный диаметр рабочей части |
35 |
мм |
|
10 |
Длина устанавливаемого датчика L |
320, 400, 500 |
мм. |
|
11 |
Длина погружная U |
100-320 |
мм. |
Примеры обозначения изделий
ЮНКЖ 018-55.А.800-G1/2-C10-35-500/320 - гильза защитная модификации 018, резьба G1/2 для датчика с подвижным штуцером. Материал чехла С10 (12Х18Н10Т), диаметр рабочей части 35 мм, монтажная длина 500 мм, погружная длина 320 мм.
| Основные | |
|---|---|
| Производитель | Тесей |
| Страна производитель | Россия |
| Пользовательские характеристики | |
| Состояние | Новое |
| Тип | Гильзы защитные ЮНКЖ 018 |
- Цена: Цену уточняйте
