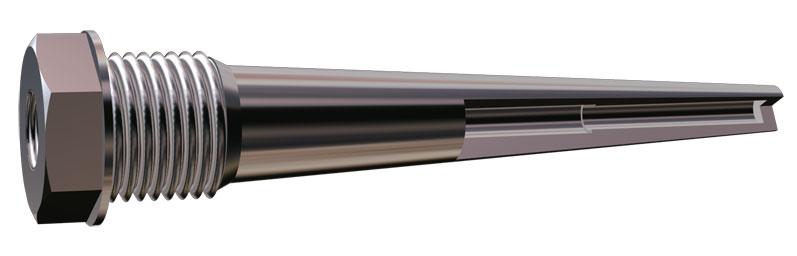

Гильзы защитные ЮНКЖ 016

Цену уточняйте

  • Под заказ
  • Оптом и в розницу
clockОтправка с 11 апреля 2024
Гильзы защитные ЮНКЖ 016
Гильзы защитные ЮНКЖ 016Под заказ
Цену уточняйте
+375 (17) 336-33-70
Отдел продаж (добавочный номер 1)
  • +375 (29) 697-04-04
    Отдел продаж (мобильный)
  • +375 (33) 660-04-04
    Склад (мобильный)
  • +375 (29) 332-93-69
    Специалист по продукции ЭМИС
+375 (17) 336-33-70
Отдел продаж (добавочный номер 1)
  • +375 (29) 697-04-04
    Отдел продаж (мобильный)
  • +375 (33) 660-04-04
    Склад (мобильный)
  • +375 (29) 332-93-69
    Специалист по продукции ЭМИС

Заказ только по телефону

возврат товара в течение 14 дней по договоренности

Предназначены для защиты датчиков температуры от механического или химического воздействия рабочей среды при их установке в сосуды под давлением, трубопроводы и другие объекты, требующие дополнительной защиты датчика.

Защитные гильзы модификации ЮНКЖ 016 изготавливаются цельноточеными. Стандартный материал гильзы: С10 – сталь 12Х18Н10Т, С08 – 08Х18Н10Т или С13 – 10Х17Н13М2Т, полный список доступных материалов указан в таблице №1 раздела «Гильзы защитные ЮНКЖ». Для выноса клеммной головки из зоны повышенного теплового воздействия возможно применять ниппель ЮНКЖ 032.

Для присоединения гильз к машинам, аппаратам, емкостям и резервуарам предлагаем бобышки ЮНКЖ 034, ЮНКЖ 035, ЮНКЖ 036 (см. раздел «Монтажная арматура ЮНКЖ»).



Технические характеристики

Модификация

Давление

номинальное РN, МПа (кгс/см2)

Присоединительная резьба М

D, мм

d, мм

max Ø датчика, мм

Монтажная длина гильзы защитной L, мм

Погружная длина гильзы U, мм

от

до

ЮНКЖ 016

50 (500)

М27х2; G3/4

K3/4

М33х2; G1

K1”

8

80

500

U=L

для резьбы

М12 – М33

и

G3/8 - G1

U=L-13…19

для резьбы

К1/4 до К1

Таблица «Варианты исполнений по виду уплотнения гильзы на объекте»

Присоединительная резьба

Исполнение А

Исполнение В

Исполнение С

с проточкой по ГОСТ 10549

с конической резьбой

по ГОСТ 22526

по ОСТ 26.260.460

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

M

Dm, мм

P , мм

Dm, мм

P , мм

К

P min , мм

Dm, мм

P , мм

Dm, мм

P , мм

М20х1,5

31

17

½

21,0

25

14

31

17

G1/2

31

17

¾

21,5

26

14

31

17

G3/4

38

22

1

26,5

32

16

36

22

М27х2

38

22

27,5

32

16

36

22

G1

48

32

39

18

43

32

М33х2

48

32

39

18

43

32



Варианты исполнения

ЮНКЖ

016

¾

33

.

А

.

500

¾

G1/2

.

Н

¾

С13

.

S

¾

630

/

100

1

2

3

4

5

6

7

8

9

10

11

№ поля

Структура

Код поля

Расшифровка

1

Код предприятия-изготовителя

ЮНКЖ

2

Номер модификации гильзы

016

Цельноточеная коническая гильза (сверление переменного диаметра под датчик max Ø 8мм)

3

Резьба монтажная M

12; 16; 18

М12х1,5; М16х1,5; М18х1,5 по ГОСТ 24705

20

М20х1,5 по ГОСТ 24705

27

М27х2 по ГОСТ 24705

33

М33х2 по ГОСТ 24705

G1/2; G3/4; G1

резьба трубная цилиндрическая ГОСТ 6357

K1/2; K3/4; K1

резьба коническая дюймовая ГОСТ 6111

4

Исполнение по виду уплотнения гильзы на объекте

A

исполнение A (по ГОСТ 10549)

B

исполнение B (по ГОСТ 22526)

C

исполнение C под бобышку по ОСТ 26.260.460-99

5

Номинальное давление

от 1 до 500

номинальное (усл.) давление в кгс/см2

6

Внутренняя резьба N под датчик

-

М20х1,5 – не указывается

G1/2;

резьба трубная цилиндрическая ГОСТ 6357

K1/2;

резьба коническая дюймовая ГОСТ 6111 только для гильз под монтаж датчиков с неподвижным штуцером.

7

Исполнение по виду уплотнения датчика в гильзе

-

под подвижный штуцер (поле не заполняется)

Н

под неподвижный штуцер

8

Материал погружаемой части*

С10

сталь 12Х18Н10Т;

С08

сталь 08Х18Н10Т;

С13

сталь 10Х17Н13М2Т

Смф

сталь 12Х1МФ

С316

AISI 361Ti

М400

Monel 400

I825, I800

Incoloy 825, Incoloy 800

Т904, Т446

AISI 904L, AISI 446

Т310, Т600, Т625

AISI 310S, Inconel 600, Inconel 625

H276, H22

Hastelloy C-276, Hastelloy C-22

9

Наличие/отсутствие покрытия чехла гильзы

-

без покрытия (поле не заполняется)

S

с износостойким и коррозионностойким покрытием

10

Длина устанавливаемого

датчика

L

размер от уплотнительной поверхности, мм. Рекомендуется выбирать из стандартного ряда линейных размеров ГОСТ 6636-69

11

Длина покрытия

l

Для гильз без покрытия поле не заполняется.

* - Возможность изготовления гильз защитных из других материалов, указанных в таблице №1 на стр. 9-3 уточняйте при заказе.



Примеры обозначения изделий

ЮНКЖ 016-27.В.500-C10-300 гильза защитная модификации 016, монтажная резьба М27х2, уплотнительная поверхность исп. В (по ГОСТ 22526). Номинальное давление 500 кгс/см2 (50 МПа). По умолчанию резьба для датчика М20х1,5 с подвижным штуцером. Материал гильзы С10 (12Х18Н10Т), монтажная длина 300 мм.







Характеристики
Основные
Производитель Тесей
Страна производительРоссия
Пользовательские характеристики
СостояниеНовое
ТипГильзы защитные ЮНКЖ 016
