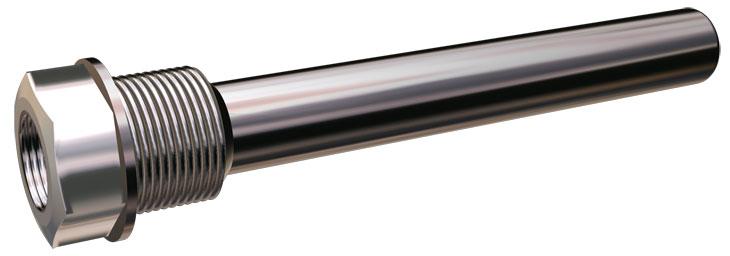

Гильзы защитные ЮНКЖ 014

Модификация

Давление

номинальное

РN, МПа (кгс/см²)

Присоединительная резьба М

D, мм

d, мм

max Ø датчика, мм

Монтажная длина гильзы защитной L, мм

Погружная длина гильзы U, мм

от

до

ЮНКЖ 014*

20 (200)

· Метрическая по ГОСТ 24705 от М12 до М33

· Трубная цилиндрическая по ГОСТ 6357 от G3/8 до G1

· Коническая по ГОСТ 6111 от К1/4 до К1”

14

—

10

120

250

U=L

для резьбы

М12 – М33

и

G3/8 - G1

U=L-13…19

для резьбы

К1/4 до К1

32 (320)

10

6

80

250

16

10

120

1250

40 (400)

14

8

320

50 (500)

8

3,5

60

160

10

4,5

250

12

6

120

320

16

8

1250

18

10

Присоединительная резьба

Исполнение А

Исполнение В

Исполнение С

с проточкой по ГОСТ 10549

с конической резьбой

по ГОСТ 22526

по ОСТ 26.260.460

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

M

Dm, мм

ℓ_P , мм

Dm, мм

ℓ_P , мм

К

ℓ_P min , мм

Dm, мм

ℓ_P , мм

Dm, мм

ℓ_P , мм

М20х1,5

31

17

—

½

21,0

25

14

31

17

G1/2

31

17

¾

21,5

26

14

31

17

G3/4

—

38

22

1

26,5

32

16

36

22

М27х2

38

22

1½

27,5

32

16

36

22

G1

48

32

—

39

18

43

32

М33х2

48

32

39

18

43

32

ЮНКЖ

014

¾

27

.

B

.

200

¾

G1/2

.

Н

¾

С13

.

S

¾

20

¾

630

/

100

1

2

3

4

5

6

7

8

9

10

11

12

№ поля

Структура

Код поля

Расшифровка

1

Код предприятия-изготовителя

ЮНКЖ

2

Номер модификации гильзы

014

Цельноточеная цилиндрическая гильза постоянного диаметра

3

Резьба монтажная M

12; 16; 18

М12х1,5; М16х1,5; М18х1,5 по ГОСТ 24705

20

М20х1,5 по ГОСТ 24705

27

М27х2 по ГОСТ 24705

33

М33х2 по ГОСТ 24705

G1/2; G3/4; G1

резьба трубная цилиндрическая ГОСТ 6357

K1/2; K3/4; K1

резьба коническая дюймовая ГОСТ 6111

4

Исполнение по виду уплотнения гильзы на объекте

A

исполнение A (по ГОСТ 10549)

B

исполнение B (по ГОСТ 22526)

C

исполнение C под бобышку по ОСТ 26.260.460-99

5

Номинальное давление

от 1 до 500

номинальное (усл.) давление в кгс/см²

6

Внутренняя резьба N под датчик

-

М20х1,5 – не указывается

G1/2;

резьба трубная цилиндрическая ГОСТ 6357

K1/2;

резьба коническая дюймовая ГОСТ 6111 только для гильз под монтаж датчиков с неподвижным штуцером.

7

Исполнение по виду уплотнения датчика в гильзе

-

под подвижный штуцер (поле не заполняется)

Н

под неподвижный штуцер

8

Материал погружаемой части*

С10

сталь 12Х18Н10Т;

С08

сталь 08Х18Н10Т;

С13

сталь 10Х17Н13М2Т

Смф

сталь 12Х1МФ

С316

AISI 361Ti

М400

Monel 400

I825, I800

Incoloy 825, Incoloy 800

Т904, Т446

AISI 904L, AISI 446

Т310, Т600, Т625

AISI 310S, Inconel 600, Inconel 625

H276, H22

Hastelloy C-276, Hastelloy C-22

9

Наличие/отсутствие покрытия чехла гильзы

-

без покрытия (поле не заполняется)

S

с износостойким и коррозионностойким покрытием

10

Наружный диаметр рабочей

части

D

мм

11

Длина устанавливаемого

датчика

L

размер от уплотнительной поверхности, мм. Рекомендуется выбирать из стандартного ряда линейных размеров ГОСТ 6636-69

12

Длина покрытия

l

Для гильз без покрытия поле не заполняется.
