Предназначены для измерения температуры твёрдых тел, например, подшипников; жидких и газообразных сред, не разрушающих материал защитного чехла, например, природного газа.Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.
При необходимости могут комплектоваться выносными преобразователями ИПП для унификации выходного сигналав сигнал постоянного тока 4-20 мА по ГОСТ 26.011 и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, а также кабельные вводы для дополнительной фиксации кабеля и, при необходимости, металлорукава.
Технические характеристики
Схема соединений |
3-х проводная |
класс допуска А, В, С |
|
4-х проводная |
|||
Вибростойкость ГОСТ Р 52931 |
группа F3 |
||
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
||
Климатическое исполнение ГОСТ 15150 |
УХЛ2. Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
|
-60..+85 ºС для исполнения Ex с аналоговым сигналом |
|||
-55..+85ºС для изделий с унифицированным выходным сигналом |
|||
Поверка |
- ГОСТ 8. 461-2009; |
||
Время термической реакции датчика |
8-10 секунд |
Показатели надежности
Показатели надежности:
Группа условий эксплуатации |
Вероятность безотказной работы |
Назначенный срок службы |
Средний срок службы |
Гарантийный срок эксплуатации |
I |
0,95 за 40 000 часов |
5 лет |
10 лет |
5 лет |
II |
0,95 за 16 000 часов |
2 года |
4 года (6 лет) * |
2 года |
* - Увеличенный средний срок службы с вероятностью безотказной работы 0,6 за указанный период.
Температурный диапазон
Тип ТС |
Группа условий эксплуатации |
Класс допуска |
Температура применения, °С |
ИМП |
Средний срок службы |
ТСМТ |
II |
B, C |
– 50…+150 |
2 года |
4 года |
ТСПТ |
I |
А, B, С |
– 50…+150 |
5 лет |
10 лет |
II |
А, B, С |
– 50…+200 |
2 года |
4 года |
|
II |
А, B, С |
– 50…+180 |
2 года |
4 года |
Варианты исполнения
ТСПТ |
|
Exi |
311 |
— |
0 |
80 |
— |
Pt100 |
— |
В |
3 |
— |
С10 |
— |
5 |
— |
L |
/ |
l |
|
|
1 |
|
2 |
3 |
|
4 |
5 |
|
6 |
|
7 |
8 |
|
9 |
|
10 |
|
11 |
|
12 |
|
13 |
Поле |
Наименование |
Код |
Описание |
||
1 |
Тип датчика |
ТСМТ |
Термометр сопротивления медный |
||
ТСПТ |
Термометр сопротивления платиновый |
||||
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
||
Exi |
0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 |
||||
3 |
Модификация |
311 |
|
||
4 |
Узел коммутации |
0 |
свободные концы 50мм |
IP65 |
0ExiaIICT6 или общ. назнач. |
2 |
вилка мини-разъема |
IP40 |
общего назначения |
||
4 |
вилка стандарт-разъема |
IP40 |
общего назначения |
||
5 |
Узел коммутации |
60 |
многожильный провод с фторопластовой изоляцией | ||
80 |
многожильный провод с фторопластовой изоляцией в металлорукаве. |
||||
6 |
НСХ |
50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000 |
НСХ в соответствии с ГОСТ 6651-2009 |
||
7 |
Класс допуска |
А, В, С |
Класс допуска по ГОСТ 6651-2009 |
||
8 |
Схема соединения |
3, 4 |
3-х и 4-х проводная схема подключения. |
||
9 |
Материал оболочки |
С10 |
сталь 12Х18Н10Т |
||
Л |
латунь |
||||
10 |
Наружный диаметр, мм |
5 |
мм |
||
11 |
Монтажная длина L |
20-25 |
мм |
||
12 |
Длина удлинительного провода ℓ |
100÷30 000 |
мм |
||
13 |
Типоразмер штуцера |
Не заполнено |
штуцер М8х1 |
||
М16х1,5 |
резьба штуцера указывается в явном виде |
Примеры обозначения изделий
ТСПТ Exi311-080-Pt100-В3-С10-5-L/l
|
Датчик температуры модификации 311 Маркировка взрывозащиты - 0ЕхiaIICT6 X. Удлинительный провод в изоляции из фторопласта с внутренним армированием алюмополиэстерной пленкой в металлорукаве (80). НСХ - Pt100 Класс допуска - В, схема подключения 3-х проводная. Материал защитного чехла - 12Х18Н10Т (С10). Диаметр рабочей части - 5 мм. Монтажная длина – L, мм. Длина удлинительного провода – l, мм. Штуцер подвижный с резьбой - М8х1. |
Основные | |
---|---|
Производитель | Тесей |
Страна производитель | Россия |
Пользовательские характеристики | |
Состояние | Новое |

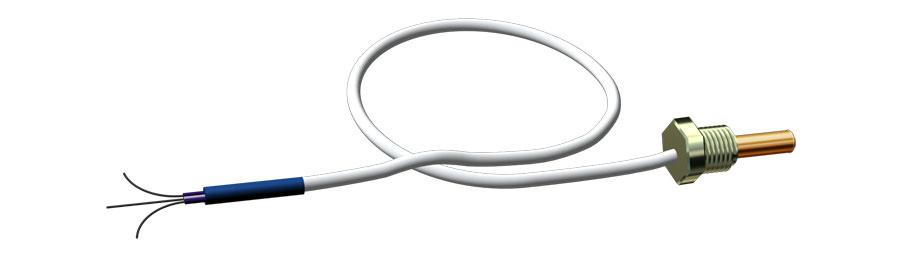

Тип | Термометры сопротивления ТСПТ, ТСМТ, 311 |
- Цена: Цену уточняйте
