Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, агрессивных, не разрушающих материал защитного чехла, а также возможно использование для измерения температуры твердых тел. Датчики могут иметь вид взрывозащиты0ExiaIICT6 X.
Для монтажа датчикарекомендуем использовать штуцер передвижной ЮНКЖ 031.
При необходимости могут комплектоваться выносными преобразователями ИПП для унификации выходного сигналав сигнал постоянного тока 4-20 мА по ГОСТ 26.011 и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, а также кабельные вводы для дополнительной фиксации кабеля и, при необходимости, металлорукава.
Технические характеристики
Схема соединений |
2-х проводная |
класс допуска В, С(см. пункт 9 на стр. 6-5) |
|
3-х проводная |
класс допуска АА, А, В, С |
||
4-х проводная |
|||
Вибростойкость ГОСТ Р 52931 |
группа V3 |
||
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
||
Климатическое исполнение |
УХЛ2.Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
|
-60..+85ºС для исполнения Ех с аналоговым сигналом |
|||
Поверка |
- ГОСТ 8. 461-2009 |
||
Время термической реакции |
Время термической реакции датчика в зависимости от диаметра, сек |
||
d=4 |
d=5 |
d=6 |
|
8 |
12 |
16 |
Показатели надежности
Показатели надежности:
Группа условий эксплуатации |
Вероятность безотказной работы |
Назначенный срок службы |
Средний срок службы |
Гарантийный срок эксплуатации |
I |
0,95 за 40 000 часов |
5 лет |
10 лет |
5 лет |
II |
0,95 за 16 000 часов |
2 года |
4 года (6 лет)* |
2 года |
* - Увеличенный средний срок службы с вероятностью безотказной работы 0,6 за указанный период
Температурный диапазон
Тип ТС |
Удлинительный провод |
Группа условий эксплуатации |
Класс допуска |
Температура применения, °С |
ИМП |
Средний срок службы |
ТСМТ |
50, 60 |
II |
А |
– 50…+120 |
2 года |
4 года |
B, C |
– 50…+150 |
|||||
ТСПТ |
50, 60 |
I |
А, B, С |
– 50…+150 |
5 лет |
10 лет |
II |
АА |
– 50…+150 |
2 года |
4 года |
||
50 |
II |
А, B, С |
– 50…+180 |
|||
60 |
II |
А, B, С |
– 50…+200 |
|||
70 |
II |
А, B, С |
– 50…+300 |

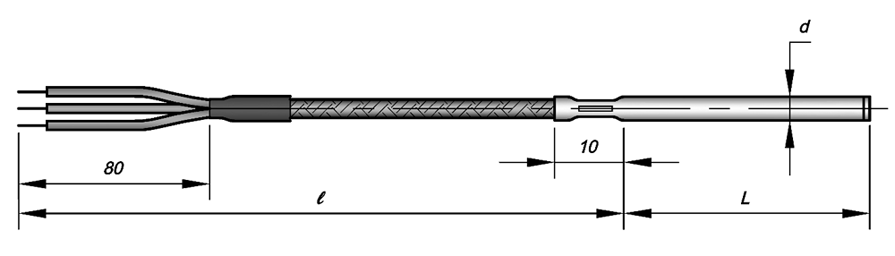

Варианты исполнения
ТСПТ |
|
Exi |
300 |
— |
0 |
60 |
— |
Pt100 |
— |
В |
3 |
— |
С10 |
— |
6 |
— |
L |
/ |
l |
|
|
1 |
|
2 |
3 |
|
4 |
5 |
|
6 |
|
7 |
8 |
|
9 |
|
10 |
|
11 |
|
12 |
|
13 |
Поле |
Наименование |
Код |
Описание |
||
1 |
Тип датчика |
ТСМТ |
термометр сопротивления медный |
||
ТСПТ |
термометр сопротивления платиновый |
||||
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
||
Exi |
0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 |
||||
3 |
Модификация |
300 |
|
||
4 |
Узел коммутации |
0 |
свободные концы 50мм |
IP65 |
0ExiaIICT6 или общ. назнач. |
2 |
вилка мини-разъема |
IP40 |
общего назначения |
||
4 |
вилка стандарт-разъема |
IP40 |
общего назначения |
||
5 |
Узел коммутации |
50 |
многожильный провод, изоляция: Силикон / Экран / Силикон – экран првода изолирован от корпуса датчика и не имеет вывода |
||
60 |
многожильный провод, изоляция: Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода |
||||
70 |
изоляция проводников и наружная оболочка из стеклонити / наружное армирование из гальванизированной стальной проволоки |
||||
6 |
НСХ |
50М, 100М, 50П, 100П, Pt100, Pt500 |
НСХ в соответствии с ГОСТ 6651-2009 |
||
7 |
Класс допуска |
АА, А, В, С |
класс допуска по ГОСТ 6651-2009 |
||
8 |
Схема соединения |
3, 4 |
3-х и 4-х проводная схема подключения для класса АА, А |
||
2, 3, 4 |
2-х, 3-х, 4-х проводная схема подключения для класса В, С |
||||
9 |
Материал оболочки |
С10 |
сталь 12Х18Н10Т |
||
10 |
Наружный диаметр, мм |
4 |
для провода модификации 60 (фторопластовая изоляция) |
||
5 или 6 |
для модификации провода 50 (изоляция из силиконовой резины) |
||||
11 |
Монтажная длина L |
60÷160 |
мм |
||
12 |
Длина удлинительного провода ℓ |
100÷30 000 |
мм |
||
13 |
Дополнительный параметр |
Не заполнено |
заполняется при необходимости. |
Примеры обозначения изделий
|
ТСПТ 300-060-Pt100-B3-C10-4-100/5000 |
||
Вид изделия |
ТСПТ |
термометр сопротивления платиновый |
|
Взрывозащита |
― |
общего назначения |
|
Модификация |
300 |
|
|
Узел коммутации |
0 |
свободные концы |
|
Код провода |
60 |
фторопластовая оболочка, IP65 |
|
НСХ |
Pt100 |
|
|
Класс допуска и схема подключения |
В3 |
класс В, схема 3-х проводная |
|
Выходной сигнал (класс точности) |
|
аналоговый Pt100 |
|
Материал защитной оболочки |
С10 |
сталь 12Х18Н10Т |
|
Диаметр рабочей части |
4 |
мм |
|
Длина монтажная L |
100 |
мм |
|
Длина провода ℓ |
5000 |
мм |
Основные | |
---|---|
Производитель | Тесей |
Страна производитель | Россия |
Пользовательские характеристики | |
Состояние | Новое |
Тип | Термометры сопротивления ТСПТ, ТСМТ, 300 |
- Цена: Цену уточняйте
