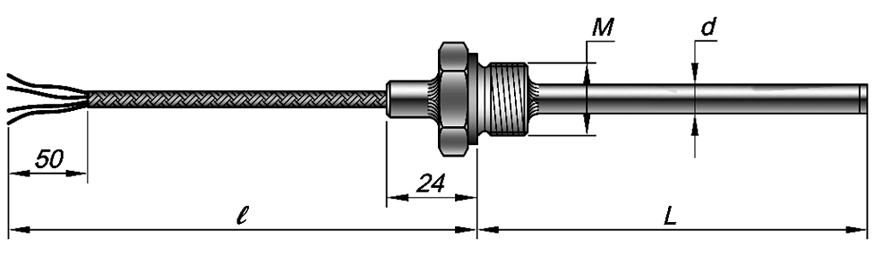

Термометры сопротивления ТСПТ, ТСМТ, 202, фото 1

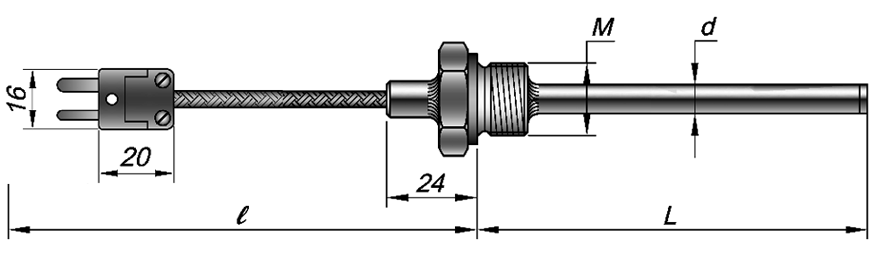

Термометры сопротивления ТСПТ, ТСМТ, 202, фото 2Термометры сопротивления ТСПТ, ТСМТ, 202, фото 3Термометры сопротивления ТСПТ, ТСМТ, 202, фото 4

Термометры сопротивления ТСПТ, ТСМТ, 202

Оптовые и розничные цены уточняйте

  • Под заказ
  • Оптом и в розницу
Термометры сопротивления ТСПТ, ТСМТ, 202
Термометры сопротивления ТСПТ, ТСМТ, 202Под заказ
Оптовые и розничные цены уточняйте
8 (017) 346-41-27
  • +375 29 856 56 77
    МТС
8 (017) 346-41-27
  • +375 29 856 56 77
    МТС
  • График работы
  • Адрес и контакты

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.Рекомендуется применение в комплекте с гильзами защитными ЮНКЖ.

Датчики модификации 202 могут иметь вид взрывозащиты только 0ExiaIICT6 X.

Термометр ТСПТ 202К предназначен для измерения температуры в криогенной технике.Термометр ТСПТ 202Н предлагается в качестве альтернативы медным ТС для измерения температуры в диапазоне до 200°С. Типоразмер штуцера ¾ по требованию Заказчика

Датчики модификации 202 могут комплектоваться выносными преобразователями ИПП для унификации выходного сигналав сигнал постоянного тока 4-20 мА по ГОСТ 26.011 и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, а также кабельные вводы для дополнительной фиксации кабеля и при необходимости, металлорукава.



Технические характеристики

Схема соединений

2-х проводная

Класс допуска В, С (см. пункт 9 на стр. 6-5)

3-х проводная

Класс допуска АА, А, В, С

4-х проводная

Вибростойкость ГОСТ Р 52931

группа V3

Номинальное (условное)

давление

6,3 МПа

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

УХЛ2.Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

-55..+85ºС для изделий с унифицированным выходным сигналом

Поверка

- ГОСТ 8. 461-2009 без измерительных преобразователей;

- МП РТ 2026-2013 для датчиков с установленными измерительными преобразователями.

Время термической реакции:

Время термической реакции датчика в зависимости от диаметра, сек

d = 6; 8

d = 10

16

20



Показатели надежности

Показатели надежности:


Группа условий
эксплуатации

Вероятность
безотказной работы

Назначенный срок службы

Средний срок
службы

Гарантийный срок
эксплуатации

I

0,95 за 40 000 часов

5 лет

10 лет

5 лет

II

0,95 за 16 000 часов

2 года

4 года (6 лет)*

2 года

III

0,95 за 8 000 часов

1 год

2 года

1 год

* - Увеличенный средний срок службы с вероятностью безотказной работы 0,6 за указанный период.



Температурный диапазон

Тип ТС

Диаметр чехла, мм

Материал чехла

Модификация

Группа

условий

эксплуатации

Класс

допуска

Температура

применения, °С

ИМП

Средний срок службы

ТСМТ

10, 8, 6

С10

202

II

A

– 50…+120

2 года

4 года

10

С13

B, C

– 50…+200

ТСПТ

10, 8, 6

С10

202Н

I

A, B, С

– 50…+200

5 лет

10 лет

II

AA

– 50…+150

2 года

4 года

III

– 50…+200

1 год

2 года

202К

II

B, C

– 196…+200

2 года

4 года

10

С13

202

I

A, B, C

– 50…+300

5 лет

10 лет

II

B, C

50…450

2 года

4 года

III

50…600

1 года

2 года



Варианты исполнения

ТСПТ

Exi

202

0

60

Pt100

А

3

С10

8

L

/

l

G1/2

1

2

3

4

5

6

7

8

9

10

11

12

13

Поле

Наименование

Код

Описание

1

Тип датчика

ТСМТ

Термометр сопротивления медный

ТСПТ

Термометр сопротивления платиновый

2

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

Exi

0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002

3

Модификация

202

см. эскизы и температуру применения

4

Вариант исполнения (см.таблицу «температуры применения»)

Не заполнено

Стандартное исполнение от -50 до +600°С

К

Криогенное исполнение от -200 до +200°С

Н

Низкотемпературное исполнение от -50 до +200°С

5

Узел коммутации провода

0

свободные концы

Провода модификаций 50, 60

2

вилка мини-разъема

4

вилка стандарт-разъема

6

Узел коммутации
датчика

50

силикон / экран / силикон

IP65

0ExiaIICT6 или общего назначения

60

фторопласт / экран / фторопласт

7

Количество ЧЭ

не заполнено

один чувствительный элемент

2хPt100

два чувствительных элемента

8

НСХ

50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000

НСХ в соответствии с ГОСТ 6651-2009

9

Класс допуска

АА, А, В, С

класс допуска по ГОСТ 6651-2009

10

Схема соединения

3, 4

3-х и 4-х проводная схема подключения

для класса АА, А

2, 3, 4

2-х, 3-х, 4-х проводная схема подключения

для класса В, С

11

Материал наружной
оболочки кабеля

С10

сталь 12Х18Н10Т

С13

сталь 10Х17Н13М2Т

12

Наружный диаметр

6, 8,

размер в мм по выбору Заказчика.

С10

10

С10, С13

13

Монтажная длина

50÷3150

монтажная длина L до рабочего конца, мм

14

Длина удлинительного провода

100÷30 000

500, 1000, 2000, 3150 и более, мм

15

Типоразмер штуцера

Не заполнено

если штуцер с резьбой М20х1,5

Указать размер резьбы

для всех остальных случаев



Примеры обозначения изделий

ТСПТ 202 – 050 – 100П – В4 – С10 – 8 – 120/2500– G1/2

Вид изделия

ТСПТ

термометр сопротивления платиновый

Взрывозащита

общего назначения

Модификация

202

Коммутация (код провода)

050

Силиконовая изоляция

НСХ

100П

Класс допуска

В

класс В

Схема соединений

4

4-х проводная

Выходной сигнал (класс точности)

аналоговый

Материал защитной оболочки

С10

сталь 12Х18Н10Т

Диаметр рабочей части

8

мм

Длина монтажная L

120

мм

Длина проводаℓ

2500

мм

Типоразмер штуцера

G1/2

резьба штуцера G1/2



Информация для заказа
