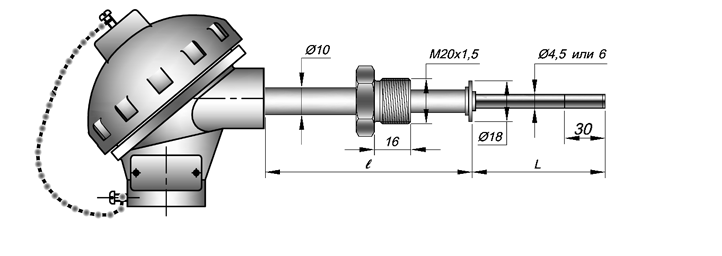

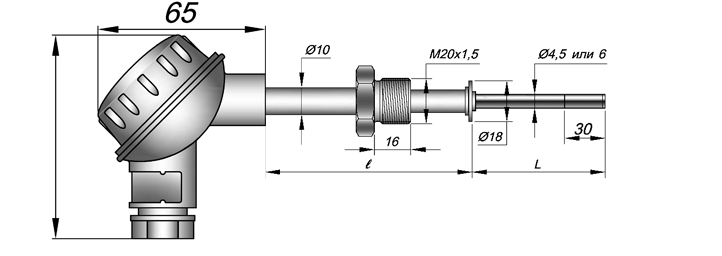

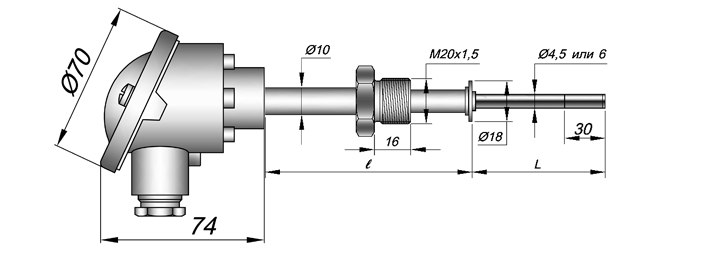

Конструктивная модификация 105 (кабельный, с подвижным штуцером и упорным кольцом). Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Рекомендуется применение в комплекте с гильзами защитными ЮНКЖ.
Термометры сопротивления изготавливаются на основе гибкого кабеля КНМС-Н (кабель с никелевыми жилами в стальной оболочке с минеральной изоляцией).
При установке на технологическом оборудовании сложной геометрии и труднодоступных местах допускается изгибать термометр по длине для размещения чувствительного элемента в требуемой зоне измерения (вплоть до сворачивания в петлю). Термометр может навиваться на цилиндр радиусом, равным пятикратному диаметру кабеля d, без изменения технических характеристик. Запрещается изгиб на расстоянии менее 60 мм от рабочего конца термометра.
В клеммную головку могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, а также кабельные вводы для дополнительной фиксации кабеля и при необходимости, металлорукава.
Технические характеристики
Схема соединений |
3-х проводная |
Класс допуска АА, А, В, С |
4-х проводная |
||
Вибростойкость ГОСТ Р 52931 |
группа V3 |
|
Номинальное (условное) давление |
6,3 МПа |
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
|
Климатическое исполнение ГОСТ 15150 |
УХЛ2. Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
-60..+85 ºС для исполнения Ex с аналоговым сигналом |
||
-55..+85ºС для изделий с унифицированным выходным сигналом |
||
Поверка |
- ГОСТ 8. 461-2009 без измерительных преобразователей; - МП РТ 2026-2013 для датчиков с установленными измерительными преобразователями. |
Время термической реакции:
Время термической реакции датчика в зависимости от диаметра, сек |
|
d = 4,5 |
d = 6 |
8 |
16 |
Показатели надежности
Показатели надежности:
Группа условий эксплуатации |
Вероятность безотказной работы |
Назначенный срок службы |
Средний срок службы |
Гарантийный срок эксплуатации |
I |
0,95 за 40 000 часов |
5 лет |
10 лет |
5 лет |
II |
0,95 за 16 000 часов |
2 года |
4 года (6 лет)* |
2 года |
III |
0,95 за 8 000 часов |
1 год |
2 года |
1 год |
* - Увеличенный средний срок службы с вероятностью безотказной работы 0,6 за указанный период.
Предельная погрешность
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART.
Выходной сигнал |
Условное |
Пределы |
Выходной |
Условное |
Пределы |
4-20мА |
AA3T25; А3T25 |
0,25% ·tn или 0,5 °С |
4-20мА+HART |
AAxH25, AxH25 |
0,25% ·tn или 0,3°С |
B3T70 |
0,7% ·tn или 1,0°С |
AxH10, BxH10 |
0,1 % ·tn или 0,15 °С |
||
A3T40 |
0,4% ·tn или 0,5°С |
BxH70 |
0,7 % ·tnили 1,0 °С |
* - tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.
** - «х» обозначает количество проводов в схеме подключения термометра сопротивления, х=3 или 4. Например АА4Н25 или B3H70.
Температурный диапазон
Тип ТС |
Диаметр чехла, мм |
Материал чехла |
Группа условий эксплуатации |
Класс допуска |
Температура применения, °С |
Интервал между поверками |
Средний срок службы |
ТСПТ |
4,5 или 6 |
С10 |
II |
AA |
–50…+150 |
2 года |
4 года |
III |
–50…+200 |
1 год |
2 года |
||||
I |
A, B, C |
–50…+300 |
5 лет |
10 лет |
|||
II |
В, С |
–50…+450 |
2 года |
4 года |
|||
III |
–50…+600 |
1 года |
2 года |
Варианты исполнения
ТСПТ |
|
Exi |
105 |
— |
А |
23 |
— |
Pt100 |
— |
В |
3 |
Н10 |
— |
С10 |
— |
6 |
— |
L |
/ |
l |
|
G1/2 |
1 |
|
2 |
3 |
|
4 |
5 |
|
6 |
|
7 |
8 |
9 |
|
10 |
|
11 |
|
12 |
|
13 |
|
14 |
Поле |
Наименование |
Код |
Описание |
|||||
1 |
Тип датчика |
ТСПТ |
Термометр сопротивления платиновый |
|||||
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
|||||
Exi |
0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 |
|||||||
Exd |
1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002 |
|||||||
3 |
Модификация |
105 |
Кабельный, с подвижным штуцером и упорным кольцом |
|||||
|
Кабельный ввод |
0 |
штатный кабельный ввод клеммной головки |
|||||
А |
под небронированный кабель в металлорукаве РЗЦХ-15 |
Клеммные головки ≥ 14 |
||||||
В |
под небронированный кабель в металлорукаве МРПИ-15 |
|||||||
C |
под небронированный кабель в металлорукаве DN18 |
|||||||
D |
под небронированный кабель в металлорукаве DN20 |
|||||||
E |
под небронированный кабель в металлорукаве DN12 |
|||||||
F |
под трубный монтаж с внутренней резьбой М20х1,5 |
|||||||
G |
под трубный монтаж с выходом наружной резьбой G1/2 |
|||||||
H |
под небронированный кабель диаметром 6,5÷14 мм |
|||||||
I |
под небронированный кабель диаметром 3,2÷8,7 мм |
|||||||
J |
под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней |
|||||||
К |
под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони |
|||||||
L |
под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони |
|||||||
5 |
Узел коммутации |
10 |
пластиковая головка |
IP55 |
Общего назначения |
|||
15; 16;17; 18; 19 |
алюминиевая головка |
IP66/IP68 |
1ExdIICT6 / 0ExiaIICT6 X |
|||||
20; 22 |
алюминиевая головка |
IP65 |
Общего назначения |
|||||
14; 21; 23; 24; 25; 26; 28; 29 |
алюминиевая головка |
IP66 |
0ExiaIICT6 X или общего назначения |
|||||
27 |
нержавеющая сталь |
IP66 |
0ExiaIICT6 или общего назначения |
|||||
6 |
НСХ |
Pt100, Pt500, Pt1000 |
НСХ в соответствии с ГОСТ 6651-2009 |
|||||
7 |
Класс допуска |
АА, А, В, С |
Класс допуска по ГОСТ 6651-2009 |
|||||
8 |
Схема соединения |
3, 4 |
3-х и 4-х проводная схема подключения для класса АА, А |
|||||
2, 3, 4 |
2-х, 3-х, 4-х проводная схема подключения для класса В, С |
|||||||
9 |
Выходной сигнал, условное обозначение точности измерительного преобразователя см. табл.3 на стр. 6-3 |
Не заполнено |
аналоговый сигнал (Ом) в соответствии с НСХ |
|||||
T25 |
Для головок клеммных ≥14 |
4-20 мА |
для АА3 и А3 |
|||||
T40 |
для А3 |
|||||||
T70 |
для В3 |
|||||||
H10 |
4-20 мА +HART |
для Ах, Вх |
Индивидуальная градуировка датчика |
|||||
H25 |
для ААх, Ах |
|||||||
H70 |
для Вх |
|||||||
10 |
Материал оболочки кабеля |
С10 |
AISI 321 (материал наконечника сталь 12Х18Н10Т) |
|||||
11 |
Наружный диаметр |
4,5 или 6 |
мм |
|||||
12 |
Монтажная длина L |
50÷3150 |
мм |
|||||
13 |
Размер от места уплотнения до головки ℓ |
Не заполнено |
120 мм |
|||||
30÷500 |
размер в мм |
|||||||
14 |
Типоразмер штуцера |
Не заполнено |
штуцер с резьбой М20х1,5 |
|||||
G1/2 |
для всех остальных случаев указать размер резьбы |
Примеры обозначения изделий
ТСПТ Exi105 – A23 – Pt100 – В4Н10 – С10 – 4,5 – 250/100 |
|||
Вид изделия |
ТСПТ |
Термометр сопротивления платиновый |
|
Взрывозащита |
Exi |
0ExiaIICT6 X |
|
Модификация |
105 |
Кабельный, с подвижным штуцером М20х1,5 и упорным кольцом |
|
Кабельный ввод |
А |
под металлорукав DN15 |
|
Коммутация (код головки) |
23 |
IP66 |
|
НСХ |
Pt100 |
|
|
Класс допуска и сх. подключения |
В4 |
Класс допуска "В", схема 4-х проводная |
|
Выходной сигнал (класс точности) |
Н10 |
4-20мА+ HART, с доп. подстройкой |
|
Материал защитной оболочки |
С10 |
сталь 12Х18Н10Т |
|
Диаметр рабочей части |
4,5 |
мм |
|
Длина монтажная L |
250 |
мм |
|
Длина до головки ℓ |
100 |
мм |
|
|
|
|
