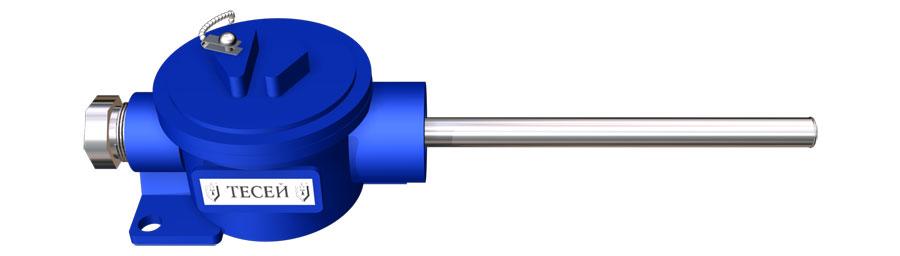

Предназначены для измерения температуры воздуха в помещениях различного назначения.
Для подключения к измерительной цепи ТС могут комплектоваться адаптерами АТС.
Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X или 1ExdIICT6 по ГОСТ 30852.10-2002.
В клеммную головку модификации ТСПТ (ТСМТ) 104-014… и ТСПТ (ТСМТ) 104-018… могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, а также кабельные вводы для дополнительной фиксации кабеля и при необходимости, металлорукава.
Технические характеристики
Схема соединений |
2-х проводная |
класс допуска В, С |
|
3-х проводная |
класс допуска АА, А, В, С |
||
4-х проводная |
|||
Вибростойкость ГОСТ Р 52931 |
группа V3 |
||
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
||
Климатическое исполнение ГОСТ 15150 |
УХЛ2.Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
|
-60..+85 ºС для исполнения Ex с аналоговым сигналом |
|||
-55..+85ºС для изделий с унифицированным выходным сигналом |
|||
Поверка |
- ГОСТ 8. 461-2009 для датчиковбез измерительных преобразователей; |
||
Время термической реакции |
не превышает 16 сек |
Показатели надежности
Показатели надежности:
Группа условий эксплуатации |
Вероятность безотказной работы |
Назначенный срок службы |
Средний срок службы |
Гарантийный срок эксплуатации |
I |
0,95 за 40 000 часов |
5 лет |
10 лет |
5 лет |
II |
0,95 за 16 000 часов |
2 года |
4 года (6 лет)* |
2 года |
* - Увеличенный средний срок службы с вероятностью безотказной работы 0,6 за указанный период.
Предельная погрешность
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART
Выходной сигнал |
Условное |
Пределы |
Выходной |
Условное |
Пределы |
4-20мА |
AA3T25; А3T25 |
0,25% ·tn или 0,5 °С |
4-20мА |
AAxH25, AxH25 |
0,25% ·tn или 0,3°С |
B3T70 |
0,7% ·tn или 1,0°С |
AxH10, BxH10 |
0,1 % ·tn или 0,15 °С |
||
A3T40 |
0,4% ·tnили 0,5°С |
BxH70 |
0,7 % ·tnили 1,0 °С |
* - tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.
** - «х» обозначает количество проводов в схеме подключения термометра сопротивления, х=3 или 4. Например АА4Н25 или B3H70.
Температурный диапазон
Тип ТС |
Диаметр чехла, мм |
Материал чехла |
Группа |
Класс |
Температура |
ИМП |
Средний срок службы |
ТСМТ |
6 |
С10 |
II |
А, B, C |
–50…+120 для датчиков общего назначения |
2 года |
4 года |
ТСПТ |
II |
AA |
2 года |
4 года |
|||
–50…+85 для Ex исполнений |
|||||||
I |
A, B, C |
5 лет |
10 лет |
Варианты исполнения
ТСПТ |
|
Exi |
104 |
— |
А |
14 |
— |
Pt100 |
— |
В |
3 |
Н10 |
— |
С10 |
— |
6 |
— |
L |
1 |
|
2 |
3 |
|
4 |
5 |
|
6 |
|
7 |
8 |
9 |
|
10 |
|
11 |
|
12 |
Поле |
Наименование |
Код |
Описание |
||||
1 |
Тип датчика |
ТСМТ |
Термометр сопротивления медный |
||||
ТСПТ |
Термометр сопротивления платиновый |
||||||
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
||||
Exi |
0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 |
||||||
Exd |
1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002 |
||||||
3 |
Модификация |
104 |
см. эскизы |
||||
4 |
Кабельный |
0, А, В, С… |
см. описание каб. вводов на стр. 6-10 |
||||
5 |
Узел коммутации |
13 |
пластиковая головка |
IP55 |
общего назначения |
||
18, 19 |
алюминиевая головка |
IP66/IP68 |
1ExdIICT6 / 0ExiaIICT6 X |
||||
14 |
алюминиевая головка |
IP66 |
0ExiaIICT6 X или общего назначения |
||||
6 |
НСХ |
50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000 |
НСХ в соответствии с ГОСТ 6651-2009 |
||||
7 |
Класс допуска |
АА, А, В, С |
Класс допуска по ГОСТ 6651-2009 |
||||
8 |
Схема соединения |
3, 4 |
Схема 3 или 4 не доступна для головки 013 |
3-х и 4-х проводная схема подключения для класса АА, А |
|||
2, 3, 4 |
2-х, 3-х, 4-х проводная схема подключения для класса В, С |
||||||
9 |
Выходной сигнал, условное обозначение точности измерительного преобразователя см. табл.3 на стр. 6-3 |
Не заполнено |
аналоговый сигнал (Ом) в соответствии с НСХ |
||||
T25 |
для головок клеммных 14, 18, 19 |
4-20 мА |
для АА3 и А3 |
||||
T40 |
для А3 |
||||||
T70 |
для В3 |
||||||
H10, H10 |
4-20 мА +HART |
для Ах, Вх |
Индивидуальная градуировка датчика |
||||
H25 |
для ААх, Ах |
||||||
H70 |
для Вх |
||||||
10 |
Материал наружной оболочки |
С10 |
сталь 12Х18Н10Т |
||||
11 |
Наружный диаметр |
6 |
мм |
||||
12 |
Монтажная длина L |
60÷200 |
мм |
Примеры обозначения изделий
ТСМТ 104 – 013 – 100М – В2 – С10 – 6 – 100 |
|||
Вид изделия |
ТСМТ |
термометр сопротивления медный |
|
Взрывозащита |
― |
общего назначения |
|
Модификация |
104 |
|
|
Кабельный ввод |
0 |
штатный кабельный ввод |
|
Коммутация (код головки) |
13 |
IP55 |
|
НСХ |
100М |
|
|
Класс допуска и сх. подключения |
В |
класс В |
|
Схема соединений |
2 |
2-х проводная |
|
Выходной сигнал (класс точности) |
― |
в соответствии с НСХ |
|
Материал защитной оболочки |
С10 |
сталь 12Х18Н10Т |
|
Диаметр рабочей части |
6 |
мм |
|
Длина монтажная L |
100 |
мм |
|
ТСПТ Exi104 – A14 – Pt100 – В4Н10 – С10 – 6 – 80 |
|||
Вид изделия |
ТСПТ |
Термометр сопротивления платиновый |
|
Взрывозащита |
Exi |
0ExiaIICT6 X |
|
Модификация |
104 |
|
|
Кабельный ввод |
А |
под металлорукав DN15 |
|
Коммутация (код головки) |
14 |
IP66 |
|
НСХ |
Pt100 |
|
|
Класс допуска |
В |
Класс допуска "В" |
|
Схема соединений |
4 |
4-х проводная |
|
Выходной сигнал (класс точности) |
Н10 |
4-20мА+ HART, с доп. подстройкой |
|
Материал защитной оболочки |
С10 |
сталь 12Х18Н10Т |
|
Диаметр рабочей части |
6 |
мм |
|
Длина монтажная L |
80 |
мм |
|
|
|
|
