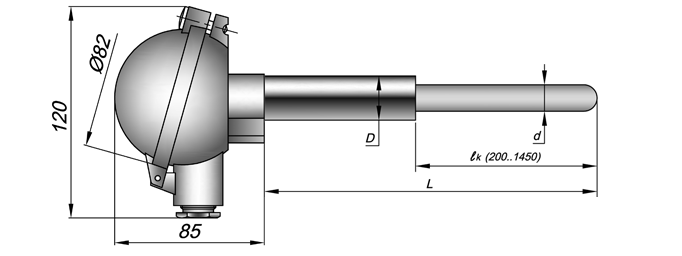

Предназначены для измерения температуры высокотемпературных сред. Кабельный чувствительный элемент помещен в защитный чехол из газоплотной алюмооксидной керамики (К795) или карбида кремния (КК). Керамический защитный чехол частично армирован снаружи стальной трубой. В модификации 21.21 материал металлической арматуры выполнен из стали AISI 310. Температура в зоне перехода от керамической части чехла к металлической в рабочих условиях эксплуатации не должна превышать 1000°С.
Термопары в защитных чехлах из карбида кремния, обладающих повышенной износостойкостью, рекомендуется применять при наличии в измеряемой среде абразивных частиц, а также для измерения температуры расплава цинка.
В конструкции термопар 21.ХХ предусмотрен дополнительный канал для установки контрольной или эталонной термопары рядом с рабочим термочувствительным элементом внутри защитного чехла, что позволяет проводить поверку термочувствительного элемента без демонтажа термопреобразователя с объекта по методике МИ 3091-2007 (стр.2-16). В качестве эталонных используются кабельные термопары типа КЭТНН 01 или КЭТНН 02.
Конструкция термопреобразователей КТхх 21.ХХ защищена патентом на изобретение № 2299408.
Для монтажа термопар рекомендуется применять передвижные штуцера ЮНКЖ 031, ЮНКЖ 041 или фланцы монтажные передвижные ЮНКЖ 030.
Технические характеристики
Рабочий спай |
один |
Изолирован(ы) |
|
два |
|||
Вибростойкость ГОСТ Р 52931 |
группа N2 |
||
Номинальное (условное) давление |
0,1 МПа |
||
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
||
Климатическое исполнение ГОСТ 15150 |
УХЛ2.Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
|
-60..+85 ºС для исполнения Ex с аналоговым сигналом |
|||
-55..+85ºС для изделий с сигналом 4-20мА |
|||
Поверка |
- ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм, без измерительных преобразователей; - МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями. |
||
Показатель тепловой инерции τ 0,63:
Вид рабочего спая |
Показатель тепловой инерции датчика в зависимости от диаметра, сек |
||
d = 12 |
d = 15 |
d = 20 |
|
Изолированный от оболочки |
30 |
50 |
90 |
Показатели надежности
Показатели надежности
Группа условий эксплуатации |
Вероятность безотказной работы |
Назначенный срок службы |
Средний срок службы |
Гарантийный срок эксплуатации |
II |
0,95 за 16 000 часов |
2 года |
4 года |
2 года |
III |
0,95 за 8 000 часов |
1 год |
2 года |
1 год |
IV |
Не нормирована |
Не нормирован |
Не нормирован |
Не нормирован |
Предельная погрешность
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
4-20мА |
к0Т40 |
±0,4% ∙tn* или±1,5°С |
4-20мА+HART |
к1Н25 |
±0,25%∙ tn или±0,9°С; |
к1Т50 |
±0,5%∙ tn или±2,0°С |
к0Н40 |
±0,4%∙ tn или ±1,2°С; |
||
к2Т80 |
±0,8%∙ tn или ±2,5°С |
к1Н50 |
±0,5%∙ tn или ±1,7°С; |
||
к2Н80 |
±0,8%∙ tn или ± 2,5°С |
* - tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.
Температурный диапазон
Тип КТ |
Материал чехла |
Группа условий эксплуатации |
Температура |
Интервал между поверками |
Средний срок службы |
КТХА |
К795, Кк |
II |
- 40…+900 |
2 года |
4 года |
III |
- 40…+1100 |
1 год |
2 года |
||
IV |
- 40…+ 1250 |
Не нормирован |
Не нормирован |
||
КТНН |
К795, Кк |
II |
- 40…+1100 |
2 года |
4 года |
III |
- 40…+1200 |
1 год |
2 года |
||
IV |
- 40…+ 1300 |
Не нормирован |
Не нормирован |
Варианты исполнения
КТХА |
|
|
21.21 |
— |
0 |
23 |
— |
к1 |
— |
И |
|
— |
Кк |
— |
25 |
— |
L |
/ |
lк |
1 |
|
2 |
3 |
|
4 |
5 |
|
6 |
|
7 |
8 |
|
9 |
|
10 |
|
11 |
|
12 |
Поле |
Наименование |
Код |
Описание |
|||||
1 |
Тип датчика |
КТХА, КТНН |
кабельная термопара с НСХ по ГОСТ Р 8.585-2001 |
|||||
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
|||||
Exi |
0ExiaIICT6X, искробезопасная цепь по ГОСТ 30852.10-2002 |
|||||||
3 |
Модификация |
21.21 |
С керамическим защитным чехлом, материал арматуры нержавеющая сталь AISI310, без монтажных элементов, с дополнительным каналом для бездемонтажной поверки |
|||||
4 |
Кабельный ввод |
0 |
штатный кабельный |
Не допустимо для 1ExdIICT6 |
||||
А-Z |
Специализированный кабельный ввод (узлы коммутации датчика) |
|||||||
5 |
Узел коммутации |
15; 16;17;18 ;19 |
алюминиевая головка |
IP66/IP68 |
0ExiaIICT6 X |
|||
20, 22 |
алюминиевая головка |
IP65 |
общего назначения |
|||||
21, 23; 24; 25; 26; 28 |
алюминиевая головка |
IP66 |
0ExiaIICT6 X или общ. назнач. |
|||||
6 |
Класс допуска |
к1, к2 |
Подробнее см. таблицу 5 стр. 2-9 каталога |
|||||
7 |
Исполнение рабочего спая |
И |
изолированный спай |
|||||
8 |
Количество пар |
Не заполнено |
1 пара термоэлектродов |
|||||
2 |
2 пары термоэлектродов (2 спая) |
|||||||
9 |
Материал защитного чехла |
К795 |
Алюмооксидная керамика 95%, газоплотная |
|||||
Кк |
Карбид Кремния газоплотный |
|||||||
10 |
Наружный диаметр |
10 |
мм |
К795 |
150≤lчехла≤500 мм |
|||
12, 15 |
мм |
К795 |
200≤lчехла≤800 мм |
|||||
20 |
мм |
К795 |
150≤lчехла≤1450 мм |
|||||
25 |
мм |
Кк |
150≤lчехла≤800 мм |
|||||
11 |
Монтажная длина |
300÷3150 |
монтажная длина L до рабочего конца, мм |
|||||
12 |
Размер lк |
150÷1450 |
Длина керамической части, мм |
Примеры обозначения изделий
КТХА Exi21.21 - А21 - к1 - И - К795 - 12 - 800/600 |
|||
Вид изделия |
КТ |
кабельный ТП |
|
НСХ |
ХА |
хромель-алюмель |
|
Взрывозащита |
Exi |
0ExiaIICT6 X |
|
Модификация |
21.21 |
|
|
Кабельный ввод |
А |
под металлорукав DN15 |
|
Коммутация (код головки) |
21 |
IP66 |
|
Класс допуска |
к1 |
первый класс |
|
Вид спая |
И |
изолированный |
|
Материал защитной оболочки |
К795 |
керамика К795 |
|
Диаметр рабочей части |
12 |
мм |
|
Длина монтажная |
800 |
мм |
|
Длина керамической части |
600 |
мм |
