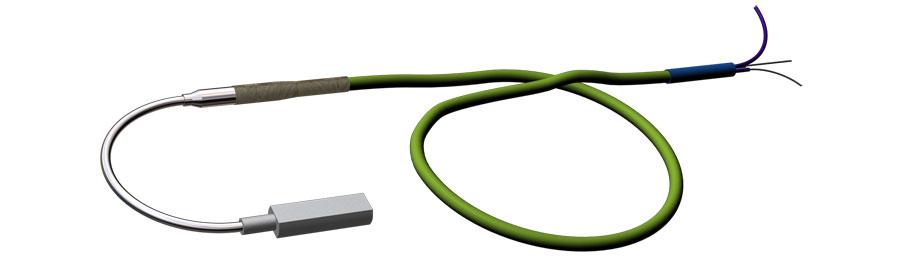

Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 02.34, фото 1
впередназад
Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 02.34, фото 2Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 02.34, фото 3Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 02.34, фото 4Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 02.34, фото 5Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 02.34, фото 6

Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 02.34

Цену уточняйте

  • В наличии
Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 02.34
Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 02.34В наличии
Цену уточняйте
8 (017) 346-41-27
  • +375 29 856 56 77
    МТС
8 (017) 346-41-27
  • +375 29 856 56 77
    МТС
  • График работы
  • Адрес и контакты

Модификация 02.34 предназначены для измерения температуры поверхности твердых тел. Наконечник 02.34 приваривается к поверхности.

При установке на технологическом оборудовании сложной геометрии и в труднодоступных местах допускается изгибать датчики для размещения рабочего спая в требуемой зоне измерения вплоть до сворачивания в петлю или спираль.

Выводы термоэлектродов удлиняются с помощью удлинительного провода длиной l. Место соединения помещено в переходную втулку и загерметизировано. На свободных концах провода может быть установлен термопарный разъем.

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.

При необходимости использования измерительных преобразователей с унифицированным выходным сигналом постоянного тока 4-20мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, могут комплектоваться выносными преобразователями ИПП.



Технические характеристики

Рабочий спай

один

Изолирован(ы) или Неизолирован(ы)

два

Вибростойкость ГОСТ Р 52931

группа V3

Номинальное (условное) давление

0,1МПа без монтажных элементов

до 150МПа в зависимости от монтажных элементов

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

УХЛ2.Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

Поверка

- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм
- ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм

Показатель тепловой инерции τ0,63:


Вид рабочегоспая

Показатель тепловой инерции датчика в зависимости от диаметра, сек

d = 0,5

d = 1,0

d = 1,5; 2

d =3,0

d = 4,0

d = 4,5; 4,6

d = 5,0

d = 6,0

Изолированный от оболочки

0,05

0,15

0,4

1,0

1,5

2,0

3,0

4,0

Неизолированный от оболочки

0,03

0,05

0,15

0,5

1,0

1,0

1,5

2,0



Показатели надежности

Группа условий эксплуатации

Вероятность
безотказной работы

Назначенный срок службы

Средний срок
службы

Гарантийный срок
эксплуатации

I

0,95 за 40 000 часов

5 лет

10 лет

5 лет

II

0,95 за 16 000 часов

2 года

4 года

2 года

III

0,95 за 8 000 часов

1 год

2 года

1 год

IV

Не нормирована

Не нормирован

Не нормирован

Не нормирован



Температурный диапазон

Тип КТ

Температура
применения,
ºС

Группа условий эксплуатации

Интервал между
поверками

Выбор кабеля

Диаметр оболочки

Материалоболочки

КТХА

– 40 .. +600

I

5 лет

3; 4; 4,5; 6

С321; С316;T310; Т446;T600

– 40..+ 600

II

2 года

1,5; 2;

С321; С316;T310; T600

– 40..+ 800

3; 4; 4,5; 6

С321

– 40..+ 900

3; 4; 4,5; 6

С316;T310;T600

– 40..+ 800

III

1 год

1,5; 2;

С321

– 40..+ 900

1,5; 2;

С316; Т310;T600

– 40..+ 1000

3

T310; Т446;T600

– 40..+ 1100

4,5; 6

T310; Т446;T600

– 40 .. + 700

IV

Не нормирован

1

С321; T310; T600

– 40..+ 1300

4,5; 6

T600

КТНН

– 40 ..+800

I

5 лет

3; 4,5

Т310; Т600; Т740

– 200 ..+ 600

II

2 года

1,5; 2

С321

– 200 ..+ 800

1,5; 2

Т310; T600; Т740

- 200 ..+ 1000

3

T310; Т600

- 200 ..+1100

4,5

Т310; T600

3; 4,5

Т740

– 200 ..+ 800

III

1 год

1,5; 2

С321

– 200..+ 900

1,5

Т310; T600

- 200 ..+ 1000

1,5; 2

Т740

- 200 ..+1100

3

T310; Т600

- 200 ..+ 1150

4,5

Т310; T600

- 200 ..+ 1200

3; 4,5

Т740

– 40 ..+ 800

IV

Не нормирован

1

Т600; Т740

-40 ..+ 1300

4.5

Т740

КТХК

– 40 ..+ 600

I

5 лет

3; 4; 4,6; 5; 6

С10

– 100 . + 800

II

2 года

3; 4; 4,6; 5; 6

– 100 . + 600

III

1 год

1.5

– 40 ..+ 600

IV

Не нормирован

1

КТЖК

– 40 ..+ 760

II

2 года

2; 3; 4,5

С321; С316

КТМК

– 40 ..+ 200

II

2 года

2; 3; 4,5

С10; С321

– 200 ..+ 370

III

1 год



Варианты исполнения

КТХА

Exi

02.34

2

50

к1

И

Т310

3

L

/

l

-

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Поле

Наименование поля

Код

Описание

1

Тип датчика

КТХА, КТХК, КТНН, КТЖК, КТМК

кабельная термопара с НСХ по ГОСТ Р 8.585-2001

2

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

Exi

0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002

3

Модификация,

Определяет
конструктивные
особенности

02.34

с элементом для приварки к поверхности

4

Узел коммутации

0

свободные концы 50мм

IP65 провод 50-69, 80

0ExiaIICT6 или общ. назнач.

IP40 провод 70

общего назначения

2

вилка мини-разъема

IP40

общего назначения

4

вилка стандарт-разъема

IP40

общего назначения

5

Вариант исполнения проводов (см. таблицу «Варианты модификаций» стр. 1-14 каталога)

50

многожильный провод, изоляция Силикон / Экран / Силикон – экран провода изолирован от корпуса датчика и не имеет вывода

51

многожильный провод, изоляция Силикон / Экран / Силикон – экран изолирован от корпуса датчика и имеет отдельный вывод

52

многожильный провод, изоляция Силикон / Экран / Силикон – экран соединен с корпусом датчика и имеет отдельный вывод

54

одножильный провод изоляция Силикон / Силикон без экрана

60

многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода

61

многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран изолирован от корпуса датчика и имеет отдельный вывод

62

многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран соединен с корпусом датчика и имеет отдельный вывод

63

многожильный провод, изоляция Фторопласт / Фторопласт / наружное армирование изолированное от корпуса датчика

64

одножильный провод изоляция Фторопласт / Фторопласт без экрана

70

многожильный провод, изоляция проводников и наружная оболочка из стеклонити / наружное армирование из гальванизированной стали

80

многожильный провод с фторопластовой изоляцией в металлорукаве.

6

Условное обозначение класса датчика

к0; к1; к2

Подробнее см. таблицу 5 стр. 2-9 каталога

7

Исполнение рабочего спая

Н

неизолированный спай

общего назначения

И

изолированный спай

0ExiaIICT6 или общего назначения

8

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов

2

2 пары термоэлектродов (2 спая)

9

Материал наружной оболочки кабеля

С10

сталь 12Х18Н10Т (только для КТХК)

С321

сталь AISI 321

С316

сталь AISI 316

Т310

сталь AISI 310

Т446

сталь AISI 446

Т600

сплав INCONEL 600

Т740

сплав ALLOY 740

10

Толщина оболочки
кабеля

Не заполнено

стандартная толщина оболочки (см. таблицу 1 введение)

Д

двойная толщина оболочки (см. таблицу 1 введение)

11

Наружный диаметр

1;

размер в мм по выбору Заказчика

общего назначения, 0ExiaIICT6 или общего назначения

1,5; 2

3;4; 4,5; 4,6; 5; 6

12

Монтажная длина L

10÷100 000

100, 120, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 и более

13

Количество удлинительных проводов

Не заполнено

Один удлинительный провод с количеством пар термоэлектродов указанным в пункте 8

И, И2, Н, Н2

Два провода по 1 паре термоэлектродов в каждом

И2 кроме провода 80

14

Длина l провода

100÷30 000

указать размер в мм,: 500, 1000, 2000 3150 и более

15

Дополнительная
информация

30х10х6

размер приварного элемента



Примеры обозначения изделий

КТНН 02.34 061 к1 И – С316 3 – 3000/5000 30х10х6

Вид изделия

КТ

кабельный ТП

НСХ

НН

нихросил-нисил

Взрывозащита

общего назначения

Модификация

02.34

с приварным элементом

Узел коммутации

0

свободные концы

Вид провода

61

фторопласт / экран / фторопласт,экран изолирован от корпуса и выведен отдельно

Класс допуска

к1

первый класс

Вид спая

И

изолирован, один

Материал оболочки кабеля и ее толщина

С316

сталь AISI 316, стандартная толщина

Диаметр кабеля

3

мм

Длина монтажная

3000

мм

Длина провода

5000

мм

Размер приварного элемента

30х10х6

мм
