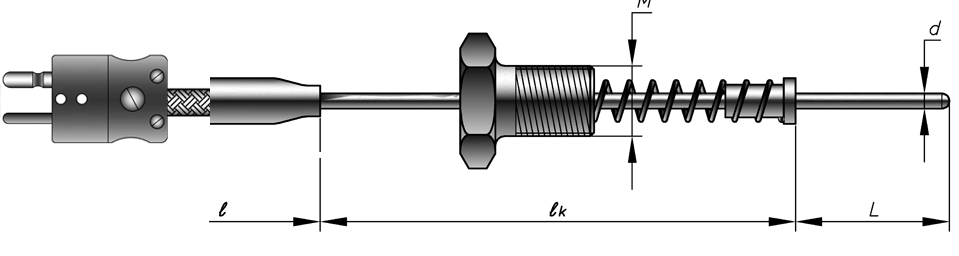

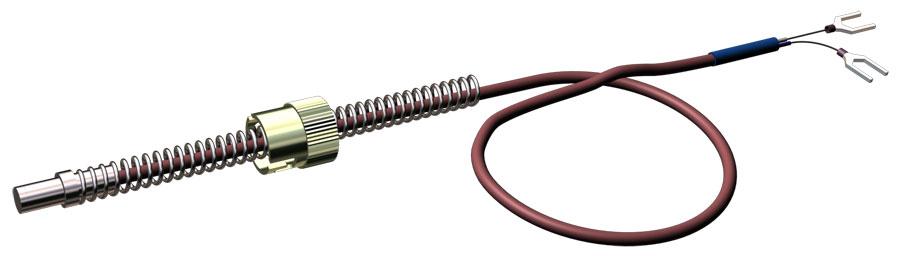

Предназначены для измерения температуры поверхности твердых тел (корпуса и головки термопластавтоматов, литьевых и прессовых машин, корпусов подшипников и т.п.) в полостях, не требующих герметизации. Характеризуются наличием пружины для обеспечения надёжного контакта с поверхностью и монтажного элемента в виде гайки под байонетное соединение.

Модификации 02.13 изготавливаются из термопарного провода и имеют наконечник из капиллярной трубки.

В комплекте к преобразователям могут поставляться адаптеры байонетные ЮНКЖ 033. Возможно изготовление датчиков по эскизам Заказчика.

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.

При необходимости использования измерительных преобразователей с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, могут комплектоваться выносными преобразователями ИПП.



Технические характеристики

Рабочий спай

один

Изолирован(ы) или
Неизолирован(ы)

два

Вибростойкость ГОСТ Р 52931

группа V3

Номинальное (условное) давление

0,1МПа

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

УХЛ2. Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

Поверка

- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм

- ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм

Показатель тепловой инерции τ 0,63:

Вид рабочего спая

Показатель тепловой инерции датчика в зависимости от диаметра, сек

d = 4,5;

d = 6,0

d = 8,0

Изолированный от оболочки

4,0

6,0

10,0

Неизолированный от оболочки

3,0

4,0

6,0



Показатели надежности

Показатели надежности

Группа условий эксплуатации

Вероятность

безотказной работы

Назначенный срок службы

Средний срок

службы

Гарантийный срок

эксплуатации

I

0,95 за 40 000 часов

5 лет

10 лет

5 лет

II

0,95 за 16 000 часов

2 года

4 года

2 года

III

0,95 за 8 000 часов

1 год

2 года

1 год



Температурный диапазон

Тип КТ

Материал чехла

Группа

условий

эксплуатации

Температура
применения, ºС

Интервал между

поверками

Средний срок службы

КТХА, КТЖК, КТХК

С10

I

-40…+350

2 года

4 года



Варианты исполнения

КТХА

02.13

2

70

к1

И

2

С10

6

L

/

l

-

ГБ12

1

2

3

4

5

6

7

8

9

10

11

12

13

14

Поле

Наименование поля

Код

Описание

1

Тип датчика

КТХА, КТХК, КТЖК

кабельная термопара с НСХ по ГОСТ Р 8.585-2001

2

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

Exi

0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002

3

Модификация

02.13

на основе термопарного провода, с пружиной и байонетом, плоский наконечник

4

Узел коммутации

0

Свободные концы 50мм

IP65 исп. 50 – 69, 80

0ExiaIICT6/общего назначения

IP40 исп. 70

общего назначения

2

Вилка мини-разъема

IP40

4

Вилка стандарт-разъема

IP40

5

Вариант исполнения проводов (см. узлы коммутации датчика)

70

Многожильный провод, изоляция проводников и наружная оболочка из стеклонити / наружное армирование из гальванизированной стали

6

Класс датчика

к1; к2

Подробнее см. таблицу 5 стр 2-9 каталога

7

Исполнение рабочего спая

Н

неизолированный спай

И

изолированный спай

8

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов

2

2 пары термоэлектродов (2 спая)

9

Материал наружной оболочки

С10

Сталь 12Х18Н10Т

10

Наружный диаметр

6; 8

размер в мм по выбору Заказчика

11

Монтажная длина L

6÷320

мм

12

Количество удлинительных проводов

Не заполнено

Один удлинительный провод с количеством пар термоэлектродов указанным в пункте 8

И, И2,

Два провода по 1 паре термоэлектродов в каждом

И2 кроме провода 80

13

Длина удлиняющего провода

100÷30 000

указать размер в мм, 250, 500, 1000, 2000 3150 и более

14

Монтажный элемент

ГБ 12, ГБ 15

Байонетное соединение



Примеры обозначения изделий

КТЖК 02.13 270 к2 И С10 6 80/3150 ГБ12

Вид изделия

КТ

кабельный ТП

НСХ

ЖК

железо-константан

Взрывозащита

-

общего назначения

Модификация

02.13

Узел коммутации

2

вилка мини-разъема

Вид провода

70

стеклонить с внешним армированием

Класс допуска

к2

второй класс

Вид спая

И

изолирован, один

Материал наконечника

С10

сталь 12Х18Н10Т

Тип наконечника

плоский из капиляра

Диаметр наконечника

6

мм

Длина монтажная

80

мм

Длина провода

3150

мм

Тип байонета

ГБ12



Информация для заказа
