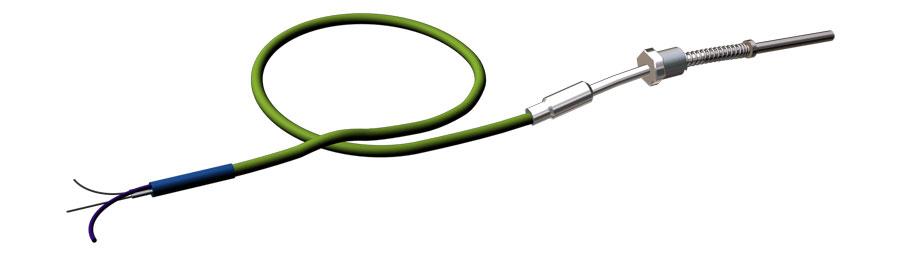

Предназначены для измерения температуры в кристаллизаторах установок непрерывной разливки металла.
Монтажный элемент выполнен в виде подпружиненного монтажного штуцера с резьбой М6х1 или М8х1, либо в виде байонетной гайки ГБ12. Типоразмер монтажного элемента указывается в явном виде при заказе.
Конструкция термопреобразователей 02.12 защищена патентом на полезную модель № 79667.
Технические характеристики
Рабочий спай |
один |
Изолирован, Неизолирован, Открытый |
|
Вибростойкость ГОСТ Р 52931 |
группа V3 |
||
Номинальное (условное) давление |
0,1МПа |
||
Поверка |
- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм |
||
Показатель тепловой инерции τ 0,63: |
изолированный |
0,3 секунды ( τ 0,95=0,6 с) |
|
неизолированный |
0,25 секунды ( τ 0,95=0,5 с) |
||
открытый |
0,1 секунды ( τ 0,95=0,4 с) |
Показатели надежности
Показатели надежности
Группа условий эксплуатации |
Вероятность безотказной работы |
Назначенный срок службы |
Средний срок службы |
Гарантийный срок эксплуатации |
II |
0,95 за 16 000 часов |
2 года |
4 года |
2 года |
III |
0,95 за 8 000 часов |
1 год |
2 года |
1 год |
Температурный диапазон
Тип КТ |
Группа условий эксплуатации |
Температура |
Интервал между поверками |
Средний срок службы |
КТХА |
II |
-40…+200 |
2 года |
4 года |
III |
-40…+900 |
1 год |
2 года |
Варианты исполнения
КТХА |
|
02.12 |
— |
0 |
60 |
— |
к1 |
— |
И |
|
— |
Т310 |
— |
2 |
— |
L |
/ |
lк |
/ |
l |
- |
|
1 |
|
2 |
|
3 |
4 |
|
5 |
|
6 |
7 |
|
8 |
|
9 |
|
10 |
|
11 |
|
12 |
|
13 |
Поле |
Наименование поля |
Код |
Описание |
|||
1 |
Тип датчика |
КТХА |
кабельная термопара с НСХ по ГОСТ Р 8.585-2001 |
|||
2 |
Модификация |
02.12 |
|
|||
3 |
Узел коммутации |
0 |
Свободные концы 50мм |
IP65 |
общего назначения |
|
4 |
Вариант исполнения проводов (см. узлы коммутации датчика) |
60 |
Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода |
|||
61 |
Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран изолирован от корпуса датчика и имеет отдельный вывод |
|||||
62 |
Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран соединен с корпусом датчика и имеет отдельный вывод |
|||||
5 |
Класс допуска |
к0, к1; к2 |
Подробнее см. таблицу 5 стр. 2-9 каталога |
|||
6 |
Исполнение рабочего спая |
Н |
неизолированный спай |
|||
О |
открытый спай |
Группа эксплуатации только III |
||||
И |
изолированный спай |
|||||
7 |
Количество пар |
Не заполнено |
1 пара термоэлектродов |
|||
8 |
Материал наружной оболочки кабеля |
Т310, Т600 |
AISI 310S, Inconel 600 |
|||
9 |
Наружный диаметр |
2 |
мм |
|||
10 |
Монтажная длина L |
50÷500 |
мм |
|||
11 |
Длина ℓ провода |
250÷10 000 |
размер в мм 250, 320, 500, 1000, 2000 3150 и более |
|||
12 |
Длина ℓК кабельной части |
Не заполнено |
70 мм |
|||
50÷1000 |
мм |
|||||
13 |
Монтажный элемент |
М6, М8 |
Штуцер с резьбой М6х1, М8х1 |
|||
ГБ 12 |
Байонетная гайка ГБ12 |
Примеры обозначения изделий
КТХА 02.12 – 060 – к1 – И – Т310 – 2 – 160/70/2000 – М8 |
Вид изделия |
КТ |
кабельный ТП |
НСХ |
ХА |
хромель-алюмель |
|
Модификация |
02.12 |
|
|
Узел коммутации |
0 |
свободные концы |
|
Вид провода |
60 |
фторопласт/ фторопласт |
|
Класс допуска |
к1 |
первый класс |
|
Вид спая |
И |
изолированный |
|
Материал рабочей части |
Т310 |
сталь AISI 310 |
|
Диаметр кабеля |
2 |
мм |
|
Длина монтажная |
160 |
мм |
|
Длина кабельной части |
70 |
мм |
|
Длина провода |
2000 |
мм |
|
Резьба штуцера |
М8 |
Штуцер с резьбой М8х1 |
Основные | |
---|---|
Производитель | Тесей |
Страна производитель | Россия |
Пользовательские характеристики | |
Состояние | Новое |
Тип | Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 02.12 |
- Цена: Цену уточняйте
