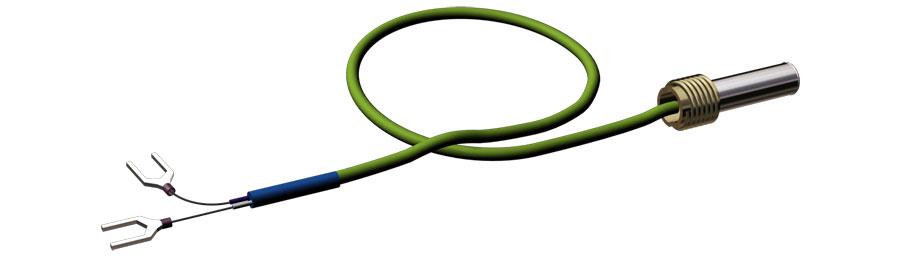

Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 02.09

Рабочий спай

Один или два

Изолирован(ы) илиНеизолирован(ы)

Вибростойкость ГОСТ Р 52931

группа F3

Номинальное (условное) давление

0,1МПа

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

УХЛ2. Температура окружающей среды: -60..+120ºС для изделий общего назначения

Поверка

- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм
- ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм

Вид рабочего спая

Показатель тепловой инерции датчика в зависимости от диаметра, сек

d = 5,0

d = 8,0

Изолированный от оболочки

8,0

8,0

Неизолированный от оболочки

3,0

5,0

Группа условий эксплуатации

Вероятность

безотказной работы

Назначенный срок службы

Средний срок

службы

Гарантийный срок

I

0,95 за 40 000 часов

5 лет

10 лет

5 лет

II

0,95 за 16 000 часов

2 года

4 года

2 года

Тип КТ

Модификация

Группа условий эксплуатации

Температура
применения, ºС

Интервал между поверками

Средний срок службы

КТХА, КТНН, КТХК

02.09

I

- 40…+150

5 лет

10 лет

II

- 40…+200

2 года

4 года

КТХА

Exi

02.09

—

0

60

—

к1

—

И

—

С10

—

8

—

L

/

l

1

2

3

4

5

6

7

8

9

10

11

12

13

Поле

Наименование поля

Код

Описание

1

Тип датчика

КТХА, КТНН, КТХК

кабельная термопара с НСХ по ГОСТ Р 8.585-2001

2

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

Exi

0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002

3

Модификация

02.09

на основе термопарного провода

4

Узел коммутации

0

Свободные концы 50мм

IP65

0ExiaIICT6 или общ. назнач.

5

Вариант исполнения проводов (см. узлы коммутации датчика)

50

Многожильный провод, изоляция Силикон / Экран / Силикон

60

Многожильный провод, изоляция Фторопласт / Экран / Фторопласт

63

многожильный провод, изоляция Фторопласт / Фторопласт / наружное армирование, изолированное от корпуса датчика

80

Многожильный провод с фторопластовой изоляцией в металлорукаве.

6

Условное обозначение класса датчика

к1, к2

Подробнее см. таблицу 5 стр. 2-9 каталога

7

Исполнение

рабочего спая

Н

неизолированный спай

общего назначения

И

изолированный спай

0ExiaIICT6 или общего назначения

8

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов

2

2 пары термоэлектродов (2 спая)

9

Материал

наружной оболочки

С10

Сталь 12Х18Н10Т

10

Наружный диаметр d

5, 8

мм

11

Монтажная длина L

20; 30

Размер в мм

12

Количество удлинительных проводов

Не заполнено

Один удлинительный провод с количеством пар термоэлектродов указанным в пункте 8

И, И2

2х

Два провода по 1 паре термоэлектродов в каждом

И2 кроме провода 80

13

Длина ℓ провода

250÷10 000

указать размер в мм 250, 320, 500, 1000, 2000 3150 и более

КТХА Exi02.09 – 060 – к2 – И – С10 – 5 – 20/ 5000

Вид изделия

КТ

проволочный ТП

НСХ

ХА

хромель-алюмель

Взрывозащита

Exi

0ExiaIICT6 X

Модификация

02.09

Узел коммутации

0

свободные концы

Вид провода

60

фторопласт/ экран / фторопласт

Класс допуска

к2

второй класс

Вид спая

И

изолированный

Материал рабочей части

С10

сталь 12Х18Н10Т

Диаметр оболочки

5

мм

Длина монтажная

20

мм

Длина провода

5000

мм

Штуцер с резьбой

М8х1
