Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 02.08
Цену уточняйте
- В наличии

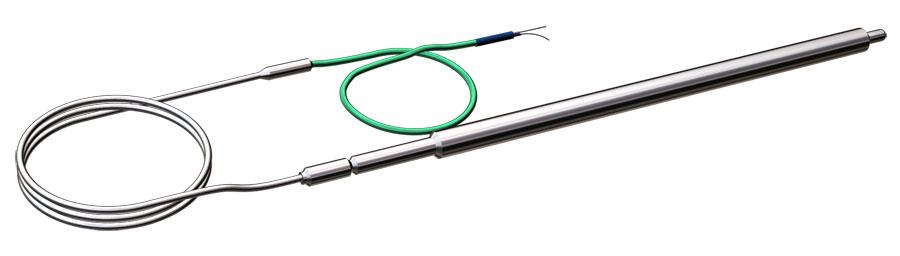

Датчики модификации 02.08 предназначены для кратковременного измерения температуры расплавленного электролита в ваннах электролизеров.

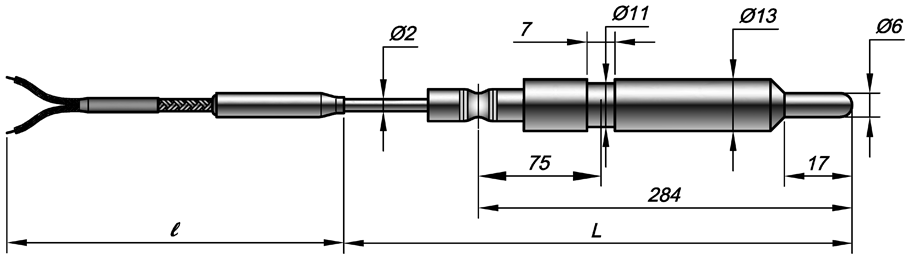

Кабельный чувствительный элемент диаметром 2 или 3 мм (материал оболочки кабеля – сталь AISI 310) выведен за пределы защитной арматуры на длину, согласованную с Заказчиком.
Длина погружаемой части – не более 250 мм.
Длины монтажных частей могут быть выполнены по чертежам Заказчика.
Технические характеристики
|
Рабочий спай |
один |
Изолирован или Неизолирован |
|
Вибростойкость ГОСТ Р 52931 |
группа V3 |
|
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
|
|
Номинальное (условное) давление |
0,1МПа |
|
|
Климатическое исполнение ГОСТ 15150 |
УХЛ2. Температура окружающей среды: -60..+120ºС для изделий общего назначения |
|
|
Поверка |
Только первичная при выпуске из производства, периодической поверке не подлежат |
|
|
Показатель тепловой инерции τ 0,63: |
- 5 секунд для неизолированного спая, - 8 секунды для изолированного |
|
|
Показатели надежности |
Не нормированы |
|
Температурный диапазон
|
Тип КТ |
Материал чехла |
Группа условий эксплуатации |
Температура |
Интервал между поверками |
Средний срок службы |
|
КТХА |
С10 |
IV |
-40…+1100 |
Не нормирован |
|
|
КТНН |
С10 |
IV |
-200…+1100 |
Не нормирован |
|
Варианты исполнения
|
КТХА |
|
02.08 |
— |
0 |
60 |
— |
к1 |
— |
И |
|
— |
С10 |
— |
13 |
— |
L |
/ |
l |
|
1 |
|
2 |
|
3 |
4 |
|
5 |
|
6 |
7 |
|
8 |
|
9 |
|
10 |
|
11 |
|
Поле |
Наименование поля |
Код |
Описание |
||
|
1 |
Тип датчика |
КТХА, КТНН |
кабельная термопара с НСХ по ГОСТ Р 8.585-2001 |
||
|
2 |
Модификация |
02.08 |
|
||
|
3 |
Узел коммутации |
0 |
Свободные концы 50мм |
IP65 |
общего назначения |
|
2 |
Вилка мини-разъема |
IP40 |
общего назначения |
||
|
4 |
Вилка стандарт-разъема |
IP40 |
общего назначения |
||
|
4 |
Вариант исполнения проводов (см. таблицу «Варианты модификаций» стр. 1-14) |
50 |
Многожильный провод, изоляция Силикон / Экран / Силикон – экран провода изолирован от корпуса датчика и не имеет вывода |
||
|
60 |
Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода |
||||
|
5 |
Условное обозначение класса датчика |
к1; к2 |
Подробнее см. таблицу 5 стр. 2-9 каталога |
||
|
6 |
Исполнение рабочего спая |
Н |
неизолированный спай |
||
|
И |
изолированный спай |
||||
|
7 |
Количество пар |
Не заполнено |
1 пара термоэлектродов |
||
|
8 |
Материал наружной оболочки |
С10 |
Сталь 12Х18Н10Т |
||
|
9 |
Наружный диаметр |
13 |
мм |
||
|
10 |
Монтажная длина L |
500÷2000 |
мм (монтажная длина может быть до 1250 мм) |
||
|
11 |
Длина ℓ удлиняющего провода |
250÷10 000 |
указать размер в мм 250, 320, 500, 1000, 2000 3150 и более |
||
Примеры обозначения изделий
|
КТХА 02.08 – 050 – к1 – Н – С10 – 13 – 1300/1250
|
Вид изделия |
КТ |
кабельный ТП |
|
НСХ |
ХА |
хромель-алюмель |
|
|
Взрывозащита |
- |
Общего назначения |
|
|
Модификация |
02.08 |
|
|
|
Узел коммутации |
0 |
Свободные концы |
|
|
Вид провода |
50 |
Силикон / Экран / Силикон |
|
|
Класс допуска |
к1 |
первый класс |
|
|
Вид спая |
Н |
Неизолированный |
|
|
Материал рабочей части |
С10 |
Сталь 12Х18Н10Т |
|
|
Диаметр оболочки |
13 |
мм |
|
|
Длина монтажная |
1300 |
мм |
|
|
Длина провода |
1250 |
мм |
| Основные | |
|---|---|
| Производитель | Тесей |
| Страна производитель | Россия |
| Пользовательские характеристики | |
| Состояние | Новое |
| Тип | Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 02.08 |
