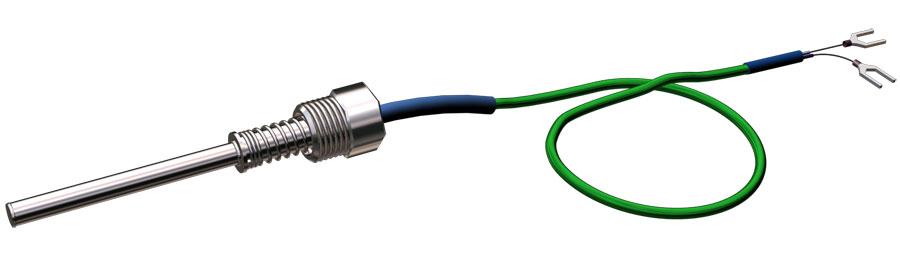

Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 02.03, фото 1
впередназад

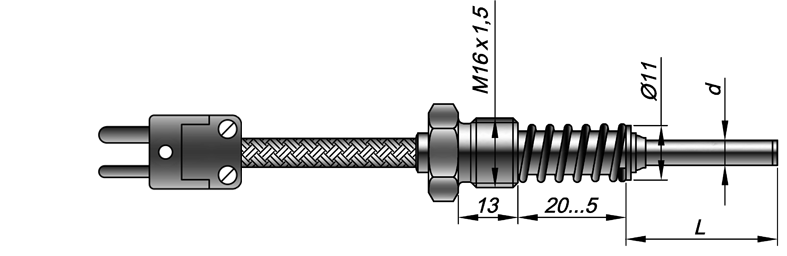

Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 02.03, фото 2Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 02.03, фото 3Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 02.03, фото 4Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 02.03, фото 5Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 02.03, фото 6

Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 02.03

Цену уточняйте

  • В наличии
Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 02.03
Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 02.03В наличии
Цену уточняйте
8 (017) 346-41-27
  • +375 29 856 56 77
    МТС
8 (017) 346-41-27
  • +375 29 856 56 77
    МТС
  • График работы
  • Адрес и контакты

Предназначены для измерения температуры поверхности твердых тел (корпуса и головки термопластавтоматов, литьевых и прессовых машин, корпусов подшипников и т.п.) в полостях, не требующих герметизации. Характеризуются наличием пружины для обеспечения надёжного контакта с поверхностью и монтажного элемента в виде подпружиненного подвижного штуцера.

Рабочая часть модификации 02.03 выполнена из кабеля термопарного, который может быть изогнут для измерений в труднодоступных местах.

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.

При необходимости использования измерительных преобразователей с унифицированным выходным сигналом постоянного тока 4-20мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, могут комплектоваться выносными преобразователями ИПП (см. сопутствующие товары).



Технические характеристики

Рабочий спай

один

Изолирован(ы) или
Неизолирован(ы)

два

Вибростойкость ГОСТ Р 52931

группа F3

Номинальное (условное) давление

0,1МПа

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

УХЛ2. Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

Поверка

- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм

- ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм

Показатель тепловой инерции τ 0,63:

Вид рабочего спая

Показатель тепловой инерции датчика в зависимости от диаметра, сек

d = 3,0

d = 4,5;

d = 6,0

Изолированный от оболочки

1,0

2,0

4,0

Неизолированный от оболочки

0,5

1,0

2,0



Показатели надежности

Показатели надежности

Группа условий эксплуатации

Вероятность

безотказной работы

Назначенный срок службы

Средний срок

службы

Гарантийный срок

эксплуатации

I

0,95 за 40 000 часов

5 лет

10 лет

5 лет

II

0,95 за 16 000 часов

2 года

4 года

2 года

III

0,95 за 8 000 часов

1 год

2 года

1 год



Температурный диапазон

Тип КТ

Модификация

Материал чехла

Группа

условий

эксплуатации

Температура
применения, ºС

Интервал между

поверками

Средний срок службы

КТХА

КТЖК

02.03

С321, С316

I

-40…+400

5 лет

10 лет

КТХК

С10



Варианты исполнения

КТХА

02.03

2

50

к1

И

2

С316

3

L

/

l

-

М16

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Поле

Наименование поля

Код

Описание

1

Тип датчика

КТХА, КТХК, КТЖК

кабельная термопара с НСХ по ГОСТ Р 8.585-2001

2

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

Exi

0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002

3

Модификация

02.03

кабельный, с подпружиненным подвижным штуцером

4

Узел коммутации

0

Свободные концы 50мм

IP65 исп. 50 – 69, 80

0ExiaIICT6/общего назначения

IP40 исп. 70

общего назначения

2

Вилка мини-разъема

IP40

4

Вилка стандарт-разъема

IP40

5

Вариант исполнения проводов (см. узлы коммутации датчика)

50

Многожильный провод, изоляция Силикон / Экран / Силикон – экран провода изолирован от корпуса датчика и не имеет вывода

51

Многожильный провод, изоляция Силикон / Экран / Силикон – экран изолирован от корпуса датчика и имеет отдельный вывод

52

Многожильный провод, изоляция Силикон / Экран / Силикон – экран соединен с корпусом датчика и имеет отдельный вывод

60

Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода

61

Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран изолирован от корпуса датчика и имеет отдельный вывод

62

Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран соединен с корпусом датчика и имеет отдельный вывод

63

многожильный провод, изоляция Фторопласт / Фторопласт / наружное армирование, изолированное от корпуса датчика

70

Многожильный провод, изоляция проводников и наружная оболочка из стеклонити / наружное армирование из гальванизированной стали

80

Многожильный провод с фторопластовой изоляцией в металлорукаве.

6

Класс датчика

к1; к2

Подробнее см. таблицу 5 стр. 2-9 каталога

7

Исполнение рабочего спая

Н

неизолированный спай

И

изолированный спай

8

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов

2

2 пары термоэлектродов (2 спая)

9

Материал наружной оболочки

С10

Сталь 12Х18Н10Т (только для КТХК)

С321

AISI 321

С316

AISI 316

Т310

AISI 310

10

Толщина оболочки
кабеля

Не заполнено

стандартная толщина оболочки

Д

двойная толщина оболочки

11

Наружный диаметр

3; 4,5; 6;

размер в мм по выбору Заказчика

12

Монтажная длина L

6÷320

13

Количество удлинительных проводов

Не заполнено

Один удлинительный провод с количеством пар термоэлектродов указанным в пункте 8

И, И2,

Два провода по 1 паре термоэлектродов в каждом

И2 кроме провода 80

14

Длина удлиняющего провода

100÷30 000

указать размер в мм, 250, 500, 1000, 2000 3150 и более

15

Монтажный элемент

М16, М20

Штуцер с резьбой М16х1.5, М20х1.5



Примеры обозначения изделий

КТХК Exi02.03 - 063 - к2 - Н - С10 - 6 - 160/2000-М16

Вид изделия

КТ

кабельный ТП

НСХ

ХК

хромель-копель

Взрывозащита

Exi

0ExiaIICT6 X

Модификация

02.03

Узел коммутации

0

свободные концы

Вид провода

63

фторопласт/ фторопласт внешнее армирование

Класс допуска

к2

второй класс

Вид спая

Н

неизолированный

Материал рабочей части

С10

сталь 12Х18Н10Т

Диаметр кабеля

6

мм

Длина монтажная

160

мм

Длина провода

2000

мм

Резьба штуцера

М16

М16х1.5
