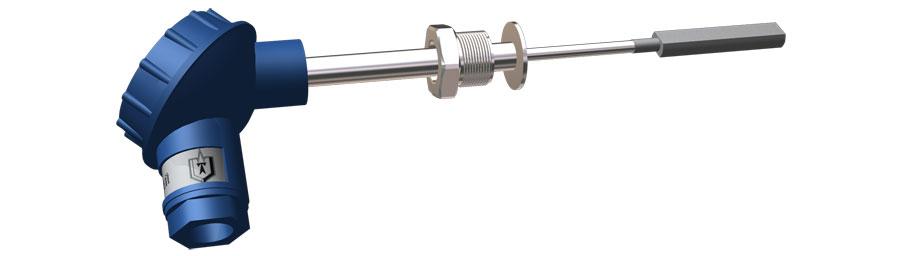

Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.33, фото 1
впередназад
Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.33, фото 2Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.33, фото 3Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.33, фото 4Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.33, фото 5Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.33, фото 6Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.33, фото 7Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.33, фото 8

Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.33

Цену уточняйте

  • В наличии
Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.33
Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.33В наличии
Цену уточняйте
8 (017) 346-41-27
  • +375 29 856 56 77
    МТС
8 (017) 346-41-27
  • +375 29 856 56 77
    МТС
  • График работы
  • Адрес и контакты

Чувствительным элементом всех модификаций датчиков температуры КТхх является модификация 01.01.

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.

Датчики модификаций 01.33 рекомендуется применять для измерения температуры поверхностей твердых тел.

Допускается изгибать кабельную часть датчиков для размещения рабочего спая в требуемой зоне измерения. Радиус гиба не менее 5 диаметров кабеля.

Датчики могут иметь вид взрывозащиты 0ExiaIICТ4...T6 X или 1ExdIICТ4...T6 по ГОСТ 30852.10-2002.

Вклеммные головки могут устанавливаться измерительные преобразователис унифицированным выходным сигналом постоянного тока 4-20мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus.Для удобства подключение проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 23, 28.Клеммные головки оснащаются штатным либо специализированным кабельным вводом.



Технические характеристики

Рабочий спай

один

Изолирован(ы) или
Неизолирован(ы)

два

Вибростойкость
ГОСТ Р 52931

группа V3

Номинальное (условное) давление

6,3 МПа

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

УХЛ2.Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

-55..+85ºС для изделий с унифицированным выходным сигналом

Поверка

- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм, без измерительных преобразователей;
- ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм, без измерительных преобразователей;
- МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями.

Показатель тепловой инерции τ 0,63:

Вид рабочего спая

Показатель тепловой инерции датчика в зависимости от диаметра, сек

d=3,0

d = 4,0

d = 4,5; 4,6

d = 5,0

d = 6,0

Изолированный от оболочки

1,0

1,5

2,0

3,0

4,0

Неизолированный от оболочки

0,5

1,0

1,0

1,5

2,0



Показатели надежности

Группа условий эксплуатации

Вероятность

безотказной работы

Назначенный срок службы

Средний срок

службы

Гарантийный срок

эксплуатации

I

0,95 за 40 000 часов

5 лет

10 лет

5 лет

II

0,95 за 16 000 часов

2 года

4 года

2 года

III

0,95 за 8 000 часов

1 год

2 года

1 год

IV

Не нормирована

Не нормирован

Не нормирован

Не нормирован



Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.

Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

Выходной

сигнал

Условное обозначение

Пределы допускаемой погрешности

4-20мА

к0Т40

±0,4% tn* или ±1,5°С

4-20мА+HART

к1Н25

±0,25%tn или ±0,9°С;

к1Т50

±0,5%tn или ±2,0°С

к0Н40

±0,4%tn или ±1,2°С;

к2Т80

±0,8%tn или ± 2,5°С

к1Н50

±0,5%tn или ±1,7°С;

к2Н80

±0,8%tn или ± 2,5°С



Температурный диапазон

Тип КТ

Температура
применения,
ºС

Группа условий эксплуатации

Интервал между

Поверками

Выбор кабеля

Диаметр оболочки

Материал оболочки

КТХА

– 40 .. + 600

I

5 лет

3; 4,5; 6

С321; С316; T310; Т446; T600

– 40 ..+ 800

II

2 года

3; 4,5; 6

С321

– 40..+ 900

3; 4,5; 6

С316; T310; T600

– 40..+ 1000

III

1 год

3

T310; Т446; T600

– 40..+ 1100

4,5; 6

T310; Т446; T600

– 40..+ 1300

IV

Не нормирован

4,5; 6

T600

КТНН

– 40 ..+ 800

I

5 лет

3; 4,5

Т310; Т600; Т740

– 200 ..+ 1000

II

2 года

3

T310; Т600

– 200 ..+ 1100

4,5

Т310; T600

3; 4,5

Т740

– 200 ..+ 1100

III

1 год

3

Т740, Т600

– 200 ..+ 1200

4,5

Т740

– 40 ..+ 1300

IV

Не нормирован

4.5

Т740

КТХК

– 40 ..+ 600

I

5 лет

3; 4; 4,6; 5; 6

С10

– 100 . + 800

II

2 года

3; 4; 4,6; 5; 6

КТЖК

– 40 ..+ 760

II

2 года

3; 4,5

С321; С316

КТМК

– 40 ..+ 200

II

2 года

3; 4,5

С10; С321

– 200 ..+ 370

III

1 год



Варианты исполнения

КТХА

Exi

01.33

А

21

к1

H50

И

Т310

3

L

/

l

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Поле

Наименование поля

Код

Описание

1

Тип датчика

КТХА, КТХК, КТНН, КТЖК, КТМК

кабельная термопара с НСХ по ГОСТ Р 8.585-2001

2

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

Exi

0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002

Exd

1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.10-2002

3

Модификация

определяет
конструктивные
особенности

01.33

Под приварку на оборудовании

4

Кабельный ввод

0

штатный кабельный ввод

Не допустимо для 1ExdIICT6

А

под небронированный кабель в металлорукаве РЗЦХ-15

В

под небронированный кабель в металлорукаве МРПИ-15

C

под небронированный кабель в металлорукаве DN18

D

под небронированный кабель в металлорукаве DN20

E

под небронированный кабель в металлорукаве DN12

F

под трубный монтаж с с внутренней резьбой М20х1,5

G

под трубный монтаж с выходом наружной резьбой G1/2

H

под небронированный кабель диаметром 6,5÷14 мм

I

под небронированный кабель диаметром 3,2÷8,7 мм

J

под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней

К

под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони

L

под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони

5

Узел коммутации
датчика (см. таблицу «Варианты модификаций» стр. 1-10 каталога)

10; 13

пластиковая головка

IP55

общего назначения

15; 16; 17; 18; 19

алюминиевая головка

IP66/IP68

1ExdIICT6 / 0ExiaIICT6 X

20; 22

алюминиевая головка

IP65

общего назначения

14, 21; 23; 24; 25; 26; 28; 29

алюминиевая головка

IP66

0ExiaIICT или общ. назнач.

27

нержавеющая сталь

IP66

0ExiaIICT или общ. назнач

6

Условное обозначение класса датчика

к0; к1; к2

Подробнее см. таблицу 5 стр 2-9 каталога

7

Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10 каталога

Не заполнено

аналоговый сигнал (mV) в соответствии с НСХ

Т40

Для головок клеммных >14

4-20 мА

для к0

Т50; Т70

для к1

Т80; Т100

для к2

Н25

4-20 мА +HART

Индивидуальна калибровка датчика (к1)

Н40

для к0

Н50

для к1

Н80

для к2

8

Исполнение рабочего спая термопары

Н

неизолированный спай

общего назначения

И

изолированный спай

1ExdIICT6 / 0ExiaIICT6 X / общего назнач.

9

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов

2

2 пары термоэлектродов (2 спая)

10

Материал наружной оболочки кабеля

С10

Сталь 12Х18Н10Т (только для КТХК)

С321

AISI 321

С316

AISI 316

Т310

AISI 310

Т446

AISI 446

Т600

INCONEL 600

Т740

ALLOY 740

11

Толщина оболочки кабеля

Не заполнено

стандартная толщина оболочки (см. таблицу 1 введение)

Д

двойная толщина оболочки (с
