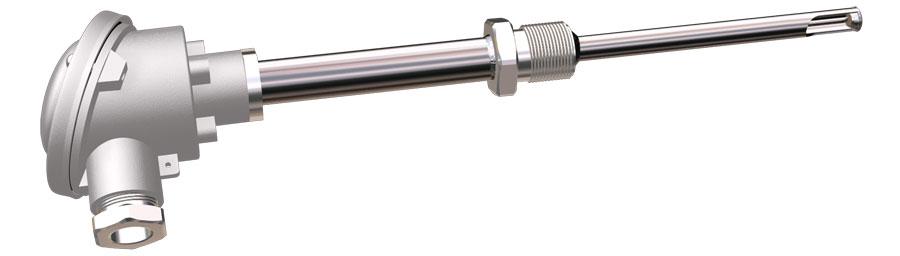

Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.26

Рабочий спай

один

Изолирован(ы) или
Неизолирован(ы)

два

Вибростойкость
ГОСТ Р 52931

группа V3

Номинальное (условное) давление

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

УХЛ2.Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

-55..+85ºС для изделий с унифицированным выходным сигналом

Поверка

- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм, без измерительных преобразователей;
- ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм, без измерительных преобразователей;
- МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями.

Вид рабочего спая

Показатель тепловой инерции датчика в зависимости от диаметра, сек

d=3,0

d = 4,0

d = 4,5; 4,6

d = 5,0

d = 6,0

d = 8

d =10

Изолированный от оболочки

1,0

1,5

2,0

3,0

4,0

10

12

Неизолированный от оболочки

0,5

1,0

1,0

1,5

2,0

6

8

Вероятность
безотказной работы

Назначенный срок службы

Средний срок
службы

Гарантийный срок
эксплуатации

I

0,95 за 40 000 часов

5 лет

10 лет

5 лет

II

0,95 за 16 000 часов

2 года

4 года

2 года

III

0,95 за 8 000 часов

1 год

2 года

1 год

IV

Не нормирована

Не нормирован

Не нормирован

Не нормирован

Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

Выходной

сигнал

Условное обозначение

Пределы допускаемой погрешности

4-20мА

к0Т40

±0,4% ∙t_n* или±1,5°С

4-20мА+HART

к1Н25

±0,25%∙ t_n или±0,9°С;

к1Т50

±0,5%∙ t_n или±2,0°С

к0Н40

±0,4%∙ t_n или ±1,2°С;

к2Т80

±0,8%∙ t_n или ±2,5°С

к1Н50

±0,5%∙ t_n или ±1,7°С;

к2Н80

±0,8%∙ t_n или ± 2,5°С

Тип КТ

Температура
применения, ºС

Группа условий эксплуатации

Интервал между

Поверками

Выбор кабеля

Диаметр оболочки

Материал оболочки

КТХА

– 40 .. + 600

I

5 лет

3; 4,5; 6

С321; С316; T310; Т446; T600

– 40 ..+ 800

II

2 года

3; 4,5; 6

С321

– 40..+ 900

3; 4,5; 6

С316; T310; T600

– 40..+ 1000

III

1 год

3

T310; Т446; T600

– 40..+ 1100

4,5; 6

T310; Т446; T600

– 40..+ 1300

IV

Не нормирован

4,5; 6

T600

КТНН

– 40 ..+ 800

I

5 лет

3; 4,5

Т310; Т600; Т740

– 200 ..+ 1000

II

2 года

3

T310; Т600

– 200 ..+ 1100

4,5

Т310; T600

3; 4,5

Т740

– 200 ..+ 1100

III

1 год

3

Т740, Т600

– 200 ..+ 1200

4,5

Т740

– 40 ..+ 1300

IV

Не нормирован

4.5

Т740

КТХК

– 40 ..+ 600

I

5 лет

3; 4; 4,6; 5; 6

С10

– 100 . + 800

II

2 года

3; 4; 4,6; 5; 6

КТЖК

– 40 ..+ 760

II

2 года

3; 4,5

С321; С316

КТМК

– 40 ..+ 200

II

2 года

3; 4,5

С10; С321

– 200 ..+ 370

III

1 год

Тип КТ

Диаметр чехла

Материал чехла

Группа условий эксплуатации

Температура
применения, ºС

Интервал между

Поверками

Средний срок службы

КТНН

8; 10

С10

I

-40…+600

5 лет

10 лет

II

-200…+800

2 года

4 года

КТХА

8; 10

С10

I

-40…+600

5 лет

10 лет

II

-40…+800

2 года

4 года

КТХА

10

C13

I

-40…+600

5 лет

10 лет

II

-40…+900

2 года

4 года

КТНН

10

C13

I

-40…+800

5 лет

10 лет

II

-200…+900

2 года

4 года

КТХА

10

T18, Т45

I

-40…+600

5 лет

10 лет

II

-40…+900

2 года

4 года

III

-40…+1000

1 год

2 года

КТНН

10

T18, Т45

I

-40…+600

5 лет

10 лет

II

-200…+1000

2 года

4 года

КТНН

10

Т45

IV

- 200…+ 1250

Не нормирован

КТХА

10

Т45

IV

- 40…+ 1250

Не нормирован

КТХК

8 (только С10); 10

С10, С13

I

-40…+600

5 лет

10 лет

II

-100…+800

2 года

4 года

КТЖК

8 (только С10); 10

С10, С13

II

-40…+760

2 года

4 года

КТХА

Exi

01.26

—

А

21

—

к1

H50

—

И

—

С10

—

8

—

L

/

l

1

2

3

4

5

6

7

8

9

10

11

12

13

14

Поле

Наименование

Код

Описание

1

Тип датчика

КТХА, КТХК, КТНН, КТЖК, КТМК

кабельная термопара с НСХ по ГОСТ Р 8.585-2001

2

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

Exi

0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002

Exd

1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.10-2002

3

Модификация

01.26
