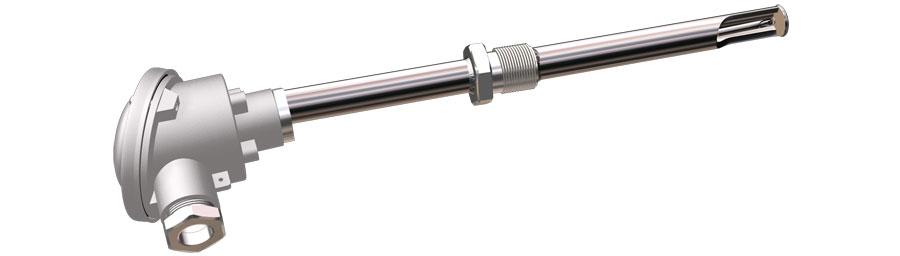

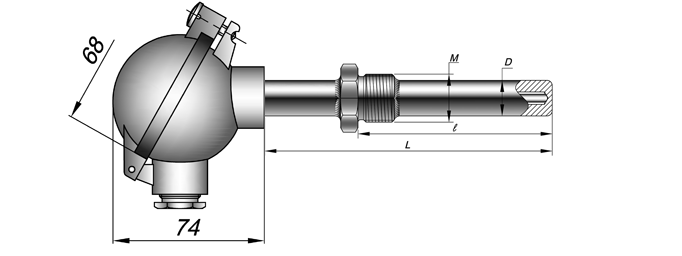

Датчики модификации 01.25 предназначены для измерения температуры жидких и газообразных сред химически агрессивных к материалу защитного чехла, имеют разборную конструкцию, состоящую из кабельного термочувствительного элемента (может поставляться отдельно) и жаростойкого защитного чехла.

Составной защитный чехол имеет цельноточеный наконечник с внутренним отверстием под термочувствительный элемент. Наконечник выполнен из жаростойкого сплава или жаростойкой стали. Ресурс датчиков температуры модификации 01.25 зависит от скорости коррозии наконечника вследствие химического и термического воздействия термометрируемой среды. Указанные ниже значения показателей надежности приведены исходя из того, что величина коррозии за время назначенного срока службы не превышает 2мм.

Две части чехла модификации 01.25 свариваются аргонодуговой сваркой. Место сварки во время эксплуатации должно находиться при температуре не выше 800°С.

В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключение проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.



Технические характеристики

Рабочий спай

Один, два

Изолирован(ы)

Вибростойкость ГОСТ Р 52931

группа V3

Номинальное (условное)

давление

6,3 МПа

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

УХЛ2. Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-55..+85ºС для изделий с унифицированным выходным сигналом

Поверка

Только первичная при выпуске из производства, периодической поверке не подлежат

Показатель тепловой

инерции τ 0,63

50 с

Т45, Т00, Т18, Т310 диаметр 20мм



Показатели надежности

Показатели надежности

Группа условий эксплуатации

Вероятность

безотказной работы

Назначенный срок службы

Средний срок

службы

Гарантийный срок

эксплуатации

I

0,95 за 40 000 часов

5 лет

10 лет

5 лет

II

0,95 за 16 000 часов

2 года

4 года

2 года

III

0,95 за 8 000 часов

1 год

2 года

1 год

IV

Не нормирована

Не нормирован

Не нормирован

Не нормирован



Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.

Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

Выходной

сигнал

Условное обозначение

Пределы допускаемой погрешности

4-20мА

к0Т40

±0,4% tn* или ±1,5°С

4-20мА+HART

к1Н25

±0,25%tn или ±0,9°С;

к1Т50

±0,5%tn или ±2,0°С

к0Н40

±0,4%tn или ±1,2°С;

к2Т80

±0,8%tn или ± 2,5°С

к1Н50

±0,5%tn или ±1,7°С;

к2Н80

±0,8%tn или ± 2,5°С

* - tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение.



Температурный диапазон

Тип КТ

Модификация

Диаметр чехла

Материал чехла

Группа

условий

эксплуатации

Температура
применения, ºС

Интервал между

поверками

Средний срок службы

КТХА; КТНН

01.25

14÷30

Т45

IV

-40…+1250

Не

нормирован

Не

нормирован

Т310

-40…+1150

КТНН

Т45310

I

-40…+800

5 лет

10 лет

II

-40…+1100

2 года

4 года

КТХА

Т18, Т00310

I

-40…+600

5 лет

10 лет

Т18, Т00

II

-40…+900

2 года

4 года

Т18, Т00

III

-40…+1000

1 год

2 года

Т310

-40…+1100



Варианты исполнения

КТХА

01.25

0

20

к1

И

Т45

20

L

/

lчехла

1

2

3

4

5

6

7

8

9

10

11

12

13

14

Поле

Наименование

Код

Описание

1

Тип датчика

КТХА, КТХК, КТНН

кабельная термопара с НСХ по ГОСТ Р 8.585-2001

2

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

3

Модификация

01.25

С толстостенным чехлом, прямая с ввертным штуцером

4

Кабельный ввод

0

штатный кабельный ввод клеммной головки

А-Z

Специализированный кабельный ввод (см. узлы коммутации датчика)

5

Узел коммутации
датчика

15; 16;17; 18; 19

алюминиевая головка

IP66/IP68

1ExdIICT6 / 0ExiaIICT6 X

20; 22

алюминиевая головка

IP65

общего назначения

14; 21; 23; 24; 25; 26; 28; 29

алюминиевая головка

IP66

0ExiaIICT или общ. назнач.

27

нержавеющая сталь

IP66

0ExiaIICT или общ. назнач.

6

Класс допуска

к1; к2

Подробнее см. таблицу 5 стр. 2-9 каталога

7

Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10 каталога

Не заполнено

аналоговый сигнал в соответствии с НСХ

Т40

4-20 мА

для к0

Т50; Т70

для к1

Т80; Т100

для к2

Н25

4-20 мА +HART

Индивидуальна калибровка датчика (к1)

Н40

для к0

Н50

для к1

Н80

для к2

8

Исполнение рабочего спая датчика

Н

неизолированный спай

общего назначения

И

изолированный спай

1ExdIICT6 / 0ExiaIICT6 X / общего назнач.

9

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов

2

2 пары термоэлектродов (2 спая)

10

Материал защитной

арматуры

Т18

сталь 10Х23Н18

10÷40

lчехла1300мм

Т45

сплав ХН45Ю

Т00

сплав 15Х25Т

11

Наружный диаметр, D

14, 16, 20, 25

Размер, мм по выбору Заказчика

12

Монтажная длина, L

450÷3150

монтажная длина L до рабочего конца, мм

13

Расстояние до головки

80-500

указать размер, мм

14

Типоразмер штуцера

Не заполнено

Без приварного штуцера

М33, М27, М20, К1, К3/4

М33х2, М27х2, К1”, К3/4



Примеры обозначения изделий

КТНН 01.25 – 021 – к0Т40 – И – Т45 – 20 – 800/200 – М33

Вид изделия

КТ

кабельный ТП

НСХ

НН

нихросил-нисил

Взрывозащита

Модификация

01.25

С толстостенным чехлом, прямая с ввертным штуцером

Кабельный ввод

0

штатный

Коммутация (код головки)

21

алюминиевая, IP66

Класс допуска

к0

нулевой класс

Выходной сигнал (класс точности)

Т40

4-20 мА (0,4%)

Вид спая, количество пар

И

изолирован, один

Материал защитной оболочки

Т45

ХН45Ю

Диаметр рабочей части

20

мм

Длина монтажная

800

мм

Расстояние от штуцера до головки

200

мм

Типоразмер штуцера

М33

М33х2

Информация для заказа
