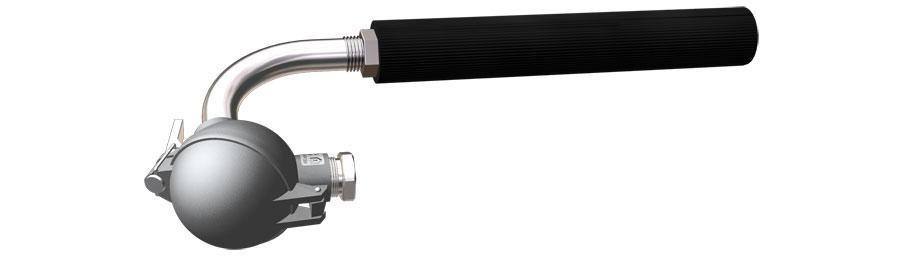

Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.19У, фото 1
впередназад
Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.19У, фото 2Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.19У, фото 3Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.19У, фото 4Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.19У, фото 5Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.19У, фото 6Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.19У, фото 7Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.19У, фото 8

Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.19У

Цену уточняйте

  • В наличии
Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.19У
Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.19УВ наличии
Цену уточняйте
+375 17 336-337-0
Отдел продаж (добавочный номер 1)
  • +375 29 697-04-04
    A1 (Velcom)
  • +375 33 660-04-04
    МТС
  • +375 29 233-02-06
    Специалист по продукции ЭМИС
  • +375 17 346-41-30
    Специалист по приводной технике
+375 17 336-337-0
Отдел продаж (добавочный номер 1)
  • +375 29 697-04-04
    A1 (Velcom)
  • +375 33 660-04-04
    МТС
  • +375 29 233-02-06
    Специалист по продукции ЭМИС
  • +375 17 346-41-30
    Специалист по приводной технике
  • График работы
  • Адрес и контакты

Датчики температуры 01.19У предназначены для измерения температуры в расплаве алюминия и цветных металлов, а также в хлоридно-бариевых ваннах.

Для расплава алюминия и цветных металлов рекомендуется применять термопреобразователи с защитными чехлами из чугуна марки СЧ или керамики на основе нитрида кремния; для расплава хлорида бария – с защитными чехлами из стали 12Х18Н10Т.

Конструкции прямых термопреобразователей неразборные. Кабельный термочувствительный элемент частично армирован стальной трубой. При эксплуатации термопреобразователей температура в месте соединения чехла и монтажной арматуры не должна быть выше 800°С.

Ресурс термопреобразователя не нормируется и определяется скоростью растворения защитного чехла в термометрируемой среде.

По данным эксплуатации на различных предприятиях срок службы чехлов составляет:

– из керамики на основе нитрида кремния в расплавах алюминиевых сплавов от 8 до 12 месяцев;

– из чугуна в расплавах алюминиевых сплавов от 10 до 30 дней;

– из стали 12Х18Н10Т в расплаве хлорида бария от 10 до 30 дней.

В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключение проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.



Технические характеристики

Рабочий спай

Один, два

Изолирован(ы)

Вибростойкость ГОСТ Р 52931

группа N2

Номинальное (условное)

давление

0,1 МПа

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

УХЛ2.Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-55..+85ºС для изделий с унифицированным выходным сигналом

Поверка

Только первичная при выпуске из производства, периодической поверке не подлежат

Показатель тепловой

инерции τ 0,63

70 с

С10, Сч диаметр 40мм

90 с

К101 диаметр 28



Показатели надежности

Показатели надежности

Группа условий эксплуатации

Вероятность

безотказной работы

Назначенный срок службы

Средний срок

службы

Гарантийный срок

эксплуатации

IV

Не нормирована

Не нормирован

Не нормирован

Не нормирован



Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.

Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

Выходной

сигнал

Условное обозначение

Пределы допускаемой погрешности

4-20мА

к0Т40

±0,4% tn* или±1,5°С

4-20мА+HART

к1Н25

±0,25%tn или±0,9°С;

к1Т50

±0,5%tn или±2,0°С

к0Н40

±0,4%tn или ±1,2°С;

к2Т80

±0,8%tn или ±2,5°С

к1Н50

±0,5%tn или ±1,7°С;

к2Н80

±0,8%tn или ± 2,5°С

* - tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение.



Температурный диапазон

Тип КТ

Диаметр чехла

Материал чехла

Группа

условий

эксплуатации

Температура
применения, ºС

Интервал между

поверками

Средний срок службы

КТХА; КТНН

40, 60

С10

IV

-40…+1250

Не

нормирован

Не

нормирован

28

К101

40

СЧ



Варианты исполнения

КТХА

01.19У

0

20

к1

И

СЧ

40

L

/

lчехла

lгиба

1

2

3

4

5

6

7

8

9

10

11

12

13

14

Поле

Наименование

Код

Описание

1

Тип датчика

КТХА, КТХК, КТНН

кабельная термопара с НСХ по ГОСТ Р 8.585-2001

2

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

3

Модификация

01.19У

С толстостенным чехлом, угловой без штуцера

4

Кабельный ввод

0

штатный кабельный ввод клеммной головки

А-Z

Специализированный кабельный ввод (см. узлы коммутации датчика)

5

Узел коммутации
датчика

15; 16;17; 18; 19

алюминиевая головка

IP66/IP68

1ExdIICT6 / 0ExiaIICT6 X

20; 22

алюминиевая головка

IP65

общего назначения

14; 21; 23; 24; 25; 26; 28; 29

алюминиевая головка

IP66

0ExiaIICT или общ. назнач.

27

нержавеющая сталь

IP66

0ExiaIICT или общ. назнач.

6

Класс допуска

к1; к2

Подробнее см. таблицу 5 стр. 2-9 каталога

7

Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10 каталога

Не заполнено

аналоговый сигнал в соответствии с НСХ

Т40

4-20 мА

для к0

Т50; Т70

для к1

Т80; Т100

для к2

Н25

4-20 мА +HART

Индивидуальна калибровка датчика (к1)

Н40

для к0

Н50

для к1

Н80

для к2

8

Исполнение рабочего спая датчика

Н

неизолированный спай

общего назначения

И

изолированный спай

1ExdIICT6 / 0ExiaIICT6 X / общего назнач.

9

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов

2

2 пары термоэлектродов (2 спая)

10

Материал защитной

арматуры

С10

сталь 12Х18Н10Т

D=40, 60 мм

lчехла2000 мм

СЧ

Серый чугун

D=40 мм

lчехла2000 мм

К101

Керамика на основе нитрида кремния

D=28

lчехла 415,715, 1365

Т18

сталь 10Х23Н18

10÷40

lчехла1300мм

Т45

сплав ХН45Ю

Т00

сплав 15Х25Т

11

Наружный диаметр, D

40; 28

размер в мм по выбору Заказчика

12

Монтажная длина, L

450÷3150

монтажная длина L до рабочего конца, мм

13

Размер lчехла

250÷2000

указать размер, мм

14

Размер l гиба

300÷2000

Размер, мм



Примеры обозначения изделий

КТНН 01.19У – 021 – к0Т40 – И – СЧ – 40 – 1000/300 – 500

Вид изделия

КТ

кабельный ТП

НСХ

НН

нихросил-нисил

Взрывозащита

Модификация

01.19У

Угловой, с толстостенным чехлом

Кабельный ввод

0

штатный

Коммутация (код головки)

21

алюминиевая, IP66

Класс допуска

к0

нулевой класс

Выходной сигнал (класс точности)

Т40

4-20 мА (0,4%)

Вид спая, количество пар

И

изолирован, один

Материал защитной оболочки

СЧ

Серый чегун

Диаметр рабочей части

40

мм

Длина монтажная

1000

мм

Размер lчехла

300

мм

Размер lгиба

500

мм

Информация для заказа
  • Цена: Цену уточняйте
