Датчики температуры 01.14 предназначены для измерения температуры в пульсирующем потоке газообразной среды. Датчики 01.14 имеют разборную конструкцию, что обеспечивает возможность замены термочувствительного элемента. Штуцер приварен к защитному чехлу. Максимально допустимая скорость потока рассчитывается в зависимости от плотности и температуры измеряемой среды и не превышает 170 м/с.

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X или 1ExdIICT6 по ГОСТ 30852.10-2002. В клеммные головки могут устанавливаться измерительные преобразователис унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключение проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.



Технические характеристики

Рабочий спай

один

Изолирован(ы) илиНеизолирован(ы)

два

Вибростойкость ГОСТ Р 52931

группа V3

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

УХЛ2.Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

-55..+85ºС для изделий с выходным сигналом 4-20мА

Поверка

- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм, без измерительных преобразователей;
- ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм, без измерительных преобразователей;
- МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями.

Показатель тепловой инерции τ 0,63:

Вид рабочего спая

Показатель тепловой инерции датчика в зависимости от диаметра, сек

d=22/8

Изолированный от оболочки

8

Неизолированный от оболочки

7



Показатели надежности

Показатели надежности

Группа условий эксплуатации

Вероятность

безотказной работы

Назначенный срок службы

Средний срок

службы

Гарантийный срок

эксплуатации

II

0,95 за 16 000 часов

2 года

4 года

2 года

III

0,95 за 8 000 часов

1 год

2 года

1 год



Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.

Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

Выходной

сигнал

Условное обозначение

Пределы допускаемой погрешности

4-20мА

к0Т40

±0,4% tn* или±1,5°С

4-20мА+HART

к1Н25

±0,25%tn или±0,9°С;

к1Т50

±0,5%tn или±2,0°С

к0Н40

±0,4%tn или ±1,2°С;

к2Т80

±0,8%tn или ±2,5°С

к1Н50

±0,5%tn или ±1,7°С;

к2Н80

±0,8%tn или ±2,5°С

* - tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.



Температурный диапазон

Тип КТ

Диаметр чехла, мм

Материал чехла

Группа

условий

эксплуатации

Температура
применения,
ºС

Интервал между

поверками

Средний срок службы

КТНН

22

Т45,

Т00

II

-200…+800

2 года

4 года

III

-200…+1100

1 год

2 года

КТХА

II

-40…+600

2 года

4 года

III

-40…+900

1 год

2 года

IV

-40…+1150

Не нормирован

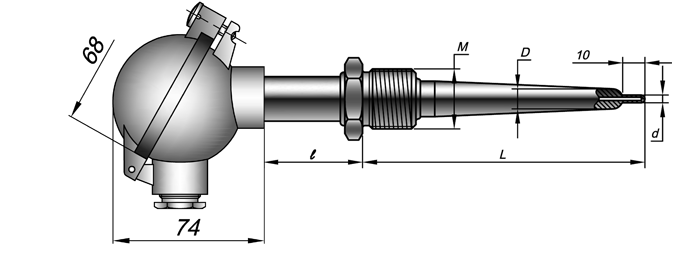

Варианты исполнения

КТХА

01.14

0

21

к1

И

2

Т45

20

/

7

L

/

l

М27

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Поле

Наименование

Код

Описание

1

Тип датчика

КТХА, КТХК, КТНН

кабельная термопара с НСХ по ГОСТ Р 8.585-2001

2

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

Exi

0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002

Exd

1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002

3

Модификация

01.14

цельноточеная коническая с утонением

4

Кабельный ввод

0

штатный кабельный ввод

Не допустимо для 1ExdIICT6

А-Z

Специализированный кабельный ввод (см. раздел «Узлы коммутации датчика»)

5

Узел коммутации
датчика

15; 16

алюминиевая головка

IP66/IP68

1ExdIICT6 / 0ExiaIICT6 X

20; 22

алюминиевая головка

IP65

общего назначения

21; 23; 24; 25; 26; 28; 29

алюминиевая головка

IP66

0ExiaIICT6 X или общ. назнач.

6

Класс допуска

к0; к1; к2

Подробнее см. таблицу 5 стр. 2-9 каталога

7

Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10 каталога

Не заполнено

аналоговый сигнал (mV) в соответствии с НСХ

Т40

4-20 мА

для к0

Т50; Т70

для к1

Т80; Т100

для к2

Н25

4-20 мА +HART

Индивидуальна калибровка датчика (к1)

Н40

для к0

Н50

для к1

Н80

для к2

8

Исполнение рабочего спая датчика

Н

неизолированный спай, только общего назначения

И

изолированный спай

1ExdIICT6 / 0ExiaIICT6 X / общего назнач.

9

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов

2

2 пары термоэлектродов (2 спая)

10

Материал защитного чехла

Т45

сталь ХН45Ю

Т00

15Х25Т

11

Наружный диаметр основной

22

размер в мм

12

Наружный диаметр утонения

8

размер в мм

13

Монтажная длина

50÷2500

монтажная длина L до рабочего конца в мм

14

Размер l от места уплотнения до головки/ переходной втулки

Не заполнено

120 мм

30÷500

указать размер в мм, если 120 мм не подходит

15

Типоразмер штуцера

Указать размер резьбы

К1/2, М27х2, М33х2



Примеры обозначения изделий

КТНН Exi 01.14 А23 к1H50 И Т45 22 420/160 М33

Вид изделия

КТ

кабельный ТП

Тип

НН

нихросил-нисил

Взрывозащита

Exi

0ExiaIICT6 X

Модификация

01.14

цельноточеная коническая с утонением

Кабельный ввод

А

с креплением РЗ-Ц-15

Коммутация (код головки)

23

с винтом, IP66

Класс допуска

К1

первый класс

Выходной сигнал (класс точности)

H50

4-20 мА+HART (0.5%)

Вид спая, количество пар

И

один, изолирован

Материал защитной оболочки

Т45

сплав ХН45Ю

Диаметр рабочей части

22/8

мм

Длина монтажная

420

мм

Длина до головки

160

мм

Типоразмер штуцера

М33

М33х2
