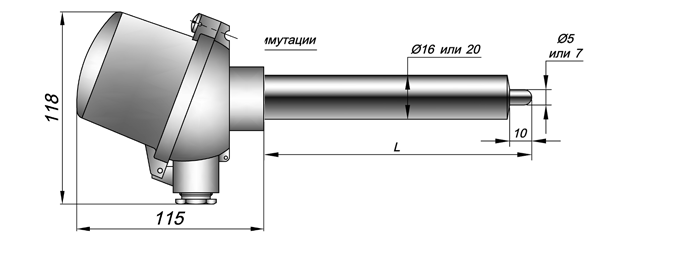

Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.12, фото 1
впередназад

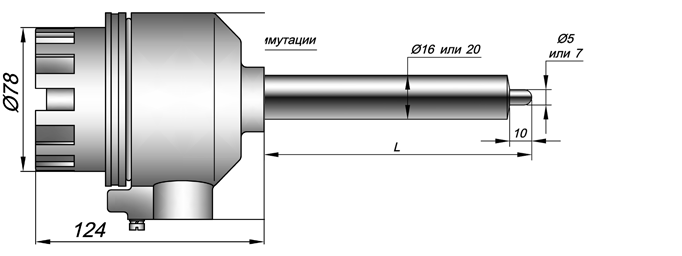

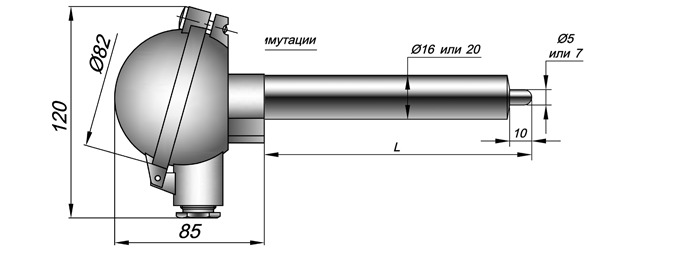

Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.12, фото 2Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.12, фото 3Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.12, фото 4Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.12, фото 5Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.12, фото 6Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.12, фото 7

Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.12

Цену уточняйте

  • Под заказ
Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.12
Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.12Под заказ
Цену уточняйте
8 (017) 346-41-27
  • +375 29 856 56 77
    МТС
8 (017) 346-41-27
  • +375 29 856 56 77
    МТС
  • График работы
  • Адрес и контакты

Датчики температуры 01.12 предназначены для измерения температуры в потоке газообразной среды, имеют уменьшенное время термической реакции по сравнению с 01.06, 01.08 и неразборную конструкцию.

Предельная скорость потока газообразной среды при эксплуатации датчиков 01.12 зависит от материала чехла датчика, монтажной длины и глубины погружения в подвижную среду, температуры среды и ее плотности. Пример максимальных скоростей для модификации 01.12 с чехлом из стали 10Х17Н13М2Т при плотности среды 10 кг/см2 и температуре 600°С. приведен в таблице ниже, при условии погружения датчика в среду на всю монтажную длину.

Длина монтажной части, L, мм

Предельная скорость потока, м/с

250

90

320

70

400

60

500

45

630

35

800

25

Скорости для других условий эксплуатации и модификаций датчиков могут быть рассчитаны по запросу потребителя.

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X или 1ExdIICT6 по ГОСТ 30852.10-2002.

В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключение проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом. Подробнее см. «Варианты Исполнений».



Технические характеристики

Рабочий спай

один

Изолирован(ы) или Неизолирован(ы)

два

Вибростойкость ГОСТ Р 52931

группа V3

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

УХЛ2. Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

-55..+85ºС для изделий с выходным сигналом 4-20мА

Поверка

- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм, без измерительных преобразователей;

- ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм, без измерительных преобразователей;

- МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями.

Показатель тепловой инерции τ 0,63:

Вид рабочего спая

Показатель тепловой инерции датчика в зависимости от диаметра, сек

d=10/5; 20/5

d=10/7; 20/7

Изолированный от оболочки

5

7

Неизолированный от оболочки

3

5



Показатели надежности

Показатели надежности

Группа условий эксплуатации

Вероятность

безотказной работы

Назначенный срок службы

Средний срок

службы

Гарантийный срок

эксплуатации

II

0,95 за 16 000 часов

2 года

4 года

2 года

III

0,95 за 8 000 часов

1 год

2 года

1 год

IV

Не нормирована

Не нормирован

Не нормирован

Не нормирован



Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.

Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

Выходной

сигнал

Условное обозначение

Пределы допускаемой погрешности

4-20мА

к0Т40

±0,4% tn* или ±1,5°С

4-20мА+HART

к1Н25

±0,25%tn или ±0,9°С;

к1Т50

±0,5%tn или ±2,0°С

к0Н40

±0,4%tn или ±1,2°С;

к2Т80

±0,8%tn или ± 2,5°С

к1Н50

±0,5%tn или ±1,7°С;

к2Н80

±0,8%tn или ± 2,5°С

* - tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.



Температурный диапазон

Тип КТ

Диаметр чехла, мм

Материал чехла

Группа

условий

эксплуатации

Температура
применения,
ºС

Интервал между

поверками

Средний срок службы

КТХА

20

T310,

Т45

II

-40…+900

2 года

4 года

III

-40…+1100

1 год

2 года

IV

-40…+1150

Не нормирован

КТНН

20

Т45

II

-200…+1000

2 года

4 года

IV

- 200…+ 1250

Не нормирован



Варианты исполнения

КТХА

01.12

0

21

к1

И

2

Т310

20

/

7

L

1

2

3

4

5

6

7

8

9

10

11

12

13

Поле

Наименование

Код

Описание

1

Тип датчика

КТХА, КТХК, КТНН

кабельная термопара с НСХ по ГОСТ Р 8.585-2001

2

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

Exi

0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002

Exd

1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002

3

Модификация

01.12

без монтажных элементов, малоинерционная

4

Кабельный ввод

0

штатный кабельный ввод

Не допустимо для 1ExdIICT6

А-Z

Специализированный кабельный ввод (см. раздел «Узлы коммутации датчика»)

5

Узел коммутации
датчика

15; 16

алюминиевая головка

IP66/IP68

1ExdIICT6 / 0ExiaIICT6 X

20; 22

алюминиевая головка

IP65

общего назначения

21; 23; 24; 25; 26; 28; 29

алюминиевая головка

IP66

0ExiaIICT6 X или общ. назнач.

6

Класс допуска

к0; к1; к2

Подробнее см. таблицу 5 стр. 2-9 каталога

7

Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10 каталога

Не заполнено

аналоговый сигнал (mV) в соответствии с НСХ

Т40

4-20 мА

для к0

Т50; Т70

для к1

Т80; Т100

для к2

Н25

4-20 мА +HART

Индивидуальна калибровка датчика (к1)

Н40

для к0

Н50

для к1

Н80

для к2

8

Исполнение рабочего спая датчика

Н

неизолированный спай, только общего назначения

И

изолированный спай

1ExdIICT6 / 0ExiaIICT6 X / общего назнач.

9

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов

2

2 пары термоэлектродов (2 спая)

10

Материал защитного чехла

Т45

сталь ХН45Ю

Т310

AISI 310

11

Наружный диаметр основной

10; 20

размер в мм по выбору Заказчика

12

Наружный диаметр утонения

5, 7

размер в мм по выбору Заказчика

13

Монтажная длина

50÷2500

монтажная длина L до рабочего конца в мм



Примеры обозначения изделий

КТХА 01.12 026 – к1 И Т310 20/5 – 500

Вид изделия

КТ

кабельный ТП

НСХ

ХА

хромель-алюмель

Взрывозащита

-

Общего назначения

Модификация

01.12

Кабельный ввод

0

штатный

Коммутация (код головки)

26

с винтом, IP66

Класс допуска

Информация для заказа
