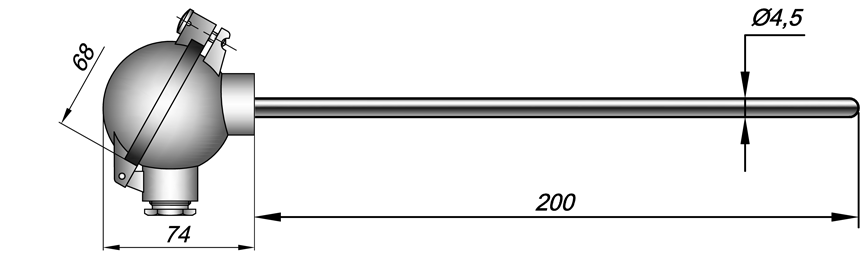

Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.02, фото 1
впередназад
Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.02, фото 2Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.02, фото 3Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.02, фото 4Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.02, фото 5Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.02, фото 6Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.02, фото 7Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.02, фото 8

Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.02

Цену уточняйте

  • Под заказ
Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.02
Термопары КТХА, КТНН, КТХК, КТЖК, КТМК, 01.02Под заказ
Цену уточняйте
8 (017) 346-41-27
  • +375 29 856 56 77
    МТС
8 (017) 346-41-27
  • +375 29 856 56 77
    МТС
  • График работы
  • Адрес и контакты

Является базовой конструкцией для всех последующих модификаций датчиков. Исполнения с узлом коммутации 005 и 006 используются в качестве сменных термометрических элементов в блочно-модульных модификациях датчиков 01.07, 01.20,01.21, 01.23, 01.24 и 01.06, 01.08, 01.16 соответственно.

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.

Допускается изгибать датчики температуры для размещения рабочего спая в требуемой зоне измерения. Радиус гиба не менее 5 диаметров кабеля.

Список возможных вариантов узла коммутации приведен в таблице «Варианты исполнений» далее.

Для монтажа датчика на объекте используются передвижные штуцера ЮНКЖ 031 (см. раздел"Монтажная арматура"), рассчитанные на номинальное (условное) давление 1,0 МПа. Для расширения области применения термопреобразователи КТхх 01.02 могут изготавливаться с приваренными (припаянными) монтажными элементами по чертежам Заказчика.

Датчики могут иметь вид взрывозащиты 0ExiaIICТ4...T6 X или 1ExdIICТ4...T6 по ГОСТ 30852.10-2002.

Вклеммные головки могут устанавливаться измерительные преобразователис унифицированным выходным сигналом постоянного тока 4-20мА и (или) цифровым сигналом по протоколамHART, PROFIBUS-PA, FOUNDATION Fieldbus.Для удобства подключение проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28.Клеммные головки оснащаются штатным либо специализированным кабельным вводом.



Технические характеристики

Рабочий спай

один

Изолирован(ы) или
Неизолирован(ы)

два

Вибростойкость ГОСТ Р 52931

группа F3

01.02

Номинальное (условное) давление

0,1МПа без монтажных элементов

до 150МПа в зависимости от монтажных элементов

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

УХЛ2

Температура окружающей среды: -60..+120ºС

Поверка

МИ 3090-2007 - для датчиков с монтажной длиной от 20 до 250 мм

ГОСТ 8.338-2013 - для датчиков с монтажной длиной от 250 мм

МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями

Дрейф показаний за интервал между поверками (ИМП)


Тип датчика температуры

Группа условий эксплуатации

Дрейф за ИМП, °С, не более

КТХА; КТНН

I; II

± (1 или 0,004 · |t|)

III

± (1,5 или 0,006 · |t|)

IV

КТХК

I

± (1 или 0,004 · |t|)

II

± (1,5 или 0,006 · |t|)

КТЖК

II

± (1 или 0,004 · |t|)

КТМК

II; III

± (1 или 0,004 · |t|)

Показатель тепловой инерции τ0,63:

Вид рабочего спая

Показатель тепловой инерции датчика в зависимости от диаметра, с

d = 0,5

d = 1,0

d = 1,5; 2

d = 3,0

d = 4,0

d = 4,5; 4,6

d = 5,0

d = 6,0

Изолированный от оболочки

0,05

0,15

0,4

1,0

1,5

2,0

3,0

4,0

Неизолированный от оболочки

0,03

0,05

0,15

0,5

1,0

1,0

1,5

2,0



Показатели надежности

Группа условий эксплуатации

Вероятность
безотказной работы

Назначенный срок службы

Средний срок
службы

Гарантийный срок
эксплуатации

I

0,95 за 40 000 часов

5 лет

10 лет

5 лет

II

0,95 за 16 000 часов

2 года

4 года

2 года

III

0,95 за 8 000 часов

1 год

2 года

1 год

IV

Не нормирована

Не нормирован

Не нормирован

Не нормирован



Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART,указаны с учетом вклада погрешности компенсации холодных спаев.


Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

Выходной
сигнал

Условное обозначение

Пределы допускаемой погрешности

4-20мА

к0Т40

±0,4% ∙tn* или ±1,5°С

4-20мА+HART

к1Н25

±0,25%∙ tn или ±0,9°С;

к1Т50

±0,5%∙ tn или ±2,0°С

к0Н40

±0,4%∙ tn или ±1,2°С;

к2Т80

±0,8%∙ tn или ± 2,5°С

к1Н50

±0,5%∙ tn или ±1,7°С;

к2Н80

±0,8%∙ tn или ± 2,5°С

* - tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение.



Температурный диапазон

Тип КТ

Температура
применения, ºС

Группа
условий
эксплуатации

Интервал между
поверками

Выбор кабеля

Диаметр
оболочки

Материал оболочки

КТХА

– 40 .. + 600

I

5 лет

3; 4; 4,5; 6

С321; С316; T310; Т446; T600

– 40 ..+ 600

II

2 года

1,5; 2;

С321; С316; T310; T600

– 40 ..+ 800

3; 4; 4,5; 6

С321

– 40..+ 900

3; 4; 4,5; 6

С316; T310; T600

– 40 ..+ 800

III

1 год

1,5; 2

С321

– 40..+ 900

1,5; 2

С316; Т310; T600

– 40..+ 1000

3

T310; Т446; T600

– 40 ..+ 1100

4,5; 6

T310; Т446; T600

– 40 .. + 700

IV

Не нормирован

0,5

T310; T600

1

С321; T310; T600

– 40..+ 1300

4,5; 6

T600

КТНН

– 40 ..+ 800

I

5 лет

3; 4,5

Т310; Т600; Т740

– 200 ..+ 600

II

2 года

1,5; 2

С321, С316

– 200 ..+ 800

1,5; 2

Т310; T600; Т740

– 200 ..+ 1000

3

T310; Т600

– 200 ..+ 1100

4,5

Т310; T600

3; 4,5

Т740

– 200 ..+ 800

III

1 год

1,5; 2

С321, С316

– 200..+ 900

1,5

Т740, Т310; T600

– 200 ..+ 1000

2

Т740, Т310; T600

– 200 ..+ 1100

3

Т740, Т600, Т310

– 200 ..+ 1200

4,5

Т740

– 40 ..+ 800

IV

Не нормирован

1

Т600; Т740

– 40 ..+ 1300

4.5

Т740

КТХК

– 40 ..+ 600

I

5 лет

3; 4; 4,6; 5; 6

С10

– 100 . + 800

II

2 года

3; 4; 4,6; 5; 6

С10

– 100 ..+ 600

III

1 год

1,5

С10

– 40 ..+ 600

IV

Не нормирован

1

С10

КТЖК

– 40 ..+ 760

II

2 года

2; 3; 4,5

С321; С316

КТМК

– 40 ..+ 200

II

2 года

2; 3; 4,5

С10; С321

– 200 ..+ 370

III

1 год



Варианты исполнения

КТХА

Exi

01.02

0

21

к1

H50

И

2

Т310

Д

3

L

1

2

3

4

5

6

7

8

9

10

11

12

13

14

Поле

Наименование поля

Код

Описание

1

Тип датчика

КТХА, КТХК, КТНН, КТЖК, КТМК

кабельная термопара с НСХ по ГОСТ Р 8.585-2001

2

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

Exi

0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002

Exd

1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.10-2002

3

Модификация

01.02

Кабельная термопара без монтажных элементов

4

Кабельный ввод

0

штатный кабельный ввод

Не допустимо для 1ExdIICT6

А

под небронированный кабель в металлорукаве РЗЦХ-15

В

под небронированный кабель в металлорукаве МРПИ-15

C

под небронированный кабель в металлорукаве DN18

D

под небронированный кабель в металлорукаве DN20

E

под небронированный кабель в металлорукаве DN12

F

под трубный монтаж с внутренней резьбой М20х1,5

G

под трубный монтаж с выходом наружной резьбой G1/2

H

под небронированный кабель диаметром 6,5÷14 мм

I

под небронированный кабель диаметром 3,2÷8,7 мм

J

под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней

К

под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони

L

под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони

5

Узел коммутации
датчика (см. таблицу «Варианты модификаций» стр. 1-10 в каталоге)

006

Свободные концы электродов с штуцером

IP00

общего назначения

002; 004

вилка разъема

IP00

общего назначения

005

клеммный блок

IP00

общего назначения

10; 13

пластиковая головка

IP55

общего назначения

15; 16; 17; 18; 19

алюминиевая головка

IP66/IP68

1ExdIICT6 / 0ExiaIICT6 X

20; 22

алюминиевая головка

IP65

общего назначения

14, 21; 23; 24; 25; 26; 28; 29

алюминиевая головка

IP66

0ExiaIICT или общ. назнач.

27

нержавеющая сталь

IP66

0ExiaIICT или общ. назнач

6

Класса датчика

к0; к1; к2

Подробнее см. таблицу 5 стр 2-9

7

Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10

Не заполнено

аналоговый сигнал (mV) в соответствии с НСХ

Т40

Для головок клеммных >14

4-20 мА

для к0

Т50; Т70

для к1

Т80; Т100

для к2

H25

4-20 мА +HART

Индивидуальна калибровка датчика (к1)

Н40

для к0

Н50

для к1

Н80

для к2

8

Исполнение рабочего спая термопары

О

открытый спай

общего назначения

Н

неизолированный спай

общего назначения
