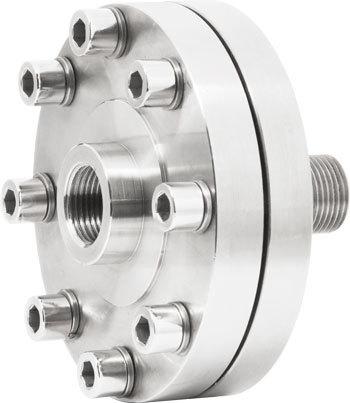

Мембранные разделители сред, штуцерное присоединение

Мембранные разделители сред предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к средству измерения через разделительную мембрану и нейтральную жидкость.

При поставке разделителя в сборе с маномет­ром, заполнение осуществляется вакуумной установкой.

• Диапазон давлений, МПа

  Низкие давления (РМ-Н11)	ТМ	0…0,1 / 0,16 / 0,25 / 0,4
  	ТВ	−0,1…0
  	ТМВ	−0,1…0,15 / 0,3
  Средние давления (РМ-С10, РМ-С10м)	ТМ	0…0,6 / 1 / 1,6 / 2,5
  	ТМВ	−0,1…0,5 / 0,9 / 1,5 / 2,4
  Высокие давления (РМ-В10, РМ-В10м)	ТМ	0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100

• Рабочая температура

  −50…+200 °C

• Корпус

  Нержавеющая сталь 08Х18Н10

• Нижний фланец

  Нержавеющая сталь 08Х18Н10

• Верхний фланец

  Нержавеющая сталь 08Х18Н10

• Мембрана

  Нержавеющая сталь 36НХТЮ (опционально можно заказать дополнительное фторопластовое покрытие)

• Диаметр проходного отверстия

  Ø10

• Резьба присоединения

  к прибору — внутренняя M20×1,5
  к процессу — наружная М20×1,5 или G½

• Разделительная жидкость

  ПМС–20 (ГОСТ13032–77)
  По заказу возможно заполнение другой разделительной жидкостью

• Объем, вытесняемый под действием максимального давления

  2,5 см³

• Заливное отверстие

  Низкие давления (РМ-Н11) — есть
  Средние (РМ-С10, РМ-С10м) давления — нет
  Высокие (РМ-В10, РМ-В10м) давления — нет

• Дополнительная погрешность вносимая разделителем

  ±0,5%
  Дополнительная погрешность, вносимая разделителем, компенсируется настройкой манометра.

• Варианты поставки

  — без средства измерения
  — в сборе со средством измерения
  — в сборе со средством измерения и соеди­ни­тельным рукавом (длина 2; 2,5; 3, 3,5; 4; 4,5; 5 м)

• Техническая документация

  ТУ 4212-004-4719015564-2013
