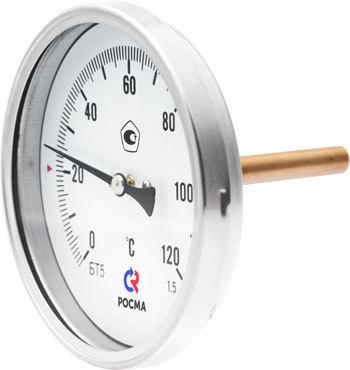

Термометр общетехнический БТ (осевое присоединение)

Термометр осевой биметаллический предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус термометра изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.

Область применения: системы кондиционирования, теплоснабжение, водоснабжение.

Диаметр корпуса

63, 80, 100, 150 мм

Класс точности

Диапазоны показаний температур

Рабочая температура

Окружающая среда: −10…+60 °C

Длина погружной части, мм

46 (кроме Ø150 или t°=0…+60
или 0…350 / 450 °C для Ø80 и 100);
64; 100; 150; 200;
250 (кроме Ø63);
300 (только для Ø100)

Корпус

IP43, коррозионностойкая сталь 12Х15Г9НД

Кольцо

Коррозионностойкая сталь 12Х15Г9НД, байонетное, для Ø63 — запрессованное

Шток

Нержавеющая сталь 08Х18Н10

Чувствительный элемент

Биметаллическая спираль

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Присоединение

Осевое

Резьба присоединения

на гильзе — G½ или M20×1,5

Рабочее давление

10 МПа (латунная гильза с длинной погружной части до 100 мм)
2,5 МПа (латунная гильза с длиной погружной части более 100 мм)
25 МПа (гильза из нержавеющей стали 08Х18Н10)

Регулировка

на штоке (для Ø63) или на корпусе с тыльной стороны

Межповерочный интервал

3 года — при диапазоне измерений +20…+100 °С, +20…+140 °С
2 года — для всех остальных диапазонов

Техническая документация

ТУ 4211-001-4719015564-2008
