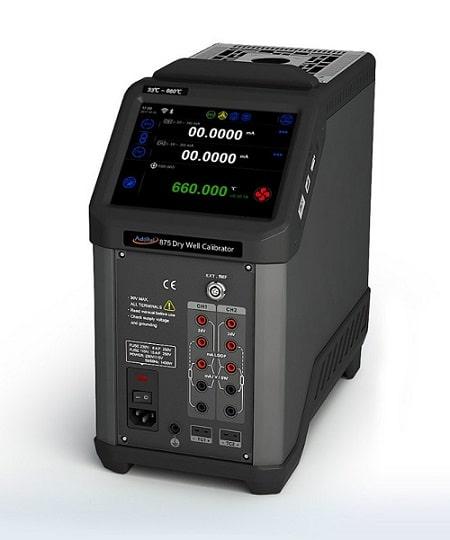

Портативные жидкостные калибраторы температуры Additel 875 (-40...+155°С, +33...+350°С, +33...660°С)

Наименование характеристики

Значение характеристики (в зависимости от модели калибратора)

ADT875-155

ADT875PC-155

ADT875-350

ADT875PC-350

ADT875-660

ADT875PC-660

Диапазон воспроизводимых температур, °C(1):

от -40 до +155(2) от -13 до +155(3)

от +33 до +350(2) от +60 до +350(3)

от +33 до +660(2) от +60 до +660(3)

Пределы    допускаемой    основной

абсолютной погрешности установления заданной температуры по внутреннему термометру  (INT)  при  температуре

окружающей среды от +8 до +38 °С включ., °С

±0,18

±0,25

±0,3

(в диапазоне от +33 до +420 °С не включ.); ±0,5

(в диапазоне от +420 до +660 °С)

Пределы    допускаемой    основной

абсолютной погрешности установления заданной температуры по внешнему ТС серии  AM (EXT) при температуре

окружающей среды от +8 до +38 °С включ., °С:

- в комплекте с ТС модели AM1612

- в комплекте с ТС модели AM1710

--

±0,12 (в диапазоне от -40 до +155 °C)

±0,07

--

±0,12 (в диапазоне от +33 до +160 °C) ±0,07 (в диапазоне от +33 до +160 °C)

--

±0,12 (в диапазоне от +33 до +160 °C) ±0,07 (в диапазоне от +33 до +160 °C)

Наименование характеристики

Значение характеристики (в зависимости от модели калибратора)

ADT875-155

ADT875PC-155

ADT875-350

ADT875PC-350

ADT875-660

ADT875PC-660

- в комплекте с ТС модели AM1730

- в комплекте с ТС модели AM1751

-

±0,07

-

±0,07 (в диапазоне от +33 до +160 °C включ.);

±0,13 (в диапазоне св. +160 до +350 °C)

-

±0,07 (в диапазоне от +33 до +160 °C включ.);

±0,13 (в диапазоне св. +160 до +420 °C)

-

±0,07

-

±0,07 (в диапазоне от +33 до +160 °C включ.);

±0,13 (в диапазоне св. +160 до +350 °C)

-

±0,07 (в диапазоне от +33 до +160 °C включ.);

±0,13 (в диапазоне св. + 160 до +350 °C);

±0,17 (в диапазоне св. +350 до +660 °C включ.)

Нестабильность поддержания заданной температуры

(в течение 30 минут), °С

±0,015

±0,02

±0,03 (в диапазоне от +33 до +50 °С не включ.); ±0,04 (в диапазоне от +50 до +660 °С)

Пределы допускаемой дополнительной абсолютной погрешности установления заданной температуры при температуре окружающего среды ниже +8 °С или св. +38 °С, °С/°С

±0,005

±0,01

±0,01

Наименование характеристики

Значение характеристики (в зависимости от модели калибратора)

ADT875-155

ADT875PC-155

ADT875-350

ADT875PC-350

ADT875-660

ADT875PC-660

Осевая неоднородность температуры, на расстоянии от 0 до 60 мм (от дна вставного блока), °С, не более

±0,1

(в диапазоне от -40 до 0 °С не включ.); ±0,07 (в диапазоне от 0 до +155 °С)

±0,07

(в диапазоне от +33 до +100 °С не включ.); ±0,15 (в диапазоне от +100 до +200 °С не включ.); ±0,25

(в диапазоне от +200 до +350 °С)

±0,07

(в диапазоне от +33 до +100 °С не включ.); ±0,15

(в диапазоне от +100 до +200 °С не включ.); ±0,25

(в диапазоне от +200 до +350 °С) ±0,5

(в диапазоне от +350 до +660 °С)

Радиальная неоднородность температуры, измеренная в двух каналах одного диаметра вставного блока, °С, не более

±0,015

±0,015 (в диапазоне от +33 до +155 °С не включ.); ±0,02 (в диапазоне от +155 до +350 °С)

±0,03 (в диапазоне от +33 до +155 °С не включ.); ±0,05 (в диапазоне от +155 до +350 °С не включ.); ±0,1 (в диапазоне от +350 до +660 °С)

Значение единицы младшего разряда, °С

0,01 (для показаний калибратора по внутреннему термометру (INT)); 0,001 (для показаний калибратора по внешнему ТС (EXT))

Время нагрева, мин, не более:

15

(при нагреве от -40 до +155 °С);

6

(при нагреве от -40 до +23 °С);

10

(при нагреве от +23 до +155 °С)

7

(при нагреве от +33 до +350 °С)

20

(при нагреве от +33 до +650 °С)

Наименование характеристики

Значение характеристики (в зависимости от модели калибратора)

ADT875-155

ADT875PC-155

ADT875-350

ADT875PC-350

ADT875-660

ADT875PC-660

Время охлаждения, мин, не более:

30 (при охлаждении от +155 до -40 °С);

10 (при охлаждении от +155 до +23 °С);

22 (при охлаждении от +23 до -40 °С)

17

(при охлаждении от +350 до +100 °С);

12

(при охлаждении от +100 до +50 °С);

12

(при охлаждении от +50 до +33 °С)

25 (при охлаждении от +660 до +100 °С);

15 (при охлаждении от +100 до +50 °С);

15 (при охлаждении от +50 до +33 °С)

Время стабилизации, мин, не более

10

Напряжение питания, В

от 90 до 127;

от 180 до 254

Частота переменного тока, Гц

от 45 до 65

Потребляемая мощность, В^А, не более

580

1200

Габаритные размеры калибратора (высотахширинахглубина), мм, не более

320x170x330

Габаритные размеры скважины для вставного блока (диаметрхглубина), мм, не более

025x155

026x120

Условное обозначение номинальной статической характеристики (НСХ) ЧЭ внешнего ТС:

- для ТС модели AM1612

- для ТС моделей AM1710, AM1730, AM1751

Pt100 (а=0,00385 °С-1)

Pt100 (а=0,003925 °С-1)

Габаритные размеры внешнего ТС серии AM (EXT) (диаметрхдлина), мм, не более:

- для ТС модели AM1612

- для ТС моделей AM1710, AM1730, AM1751

03x45

06,35x305

Наименование характеристики

Значение характеристики (в зависимости от модели калибратора)

ADT875-155

ADT875PC-155

ADT875-350

ADT875PC-350

ADT875-660

ADT875PC-660

Масса калибратора, кг, не более

9,9

8,2

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С - относительная влажность воздуха, %, не более

от 0 до +50

90 (без конденсации)

Наименование характеристики

Значение характеристики^) (2) (3) (4)

Характеристики канала измерений электрического сопротивления (для подключения внешнего ТС повышенной точности (EXT. REF))

Количество каналов

1

Диапазон измерений электрического сопротивления, Ом

от 1 до 400

Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающей среды от +8 до +38 °С включ., Ом

±0,002

(в диапазоне от 1 до 50 Ом не включ.);

±0,00004^Хизм

(в диапазоне от 50 до 400 Ом не включ.)

Пределы допускаемой дополнительной абсолютной погрешности измерений при температуре окружающей среды от 0 до +8 °С не включ. и св. +38 до +50 °С, Ом/°С

±0,000001-Хди

Значение единицы младшего разряда, Ом

0,001

Характеристики каналов измерений электрического сопротивления (для подключения рабочего ТС)

Количество каналов

2

Диапазон измерений электрического сопротивления, Ом

от 1 до 4000

Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающей среды от +8 до +38 °С включ., Ом

±0,002

(в диапазоне от 1 до 25 Ом не включ.);

±0,00008^Хизм

(в диапазоне от 25 до 400 Ом не включ.);

±0,00004^Хизм

(в диапазоне от 400 до 4000 Ом)

Пределы допускаемой дополнительной абсолютной погрешности измерений при температуре окружающей среды от 0 до +8 °С не включ. и св. +38 до +50 °С, Ом/°С

±0,000002^ Хди

Значение единицы младшего разряда, Ом

0,001 (в диапазоне от 1 до 400 Ом не включ.); 0,01(в диапазоне от 400 до 4000 Ом)

Наименование характеристики

Значение характеристики*1 (2) (3) (4)

Типы номинальных статических характеристик (НСХ) преобразования входных сигналов подключаемых рабочих термопреобразователей сопротивления

Pt100, Pt10, Pt50, Pt200, Pt400, Pt1000, Pt25 (a=0,00385 °C-1 по ГОСТ 6651-2009 / IEC 60751);

Pt100 (a=0,003916 °C-1 по JIS 1604);

Pt100 (a=0,003926 °C-1 по Minco Application Aid #18);

100П (a=0,00391 °C-1 по ГОСТ 6651-2009);

100М (a=0,00428 °C-1 по ГОСТ 6651-2009);

50М (a=0,00428 °C-1 по ГОСТ 6651-2009);

Cu10 (a=0,00427 °C-1 по Minco Application Aid #18);

100Н (a=0,00617 °C-1 по ГОСТ 6651-2009);

Ni100 (a=0,00618°C-1 по DIN-43760);

Ni120 (a=0,00672°C-1 по Edison curve #7)

Диапазон  измерений  электрического  сопротивления

эквиваленте (каналов для подключения рабочих ТС), °С: - для Pt100 (a=0,00385 °C-1) - для Pt10 (a=0,00385 °C-1) - для Pt50 (a=0,00385 °C-1) - для Pt200 (a=0,00385 °C-1) - для Pt400 (a=0,00385 °C-1) - для Pt1000 (a=0,00385 °C-1) - для Pt25 (a=0,00385 °C-1) - для Pt100 (a=0,003916 °C-1) - для Pt100 (a=0,003926 °C-1) - для 100П (a=0,00391 °C-1) - для 100М (a=0,00428 °C-1) - для 50М (a=0,00428 °C-1) - для Cu10 (a=0,00427 °C-1) - для 100Н (a=0,00617 °C-1) - для Ni 100 (a=0,00618°C-1)

в

температурном

от -200 до +850 °C

от -200 до +850 °C

от -200 до +850 °C

от -200 до +850 °C

от -200 до +850 °C

от -200до +400 °C от -200 до +850 °C

от -200 до +850 °C

от -200 до +850 °C

от -200 до +850 °C

от -50 до +150°C от -50 до +150°C от -50 до +150 °C от -60 до +180 °C от -100 до +260 °C

- для Ni120 (a=0,00672°C-1)

от -80 до +260 °C

Наименование характеристики

Значение характеристики^) (2) (3) (4)

Характеристики каналов измерений напряжения постоянного тока (термо-ЭДС)

Количество каналов

2

Диапазон измерений напряжения постоянного тока (термо -ЭДС), мВ

от -75 до +75

Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающей среды от +8 до +38 °С включ., мВ

±(0,005+0,0002^ |Хизм|)

Пределы допускаемой дополнительной абсолютной погрешности измерений при температуре окружающей среды от 0 до +8 °С не включ. и св. +38 до +50 °С, мВ/°С

±0,000005^|Хди|

Значение единицы младшего разряда, мВ

0,0001

Типы номинальных статических характеристик (НСХ) преобразования входных сигналов подключаемых рабочих термоэлектрических преобразователей

S, R, B, К, N, E, J, T (по ГОСТ Р 8.585-2001 / МЭК 60584-1:2013);

C, A (по МЭК 60584-1:2013);

L, U (по DIN-43710);

ЦТХК) (по ГОСТ Р 8.585-2001)

Диапазон измерений термо-ЭДС в температурном эквиваленте (каналов для подключения термоэлектрических преобразователей), °С:

- для типов S, R, К, N, E, J, L, U, L(TXK)

- для типа B

- для типа T

- для типов С, A

от -40 до +660 °С от +250 до +660 °С от -40 до +400 °С от 0 до +660 °С

Пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары (КХС), °С

±0,35

Характеристики каналов измерений напряжения постоянного тока

Количество каналов

2

Диапазон измерений напряжения постоянного тока, В

от -12 до +12; от -30 до +30

Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающей среды от +8 до +38 °С включ., В

±(0,002+0,0002^ |Хизм|)

Пределы допускаемой дополнительной абсолютной погрешности измерений при температуре окружающей среды от 0 до +8 °С не включ. и св. +38 до +50 °С, В/°С

±0,00001- |Хди|

Наименование характеристики

Значение характеристики*1) (2) (3) (4)

Значение единицы младшего разряда, В

0,0001

Характеристики каналов измерений силы постоянного тока

Количество каналов

2

Диапазон измерений силы постоянного тока, мА

от -30 до +30

Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающей среды от +8 до +38 °С включ., мА

±(0,002+0,0002^ |Хизм|)

Пределы допускаемой дополнительной абсолютной погрешности измерений при температуре окружающей среды от 0 до +8 °С не включ. и св. +38 до +50 °С, мА/°С

±0,00001- |Хди|

Значение единицы младшего разряда, мА

0,0001

Напряжение встроенного источника питания постоянного тока, В

от 23 до 25

Примечания:

1) Допускается использование калибраторов в диапазонах измерений, согласованных с пользователем, но лежащих внутри полного диапазона измерений электрических сигналов (в зависимости от используемого измерительного канала);

2) Хизм - измеряемое значение входного сигнала, °С (Ом, мВ, мА, В);

3) Хди -диапазон измерений используемого входного сигнала, °С (Ом, мВ, мА, В)

4) Пределы допускаемой основной абсолютной погрешности каналов измерений электрического сопротивления (термо-ЭДС) в температурном эквиваленте (Л t, °C) определяются по формуле:

dt

где AR (E)t - пределы допускаемой основной абсолютной погрешности канала измерений электрического сопротивления (термо-ЭДС), Ом (мВ)

dR(E\

dt   - коэффициент чувствительности (чувствительность) термопреобразователя сопротивления (преобразователя термоэлектрического), Ом/°С,

(мВ/°С)
