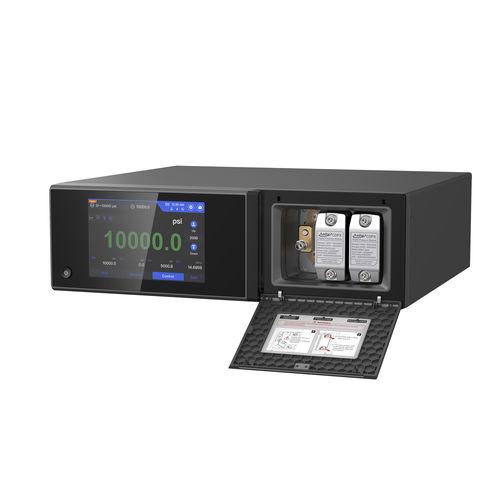

ADT793 Автоматический контроллер/генератор давления
Цену уточняйте
- Под заказ
- Оптом и в розницу
Отправка с 07 октября 2025- Большой (7”) цветной TFT сенсорный дисплей
- Встроенный насос давления до 1000 бар
- Диапазон контроля давления до 1000 бар
- Стабильность поддержания давления: 0,005%
- Высокая скорость воспроизведения давления
- Сменные 2-х диапазонные модули давления
- Подключение внешних модулей давления
- Погрешность 0,02%, 0,01%
- Не требует внешних источников давления
- Барометрический модуль давления
- Рабочая среда: масло или вода
Контроллер давления Additel 793 сочетает в себе новейшие технологии контроля и измерения, модульную конструкцию и простоту использования и обслуживания в одном удобном для пользователя устройстве. Additel 793 это революционная модель контроллера давления с встроенным гидравлическим насосом, обеспечивает воспроизведение и контроль давления до 1 000 бар.
ADT793 поддерживает один сменный двухдиапазонный модуль давления ADT151 и дополненительно модуль барометрического давления, что позолит воспроизводить избыточное и абсолютное давление.
151 модуль контроля давления Additel можно установить или заменить в течение 30 секунд или меньше. Чтобы открыть, просто откройте дверцу отсека модулей давления. Когда дверьца откроется, контроллер автоматически сбросит давление, обеспечивая безопасное снятие и установку модулей ADT151. Additel предлагает пять различных диапазонов давления для контроллера ADT793. Выбирайте между 1000 бар, 700 бар, 400 бар, 350 бар или 200 бар с различной точностью в соответствии с требованиями применения.
151 модуль давления Additel был разработан с учетом гибкости и с учетом эффективности и могут быть легко заменены при необходимости для удовлетворения меняющиеся потребности под рабочие задачи калибровки. Модули ADT151 стандартной версии имеют два отдельных диапазона давления и поставляются с индивидуальной калибровкой для каждого диапазона. Это позволяет каждому модулю точно охватывать широкий диапазон рабочих нагрузок. Кроме того, каждый ADT151 доступен с 3 различными уровнями погрешности (0,02% полной шкалы, 0,01% полной шкалы и 0,01% от показания) для удовлетворения требовательных потребностей наших клиентов.
Техническая спецификация
Спецификация – Давление
|
Параметры |
Модель |
|
ADT793 |
|
|
Максимальный диапазон |
1000 bar |
|
Минимальный диапазон |
-0,95 bar |
|
Точность1 |
0,008%ИВ, 0,007%ВПИ, 0,01%ВПИ |
|
Расширенная неопределенность2 |
0,01%ИВ, 0,01%ВПИ, 0,02%ВПИ |
|
Стабильность3 |
<0,005% ВПИ, обычно <0,003% ВПИ |
|
Время воспроизведения давления |
< 30 секунд |
|
Тип давления |
Избыточное, Абсолютное (при использовании барометра) |
|
Количество мест для сменных модулей давления |
1 |
|
Количество подключаемых внешних модулей |
1 |
|
Максимальный диапазон контроля модуля давления |
1000 bar |
|
Минимальный диапазон контроля модуля давления |
200bar |
|
Минимальный диапазон внешних модулей |
70bar |
|
Выбор диапазонов |
Фиксированный или автоматический |
|
Источник давления |
Встроенный гидравлический насос, не требует внешних источников давления |
|
Режим контроллера |
Fast (Быстрый); Standard (стандартный); Custom ( Пользовательский) |
|
Максимальное превышение диапазона |
< 1% ВПИ |
|
Максимальная емкость нагрузки |
<700 bar: Max: 80ml, 50ml – рекомендуемая 700÷1000 bar: Max: 60ml, 35ml — рекомендуемая |
|
Система предотвращения загрязнения |
Опция |
|
Порт подключения |
¼ BSP |
|
Встроенный резервуар |
800ml |
|
Внешний резервуар |
Опция |
|
Фильтр порта |
Установлен стандартно 40 ÷ 100μm |
|
Рабочая жидкость |
Diethylhexyl Sebacate или деионизированная вода |
|
1 Точность: компоненты погрешности включают линейность, гистерезис, повторяемость, разрешение и температурную компенсацию. 2 Погрешность: компоненты погрешности включают линейность, гистерезис, повторяемость, разрешение, неопределенность измерения эталонного образца, годовой дрейф, температурную компенсацию, K=2. 3 Для достижения стабильности регулирования 0,003%, возможно потребуется дополнительное время
|
|
Спецификация- сменные модули давления
|
Модель |
Избыточное давление |
Точность2,3 %ВПИ |
Расширенная неопределенность4 %ВПИ |
|
|
1-й диапазон1 |
2-й диапазон |
|||
|
ADT151-XX-GP15K |
0 ÷ 1000 bar |
0 ÷ 400 bar |
0,007 (0,01) |
0,01 0,02 |
|
ADT151-XX-GP10K |
0 ÷ 700 bar |
0 ÷ 350 bar |
0,015 |
0,02; 0,01 |
|
ADT151-XX-GP6K |
-1 ÷ 400 bar |
-1 ÷ 200 bar |
0,015 |
0,02; 0,01 |
|
ADT151-XX-GP5K |
-1 ÷ 350 bar |
-1 ÷ 200 bar |
0,015 |
0,02; 0,01 |
|
1 Допустимое превышение диапазона всех модулей давления- 110% 2 Спецификация действительна для интервала диапазона 3 Точность: компоненты погрешности включают линейность, гистерезис, повторяемость, разрешение и температурную компенсацию. 4 Погрешность: компоненты погрешности включают линейность, гистерезис, повторяемость, разрешение, неопределенность измерения эталонного образца, годовой дрейф, температурную компенсацию, K=2
|
||||
Спецификация- сменные модули давления ADT151
|
Модель |
Избыточное давление |
Точность2 |
Расширенная неопределенность3 |
|
|
Избыточное1 давление |
Абсолютное4 давление |
|||
|
ADT151-01RD-CP15KM |
0 ÷ 1 000 bar |
1 ÷ 1001 bar |
0,008% ИВ (50%-100% диапазона) 0,004%ВПИ (0-50% диапазона |
0,01% ИВ (50%-100% диапазона) 0,005%ВПИ(0-50% диапазона |
|
ADT151-01RD-CP10KM |
0 ÷ 700 bar |
1 ÷ 701 bar |
||
|
ADT151-01RD-CP6KM |
-1 ÷ 400 bar |
0 ÷ 401 bar |
||
|
ADT151-01RD-CP5KM |
-1 ÷ 350 bar |
0 ÷ 351 bar |
||
|
ADT151-01RD-CP3KM |
-1 ÷ 200 bar |
0 ÷ 201 bar |
||
|
1 Допустимое превышение диапазона всех модулей давления- 110% 2 Точность: компоненты погрешности включают линейность, гистерезис, повторяемость, разрешение и температурную компенсацию. 3 Погрешность: компоненты погрешности включают линейность, гистерезис, повторяемость, разрешение, неопределенность измерения эталонного образца, годовой дрейф, температурную компенсацию, K=2 4 Абсолютное значение рассчитано из величины избыточного давления и барометрического датчика |
||||
Спецификация – барометрического датчика
|
Модель |
Абсолютное давление |
Погрешность |
|
ADT151-BP |
60 ÷110 kPa |
±22Pa |
|
ADT151-BPH |
60 ÷110 kPa |
±10Pa |
Общие характеристики
|
Параметры |
Описание |
|
Питание |
100 ÷ 240В, 50/60Гц. |
|
Потребляемая мощность |
150Вт |
|
Размеры |
440 х 133 х 380мм, монтаж в 19”стойку: высота 3U |
|
Вес |
Базовый блок — 20,7кг. Модуль давления-0,5кг |
|
Допустимые условия окружающей среды |
Рабочая температура: 10°С до 50°С |
|
Температура хранения: -20°С до 70°С |
|
|
Относительная влажность: 5% до 95%(без конденсации) |
|
|
Связь |
Интерфейс: RS232, USB-A*2, LAN |
|
WIFI, Bluetooth, GPIB, мышь, клавиатура и другие периферийные компоненты могут быть расширены за счет порта USB. |
|
|
SCPI команды- имитируют ADT780, PACE5000/6000, пользовательские наборы SCPI команд |
|
|
Реле внешнего привода |
3-канальные реле для привода внешним устройств |
|
Максимальная мощность управления 24 В / 12 Вт, макс. 30 В |
|
|
Один канал закреплен за устройством предотвращения загрязнения CPS, остальные 2 канала могут использоваться для управления внешним вакуумным насосом и внешним запорным клапаном. |
|
|
Порт подключения реле давления |
Один канал |
|
Максимальная нагрузка 24В/0,5А, 30В макс |
|
|
Поддерживает механические и электронные реле давления |
|
|
Дисплей |
7” емкостной сенсорный экран, разрешение 1280х800 |
|
|
Скорость обновления показаний:5 раз в секунду |
|
|
Разрешительная способность: 7 разрядов (настраиваемая) |
|
Внешний модуль давления |
Внешний модуль ADT161 ( режим контроля от 70 bar) |
|
Гарантия |
1 год |
| Основные | |
|---|---|
| Производитель | Hart |
